модель 2011 года
- Модель VXR
- Код модели VXR (VX1800AK)

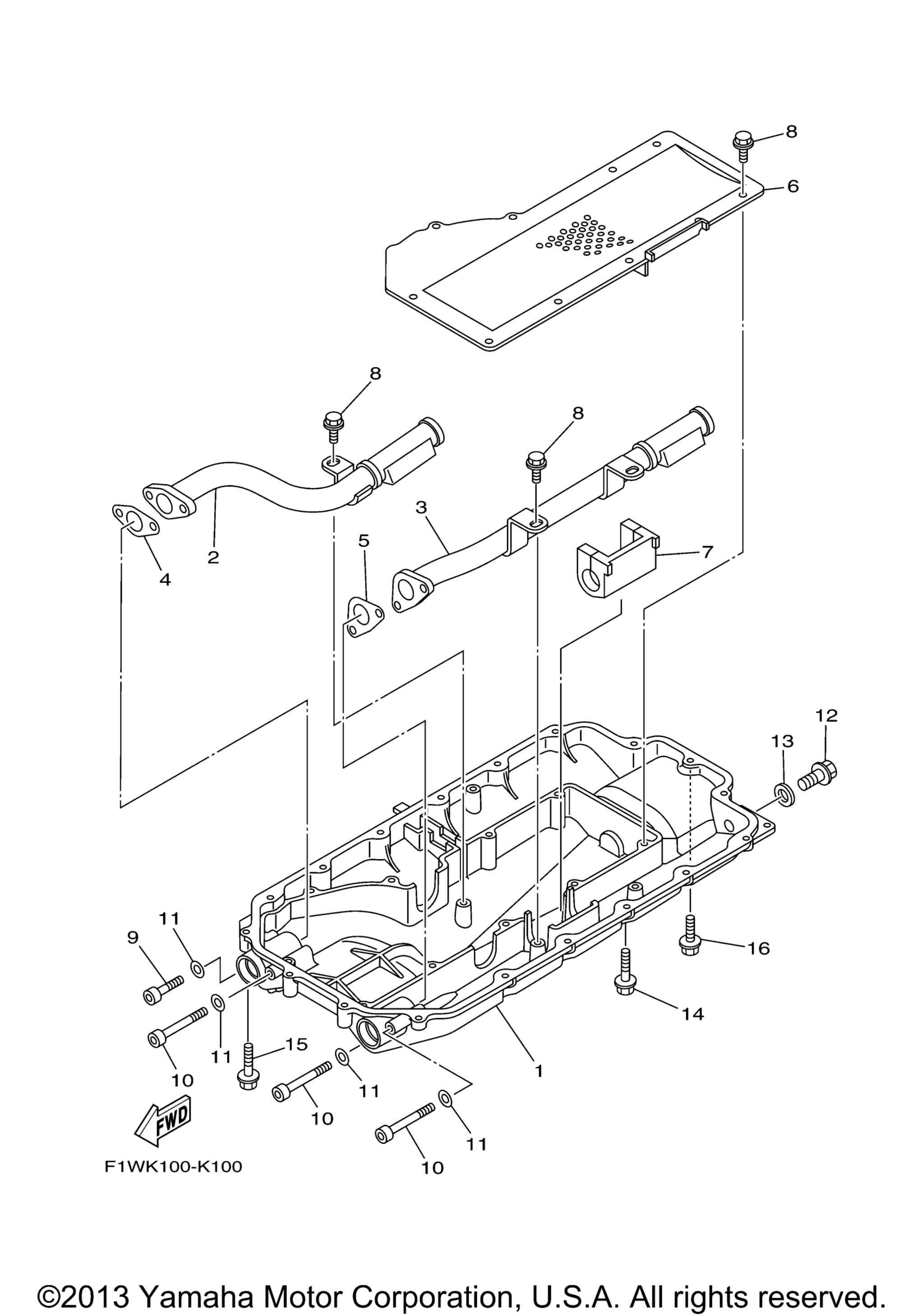

Схема масляный поддон для VXR (VX1800AK)
Схема
Детали
Номер
Наименование детали
Цена
1
Pan, Oil art. 6S5-1310A-10-94
По запросу
2
Oil Pipe Comp. 2 art. 6S5-13405-00-00
По запросу
3
Oil Pipe Comp. 2 art. 6S5-13406-00-00
По запросу
4
Gasket art. 6S5-13476-00-00
По запросу
5
Gasket art. 6S5-13477-00-00
По запросу
6
Plate, Baffle art. 6S5-13317-00-00
По запросу
7
Grommet art. 6S5-15486-00-00
По запросу
8
Bolt, Flange art. 95817-06014-00
По запросу
9
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
11
Washer, Plate art. 90201-06028-00
По запросу
12
Bolt, Flange art. 95814-08016-00
По запросу
13
Gasket art. 90430-08209-00
По запросу
14
Bolt, Flg.(Small Head) art. 95024-06035-00
По запросу
15
Bolt, Flange (Small Head) art. 95024-06030-00
По запросу
16
Bolt, Flg.(Small Head) art. 95024-06020-00
По запросу
