модель 2012 года
- Модель VXR
- Код модели VXR (VX1800AL)

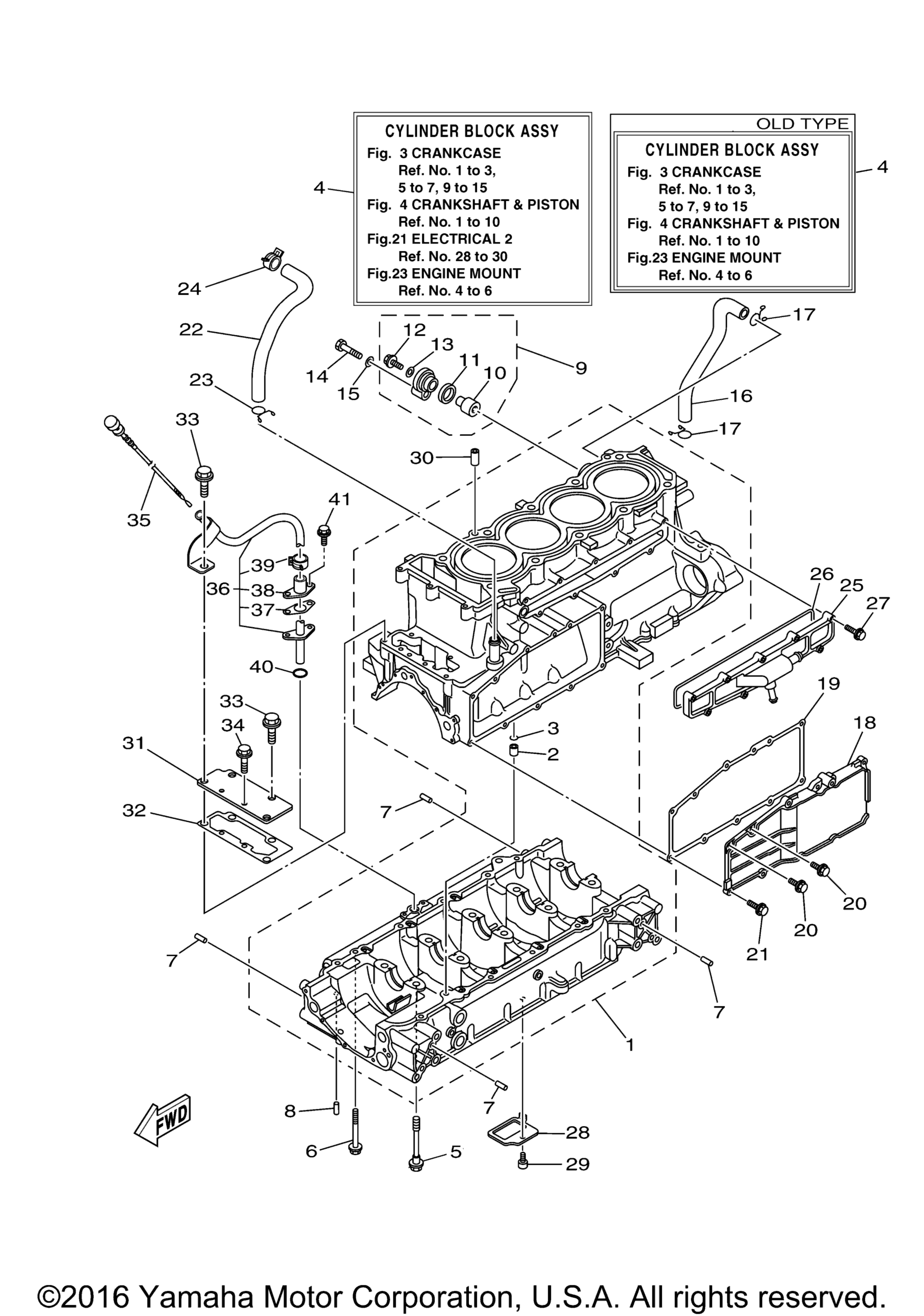

Схема картера для VXR (VX1800AL)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy E/N 6CN-1005801> art. 6CR-15100-20-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
. .O-Ring art. 93210-11453-00
По запросу
4
Cylinder Block Assy art. 6CR-W009B-28-94
По запросу
5
Bolt, Flange art. 90105-10071-00
По запросу
6
Bolt, Flange art. 95814-06070-00
По запросу
7
Pin, Dowel art. 93606-12019-00
от 80 ₽
8
Штифт Yamaha art. 93604-10M03-00
от 725 ₽
9
Anode Cover Assy art. 69J-11301-11-00
По запросу
10
. .Anode art. 68V-11325-02-00
По запросу
11
. .Grommet, Anode art. 67F-11328-01-00
По запросу
12
. .Bolt, Flange art. 90105-06M07-00
По запросу
13
. .Gasket art. 90430-06M03-00
По запросу
14
Bolt art. 97095-08040-00
По запросу
15
Шайба Yamaha art. 92990-08600-00
от 368 ₽
16
Hose art. 6S5-11377-00-00
По запросу
17
Clip art. 90467-190A0-00
По запросу
18
Cover E/N 6CN-1005701 - 6CN-1005800 art. 6S5-1131M-20-00
По запросу
18
Cover E/N 6CN-1005801> art. 6S5-1131M-10-8P
По запросу
19
.Gasket art. 6BH-13557-00-00
По запросу
20
Bolt, Flg.(Small Head) art. 95024-06014-00
По запросу
21
Bolt, Flg.(Small Head) art. 95024-06020-00
По запросу
22
Pipe, Breather 3 E/N 6CN-1005701 - 6CN-1005800 ONLY art. 6S5-11126-00-00
По запросу
23
Clip E/N 6CN-1005701 - 6CN-1005800 ONLY art. 90467-190A0-00
По запросу
24
Clip E/N 6CN-1005701 - 6CN-1005800 ONLY art. 90467-200A0-00
По запросу
25
Joint 1 art. 99999-04467-00
По запросу
26
. .Gasket, Water Inlet art. 6S5-12517-01-00
По запросу
27
Bolt art. 95024-06025-00
По запросу
28
Plate, Baffle Lower art. 6S5-13337-10-00
По запросу
29
Болт Yamaha art. 91317-06012-00
По запросу
30
Палец Yamaha art. 99530-10114-00
По запросу
31
Cover, Joint art. 6BH-1131C-00-00
По запросу
32
. .Gasket, Cover art. 6BH-1131B-00-00
По запросу
33
Bolt, Flange art. 95814-08020-00
По запросу
34
Bolt, Flange art. 95814-06016-00
По запросу
35
Plug, Oil Level art. 6BH-15362-01-00
По запросу
36
Pipe, Oil Level art. 6BH-8572F-00-00
По запросу
37
. . Plate art. 6BH-1319K-00-00
По запросу
38
. . .Spacer art. 6CS-85516-00-00
По запросу
39
. Clip art. 90467-150A1-00
По запросу
40
Кольцо уплотнительное Yamaha art. 93210-12790-00
от 987 ₽
41
Bolt art. 90109-06268-00
По запросу
