модель 2012 года
- Модель VXR
- Код модели VXR (VX1800AL)

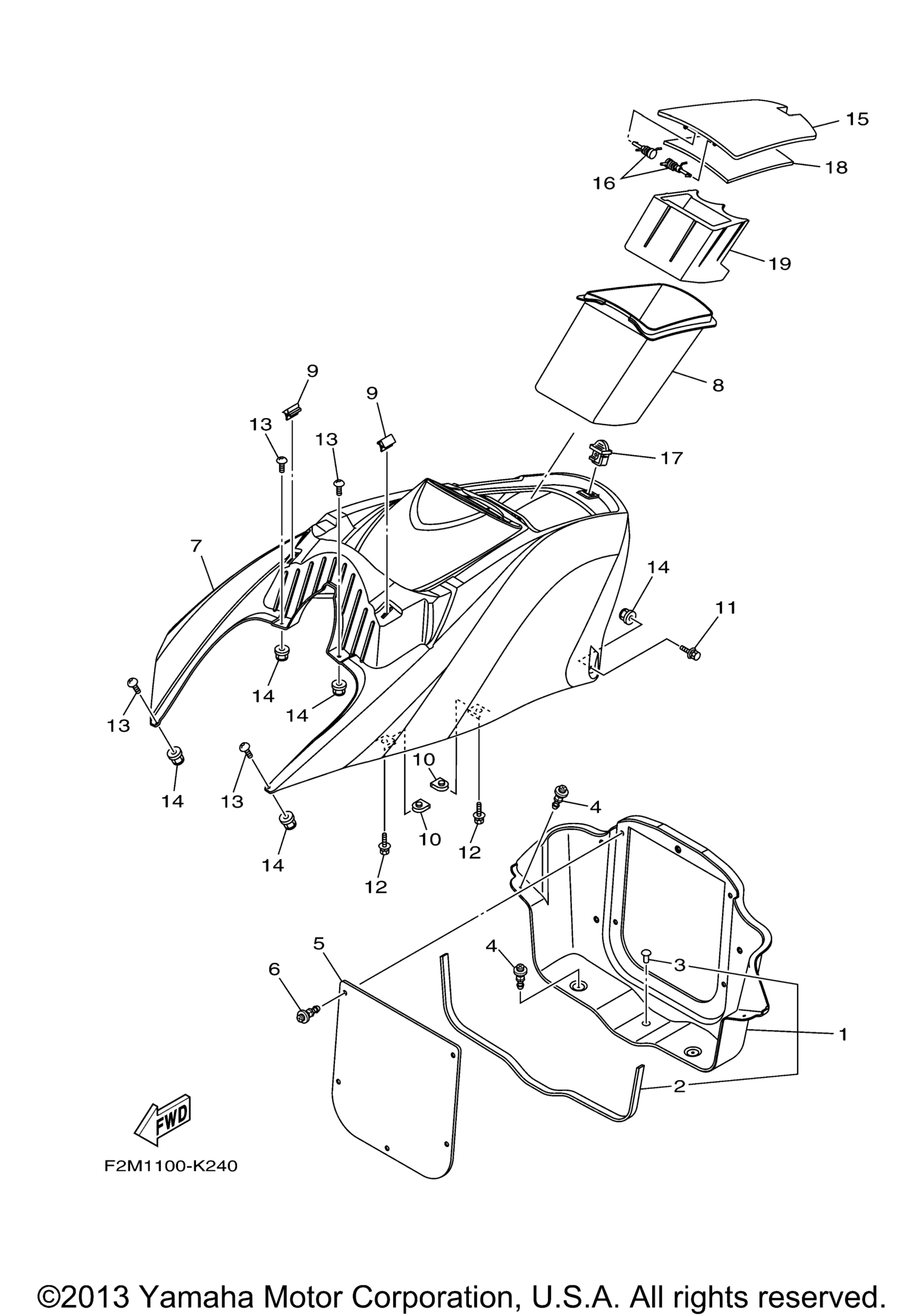

Схема двигателя Hatch 1 для VXR (VX1800AL)
Схема
Детали
Номер
Наименование детали
Цена
1
Locker,Bow art. F2N-U475B-03-00
По запросу
2
. .Packing 4 art. F2C-U266C-00-00
По запросу
3
Заглушка Yamaha art. 90605-502U1-00
По запросу
4
Rivet art. 90269-08801-00
По запросу
5
Plate, Loker Bow art. F1W-U475F-01-00
По запросу
6
Rivet art. 90269-08801-00
По запросу
7
Cover, Engine Hatch (Dnmc) FOR GRAY art. F2N-U516N-00-P9
По запросу
7
Cover, Engine Hatch (Drmr) FOR RED art. F2N-U516N-00-PA
По запросу
8
Box Glove art. F2N-U516P-00-00
По запросу
9
Packing 4 art. F1K-U266C-10-00
По запросу
10
Nut, Spring art. 90183-06902-00
По запросу
11
Bolt, With Washer art. 90119-06803-00
По запросу
12
Bolt, With Washer art. 90119-06878-00
По запросу
13
Screw art. F2N-67823-10-00
По запросу
14
Nut, Lock art. F2N-U142L-00-00
По запросу
15
Lid Hatch art. F2N-U517H-01-00
По запросу
16
Pin, Hinge art. F0X-6517R-01-00
По запросу
17
Lock art. GU2-62875-02-00
По запросу
18
Packing Case art. F2N-U519D-00-00
По запросу
19
Holder, Drink art. F2N-U5633-00-00
По запросу
