модель 2015 года
- Модель VX CRUISER
- Код модели VX CRUISER_VX1100BP VX DELUXE (VX1100BP)

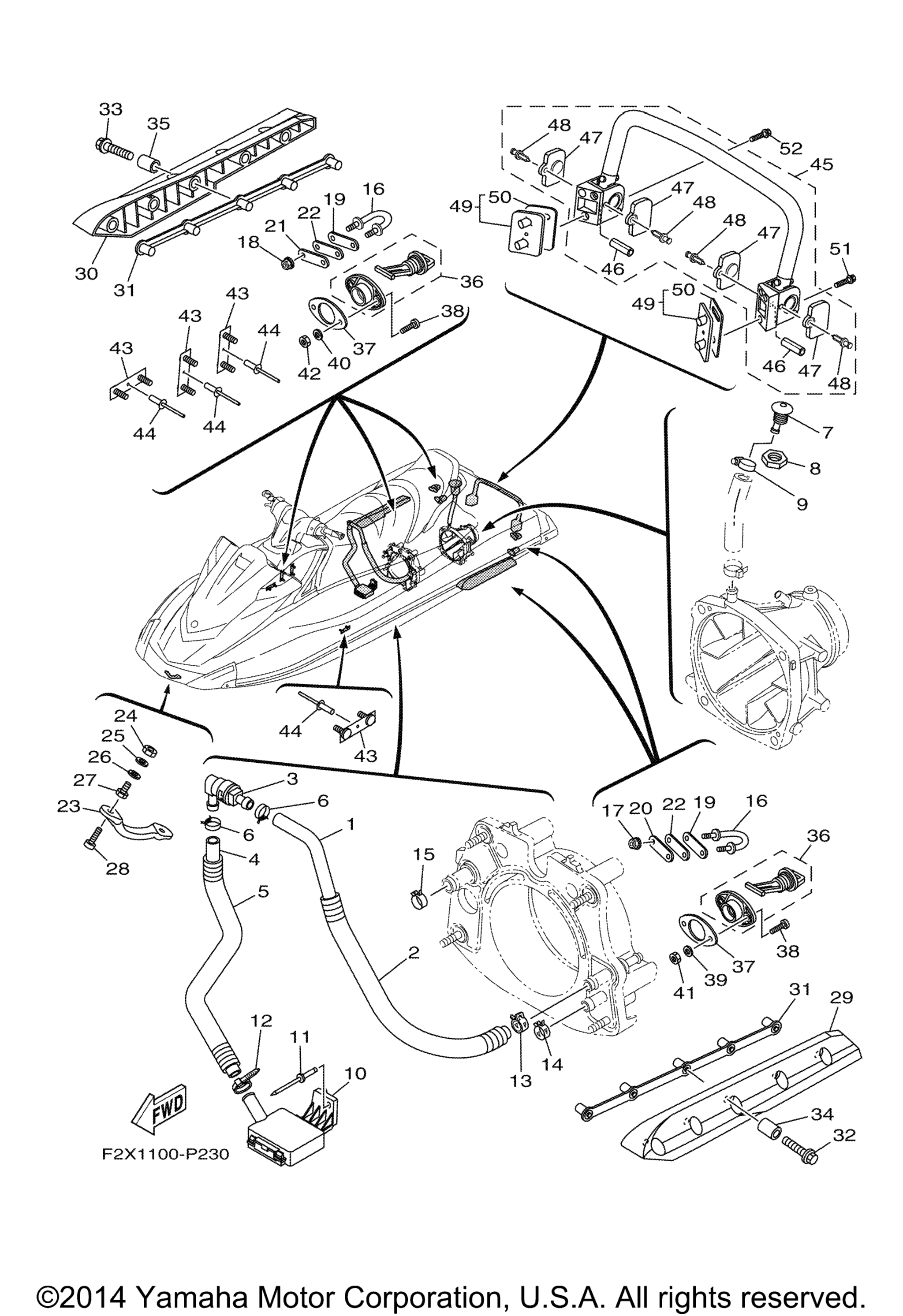

Схема Hull & Deck для VX CRUISER_VX1100BP VX DELUXE (VX1100BP)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose (L860) art. 90445-20804-00
По запросу
2
Tube,2 art. 6EX-U773E-00-00
По запросу
3
Joint, Hose art. 68N-5112T-00-00
По запросу
4
Hose (L500) art. 90445-20800-00
По запросу
5
Tube art. 6EX-U773D-00-00
По запросу
6
Clip art. 90467-18804-00
По запросу
7
Spout art. F1W-U269B-00-00
По запросу
8
Nut art. EU0-61652-00-00
По запросу
9
Band, Hose 18 art. 90601-118UF-00
По запросу
10
Strainer, Bilge art. F1B-U761D-02-00
По запросу
11
Rivet, Blind art. 90267-489U8-00
По запросу
12
Хомут Yamaha art. 90465-10098-00
от 350 ₽
13
Clip art. 90467-21800-00
По запросу
14
Clip art. 90467-200A0-00
По запросу
15
Clip art. 90467-210A0-00
По запросу
16
Stern Eye art. F2N-U1628-02-00
По запросу
17
Гайка Yamaha art. 95780-08300-00
от 1 270 ₽
18
Гайка Yamaha art. 95780-08300-00
от 1 270 ₽
19
Plate A art. GP7-U4953-10-00
По запросу
20
Plate A art. GP7-U4953-10-00
По запросу
21
Plate A art. GP7-U4953-10-00
По запросу
22
Packing art. F1B-U1653-03-00
По запросу
23
Bow Eye 1 art. F1K-61624-00-00
По запросу
24
Nut.Hex.(Coars) art. 99780-12600-00
По запросу
25
Washer, Plain art. 92990-12200-00
По запросу
26
Washer art. F0X-61637-00-00
По запросу
27
Nut (Bolt/Nut) art. F0X-61652-01-00
По запросу
28
Bolt, Hexagon Socket Head art. 90110-06280-00
По запросу
29
Stabilizer Lh BLACK art. F1S-U883N-01-00
По запросу
30
Stabilizer Rh BLACK art. F1S-U883P-01-00
По запросу
31
Bracket,Stabilizer art. F1X-U883T-02-00
По запросу
32
Bolt, Flange art. 90105-088F9-00
По запросу
33
Bolt, Flange art. 90105-088F9-00
По запросу
34
Spacer art. F2N-U8169-00-00
По запросу
35
Spacer art. F2N-U8169-00-00
По запросу
36
Drain Plug Assy art. F1S-U2280-02-00
По запросу
37
Packing, Drain art. F1S-U2285-01-00
По запросу
38
Screw, Pan Head art. 9788R-05025-00
По запросу
39
Washer art. 9299R-05200-00
По запросу
40
Washer art. 9299R-05200-00
По запросу
41
Nut, Flange art. 9572R-05300-00
По запросу
42
Nut, Flange art. 9572R-05300-00
По запросу
43
Bracket art. F1K-U826C-03-00
По запросу
44
Rivet,Blind art. 90267-48938-00
По запросу
45
Ladder, Step Assy art. F2X-U278A-00-00
По запросу
46
. .Sleeve 1 art. F1W-U771H-00-00
По запросу
47
. .Inner, Cover Side 1 art. F2C-U377H-00-00
По запросу
48
. .Pin art. F2C-U1314-00-00
По запросу
49
Bracket, Ladder Lh art. F2S-U278F-01-00
По запросу
50
. .Packing, Brkt. 1 art. F2S-U278H-01-00
По запросу
51
Bolt, With Washer art. 90119-08844-00
По запросу
52
Bolt, With Washer art. 90119-08844-00
По запросу
