модель 2015 года
- Модель VX
- Код модели WAVERUNNER VX (VX1100CP)

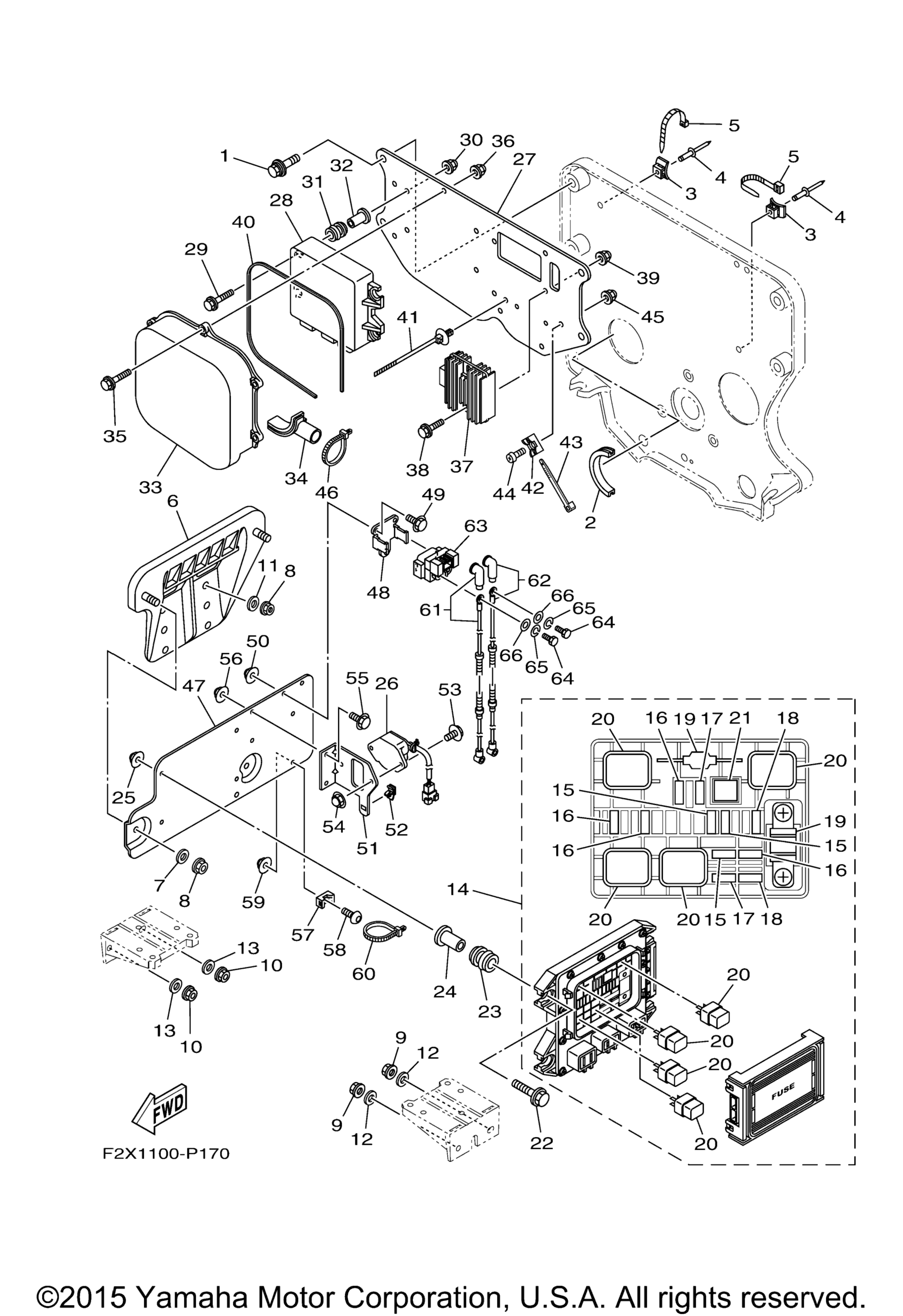

Схема электрооборудования 1 для WAVERUNNER VX (VX1100CP)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, With Washer art. 90119-08800-00
По запросу
2
Trim, 1 art. F1S-U828H-01-00
По запросу
3
Base, Clamp art. F1W-U828M-00-00
По запросу
4
Rivet, Blind art. 90267-48802-00
По запросу
5
Зажим Yamaha art. 90464-32801-00
По запросу
6
Bracket, Electric Box art. F2N-U815D-01-00
По запросу
7
Washer, Plate art. 90201-099U3-00
По запросу
8
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
9
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
10
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
11
Washer art. 9299R-08200-00
По запросу
12
Washer art. 9299R-08200-00
По запросу
13
Washer art. 9299R-08200-00
По запросу
14
Fuse Box Assy art. 6EX-82170-02-00
По запросу
15
Предохранитель 3А art. 67F-82151-30-00
По запросу
16
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
17
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
18
. .Fuse (30A) art. 5JJ-82151-60-00
По запросу
19
. .Fuse (50A) art. 6EX-82151-00-00
По запросу
20
. .Relay Assy art. 6EX-8195A-00-00
По запросу
21
. .Puller, Fuse art. 6EX-2812A-00-00
По запросу
22
Bolt, Flange art. 95814-06025-00
По запросу
23
Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
24
Collar art. 90387-06119-00
По запросу
25
Nut, Cap art. 90176-06047-00
По запросу
26
Switch Assy art. 60E-8259E-00-00
По запросу
27
Plate art. 6BU-81845-00-00
По запросу
28
Engine Control Unit Assy art. 6EX-8591A-01-00
По запросу
29
Bolt, Flange art. 95814-06025-00
По запросу
30
Nut, Cap art. 90176-06047-00
По запросу
31
Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
32
Collar art. 90387-06119-00
По запросу
33
Cover art. 6BU-81639-00-00
По запросу
34
Grommet art. 6BU-81336-00-00
По запросу
35
Bolt, Flange art. 95814-06020-00
По запросу
36
Nut, Cap art. 90176-06047-00
По запросу
37
Rectifier & Regulator Assy art. 6S8-81960-00-00
По запросу
38
Bolt, Flange art. 95814-06020-00
По запросу
39
Nut, Cap art. 90176-06047-00
По запросу
40
Gasket art. 6BU-81861-00-00
По запросу
41
Clamp art. 90464-20005-00
По запросу
42
Bracket 1 art. 60E-1244E-00-00
По запросу
43
Clamp art. 437-83936-11-00
По запросу
44
Bolt, Button Head art. 92014-06012-00
По запросу
45
Nut, Cap art. 90176-06047-00
По запросу
46
Clamp art. 90465-13M18-00
По запросу
47
Plate art. 6EX-81845-00-00
По запросу
48
Stay, Relay art. 6EX-81953-00-00
По запросу
49
Bolt, Flange art. 95814-06012-00
По запросу
50
Nut, Cap art. 90176-06047-00
По запросу
51
Plate art. 6EX-82588-00-00
По запросу
52
Clamp art. 90464-09M47-00
По запросу
53
Bolt, Flange art. 95814-06012-00
По запросу
54
Nut, Cap art. 90176-06047-00
По запросу
55
Bolt, Flange art. 95814-06012-00
По запросу
56
Nut, Cap art. 90176-06047-00
По запросу
57
Bracket 1 art. 60E-1244E-00-00
По запросу
58
Bolt, Button Head art. 92014-06012-00
По запросу
59
Nut, Cap art. 90176-06047-00
По запросу
60
Clamp art. 90465-13M18-00
По запросу
61
Wire, Plus Lead art. 6EX-82115-00-00
По запросу
62
Wire, Lead art. 6EX-82117-00-00
По запросу
63
Starter Relay Assy (2768102-A) art. 1B7-81940-00-00
По запросу
64
Bolt art. 97080-06012-00
По запросу
65
Шайба Yamaha art. 92995-06100-00
от 473 ₽
66
Шайба Yamaha art. 92990-06600-00
от 420 ₽
