модель 2015 года
- Модель VX
- Код модели WAVERUNNER VX (VX1100CP)

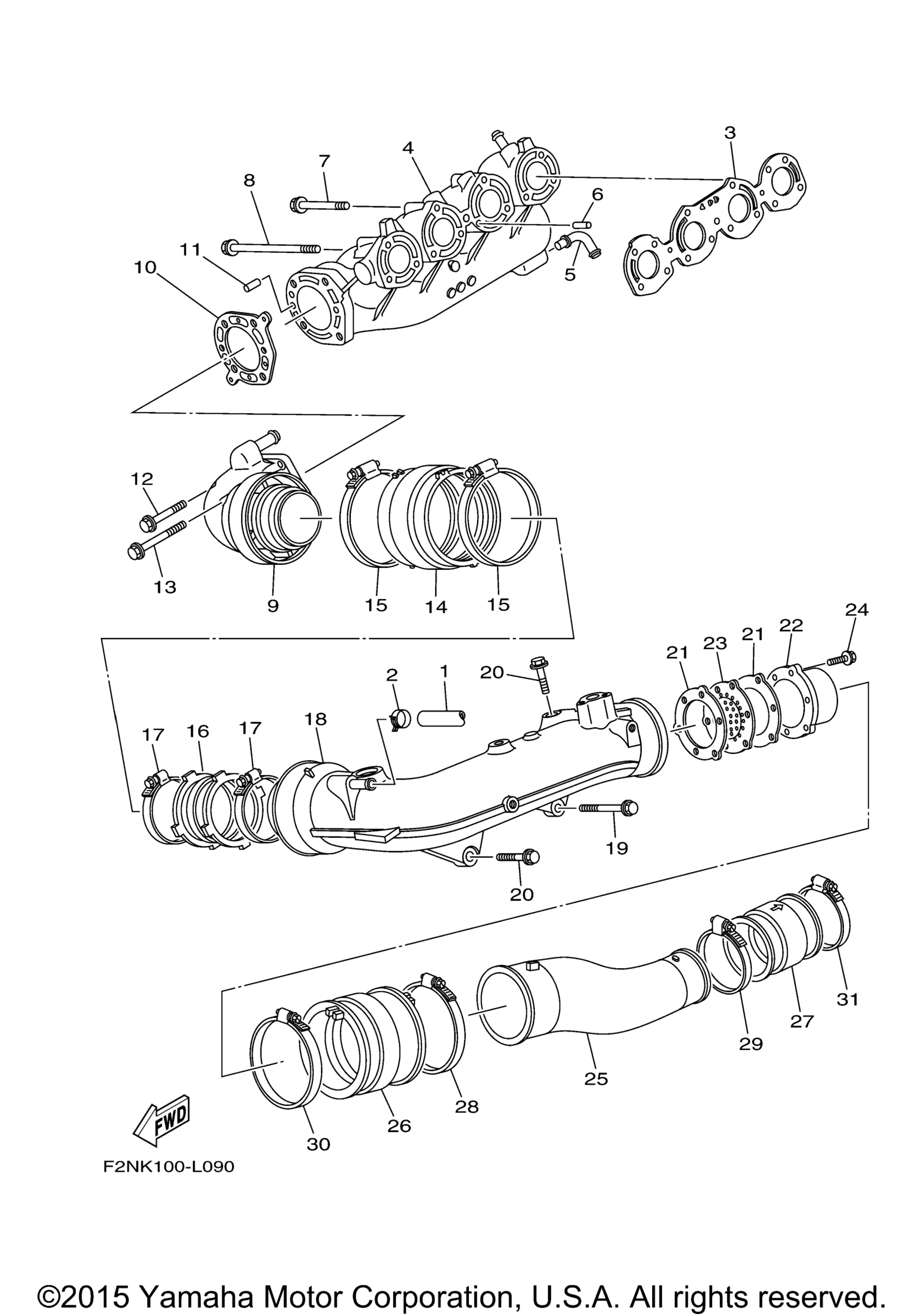

Схема выхлопной системы 1 для WAVERUNNER VX (VX1100CP)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, 4 art. 6BU-1244G-10-00
По запросу
2
Clip art. 90467-160A0-00
По запросу
3
.Gasket, Exhaust Pipe art. 6D3-14613-10-00
По запросу
4
Muffler 1 art. 6D3-14711-10-00
По запросу
5
Nipple, Hose art. 60E-11372-10-00
По запросу
6
Штифт Yamaha art. 93608-16M16-00
от 420 ₽
7
Bolt, With Washer art. 90119-08036-00
По запросу
8
Bolt, With Washer art. 90119-08075-00
По запросу
9
Ring, Joint art. 6D3-14712-00-94
По запросу
10
.Gasket, Muffler Damper 1 art. 6D3-14739-10-00
По запросу
11
Pin, Dowel art. 93606-12019-00
от 80 ₽
12
Bolt, With Washer art. 90119-08036-00
По запросу
13
Bolt, With Washer art. 90119-08031-00
По запросу
14
Joint, Exhaust 1 art. 6D3-14615-00-00
По запросу
15
Hose Clamp Assy art. 90450-99005-00
По запросу
16
Joint, Exhaust 2 art. 6D3-14625-00-00
По запросу
17
Hose Clamp Assy art. 90450-90001-00
По запросу
18
Muffler 2 art. 6D3-14721-10-00
По запросу
19
Bolt, With Washer art. 90119-10017-00
По запросу
20
Bolt, With Washer art. 90119-10013-00
По запросу
21
.Gasket, Exhaust Pipe art. 60E-14623-00-00
По запросу
22
Pipe, Tail art. 60E-14784-00-94
По запросу
23
Plate, Silencer 6 art. 6D3-1469W-10-00
По запросу
24
Bolt, Flange art. 90105-06790-00
По запросу
25
Pipe, Outlet art. 6BU-14752-00-94
По запросу
26
Pipe 2 art. 6BU-1475E-00-00
По запросу
27
Pipe 3 art. 6BU-1475F-00-00
По запросу
28
Hose Clamp Assy art. 90450-99004-00
По запросу
29
Hose Clamp Assy art. 90450-94001-00
По запросу
30
Hose Clamp Assy art. 90450-99004-00
По запросу
31
Hose Clamp Assy art. 90450-94001-00
По запросу
