модель 2016 года
- Модель V1
- Код модели WAVERUNNER V1 (VX1050ER)

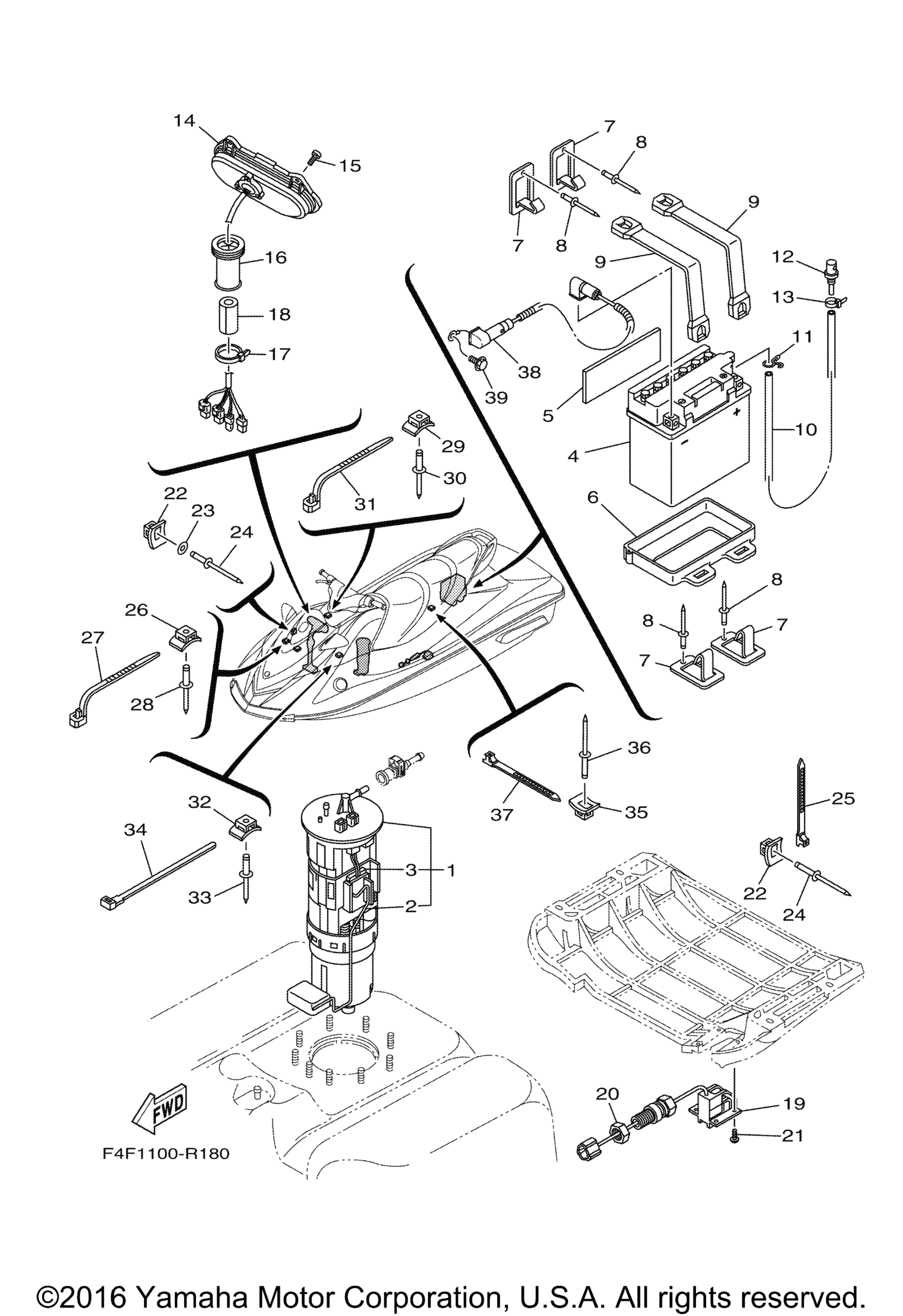

Схема электрооборудования 3 для WAVERUNNER V1 (VX1050ER)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 6S5-13907-05-00
По запросу
2
. .Fuel Sender Assy art. 99999-04571-00
По запросу
3
. .Damper, Stopper art. 60E-82556-00-00
По запросу
4
Battery (Yb16cl-B) art. YB1-6CLB0-00-00
По запросу
5
Pad, Battery art. F1K-U8221-00-00
По запросу
6
Case, Battery art. F1K-U8211-01-00
По запросу
7
Hook A art. F1K-U5772-04-00
По запросу
8
Rivet,Blind art. 90267-48938-00
По запросу
9
Band, Battery 1 art. F1K-U821D-01-00
По запросу
10
Hose, Air Vent art. F0D-U785G-10-00
По запросу
11
Clip art. 90467-089U1-00
По запросу
12
Nipple art. GJ3-6215F-00-00
По запросу
13
Хомут Yamaha art. 90465-10098-00
от 368 ₽
14
Meter Assy art. F2N-U820A-10-00
По запросу
15
Bolt,Hex. Socket Button art. 90111-05009-00
По запросу
16
Grommet art. GU2-6822E-01-00
По запросу
17
Зажим Yamaha art. 90464-32801-00
По запросу
18
Packing, Hose 2 art. GJ1-U7578-21-00
По запросу
19
Sensor Speed art. F1S-U8K31-03-00
По запросу
20
Nut art. F2C-U151S-00-00
По запросу
21
Screw, Round Head art. 90150-05807-00
По запросу
22
Base, Clamp art. F1W-U828M-00-00
По запросу
23
Washer art. 9299R-05200-00
По запросу
24
Rivet, Blind art. 90267-489U6-00
По запросу
25
Зажим Yamaha art. 90464-32801-00
По запросу
26
Base, Clamp art. F1W-U828M-00-00
По запросу
27
Зажим Yamaha art. 90464-32801-00
По запросу
28
Rivet, Blind art. 90267-489U6-00
По запросу
29
Base, Clamp art. F1W-U828M-00-00
По запросу
30
Rivet, Blind art. 90267-489U6-00
По запросу
31
Зажим Yamaha art. 90464-32801-00
По запросу
32
Base, Clamp art. F1W-U828M-00-00
По запросу
33
Rivet, Blind art. 90267-489U6-00
По запросу
34
Band art. 90601-200U2-00
По запросу
35
Base, Clamp art. F1W-U828M-00-00
По запросу
36
Rivet, Blind art. 90267-489U6-00
По запросу
37
Зажим Yamaha art. 90464-32801-00
По запросу
38
Wire, Minus Lead art. 6EY-82116-00-00
По запросу
39
Bolt, With Washer art. 97513-08514-00
По запросу
