модель 2016 года
- Модель V1
- Код модели WAVERUNNER V1 (VX1050ER)

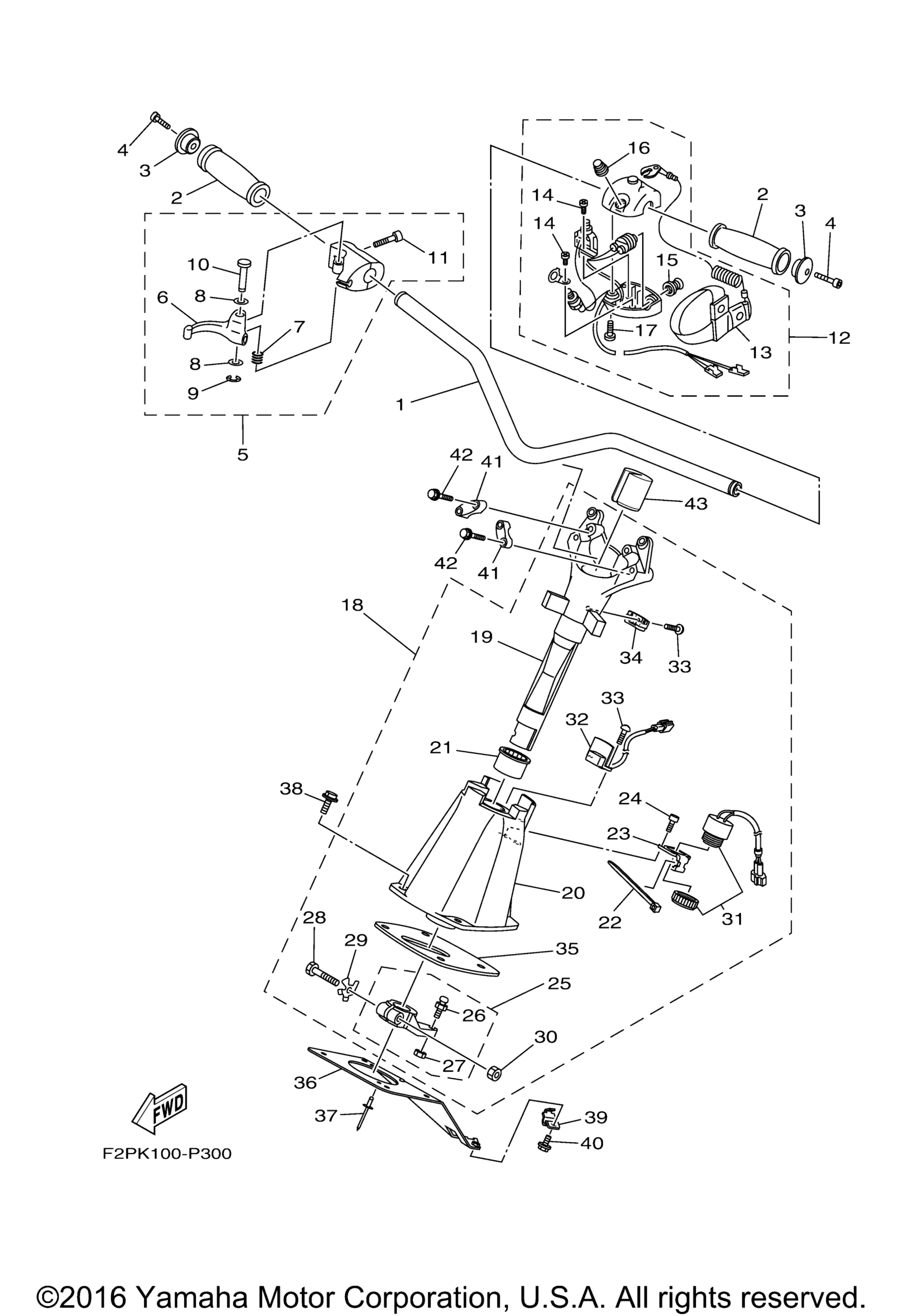

Схема рулевого управления 1 для WAVERUNNER V1 (VX1050ER)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F2N-U1552-00-00
По запросу
2
Grip, Handle art. GP7-U155D-01-00
По запросу
3
Grip, End art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Throttle Lever Assy art. F0D-67250-10-00
По запросу
6
. .Lever, Throttle art. F0D-67255-02-00
По запросу
7
. .Spring art. EW2-67256-00-00
По запросу
8
Шайба Yamaha art. 92990-05600-00
от 168 ₽
9
. .E-Ring art. 99080-04600-00
По запросу
10
. .Shaft art. F0D-67257-00-00
По запросу
11
. .Bolt, Throttle art. F1X-6725F-01-00
По запросу
12
Switch Box Assy art. FK7-68310-07-00
По запросу
13
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. .Start Button Comp art. FK7-68313-02-00
По запросу
17
. .Screw, Pan Head art. 98580-05525-00
По запросу
18
Steering Master Assy art. F2X-61400-14-00
По запросу
19
. .Shaft art. F2X-6152D-00-00
По запросу
20
. .Housing Assy art. F2X-6152M-02-00
По запросу
21
. .Bush art. F1K-6134M-00-00
По запросу
22
. .Band art. 1UA-82591-00-00
По запросу
23
. .Spacer, Brkt art. F2P-6146H-00-00
По запросу
24
. .Screw art. F1B-613C1-10-00
По запросу
25
. .Arm Assy art. F1K-6153R-01-00
По запросу
26
. . Stud, Joint Ball art. EU0-61461-02-00
По запросу
27
. . Nut, Self-Locking art. 95720-06300-00
По запросу
28
. .Bolt art. F1K-61355-00-00
По запросу
29
. .Plate, Retaining art. F1K-6142B-00-00
По запросу
30
. Nut, Self-Locking art. 95720-08300-00
По запросу
31
. .Buzzer art. F1S-68341-00-00
По запросу
32
. .Sensor, Magnet art. F2X-6838B-02-00
По запросу
33
. .Screw art. F2X-613C1-00-00
По запросу
34
. .Magnet art. F2X-6838C-01-00
По запросу
35
. .Seal, Rubber art. F1K-6143C-00-00
По запросу
36
Bracket,Stopper Cable art. F1K-U1467-01-00
По запросу
37
Rivet, Blind art. 90267-489U2-00
По запросу
38
Bolt, With Washer art. 90119-08870-00
По запросу
39
Stopper, Cable art. F1K-U1468-03-00
По запросу
40
Bolt, With Washer art. 90119-06830-00
По запросу
41
Holder, Handle Upper art. EU0-23814-31-00
По запросу
42
Bolt, With Washer art. 90119-08844-00
По запросу
43
Plug art. F1K-U1949-00-00
По запросу
