модель 2017 года
- Модель VX
- Код модели VX LIMITED (VX1050FS)

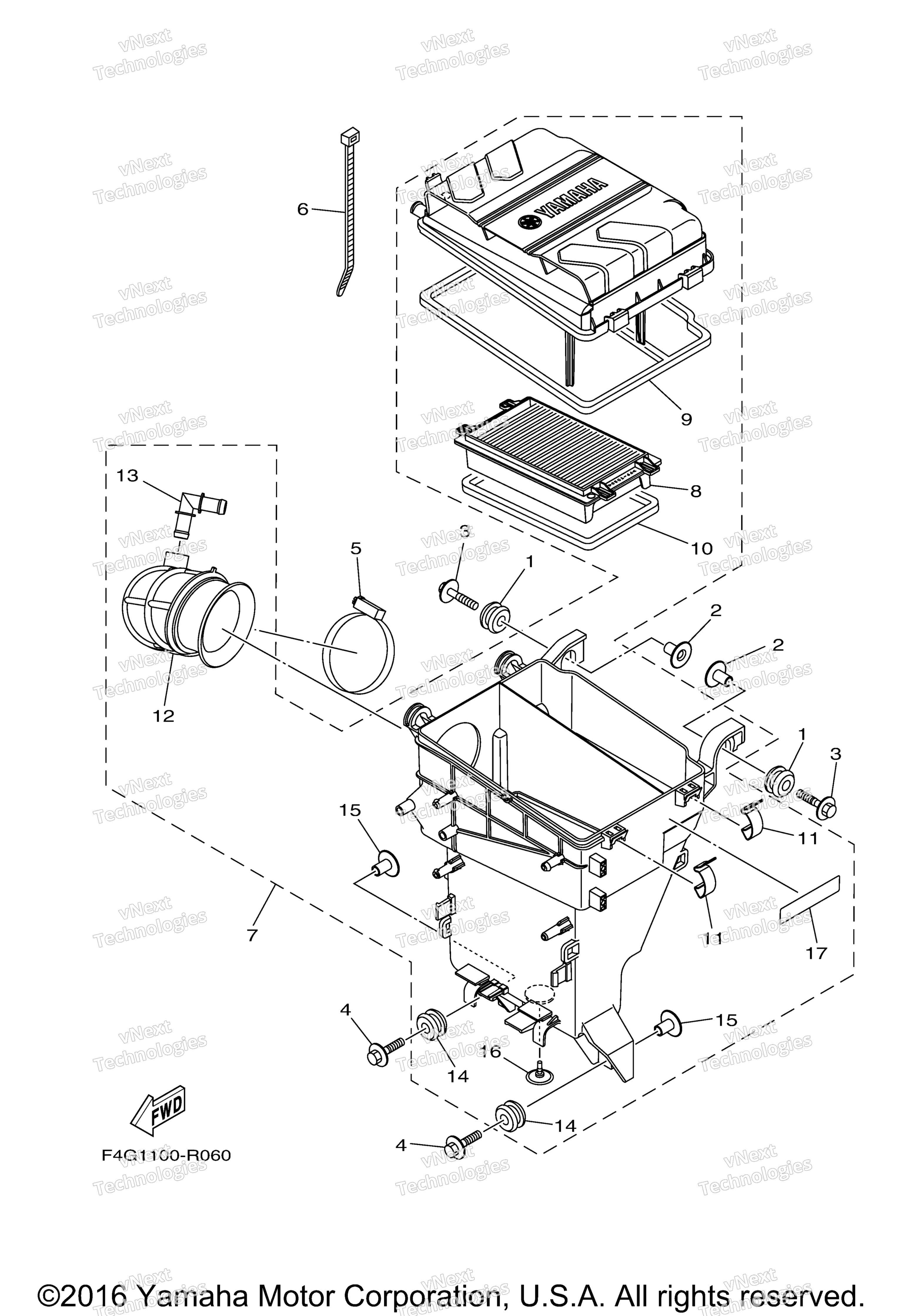

Схема впускной системы 2 для VX LIMITED (VX1050FS)
Схема
Детали
Номер
Наименование детали
Цена
1
Grommet art. 90480-22M15-00
По запросу
2
Collar art. 90387-08M37-00
По запросу
3
Bolt, With Washer art. 90119-08169-00
По запросу
4
Bolt, With Washer art. 90119-08187-00
По запросу
5
Hose Clamp Assy art. 90450-90002-00
По запросу
6
Clamp art. 90465-13M18-00
По запросу
7
Air Cleaner Assy art. 6EY-14410-10-00
По запросу
8
. .Element, Air Cleaner art. 6EY-14451-00-00
По запросу
9
. .Seal art. 6EY-14462-00-00
По запросу
10
. .Seal art. 6EY-14452-00-00
По запросу
11
. .Hook art. 6EY-14436-00-00
По запросу
12
. .Pipe art. 6EY-14419-00-00
По запросу
13
. .Pipe, Joint art. 6EY-14485-00-00
По запросу
14
. Grommet art. 90480-22M15-00
По запросу
15
. Collar art. 90387-08M37-00
По запросу
16
. .Valve art. 6EY-14470-00-00
По запросу
17
. Label, Caution 7 art. 60E-83627-00-00
По запросу
