модель 2017 года
- Модель VX
- Код модели VX LIMITED (VX1050FS)

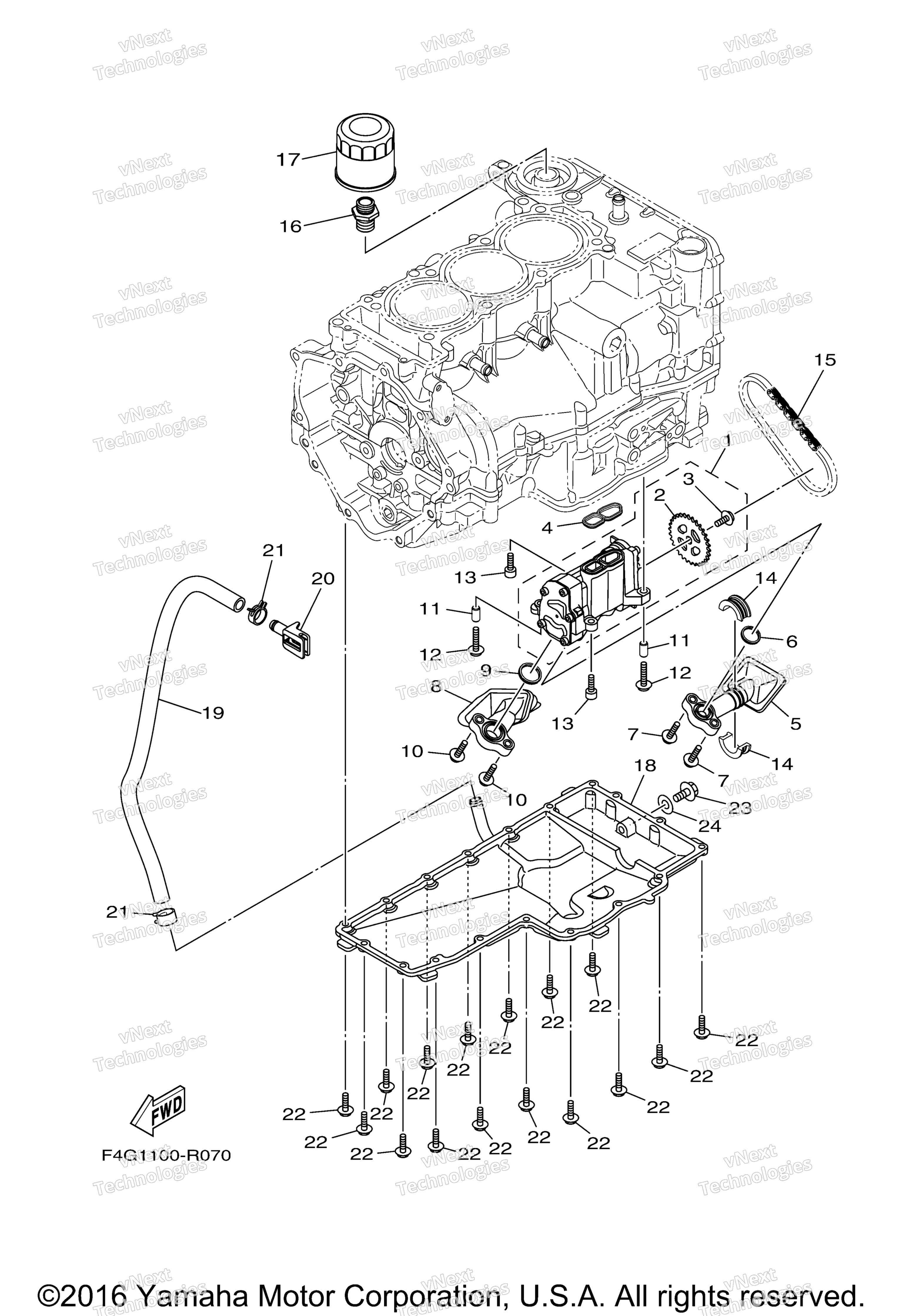

Схема масляного насоса для VX LIMITED (VX1050FS)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Pump Assy art. 6EY-13300-00-00
По запросу
2
. .Sprocket, Driven art. 6EY-13355-00-00
По запросу
3
. .Screw art. 90149-06190-00
По запросу
4
.Gasket art. 6EY-13563-00-00
По запросу
5
Oil Pipe Comp. 1 art. 6EY-13405-00-00
По запросу
6
.Gasket art. 6EY-13477-00-00
По запросу
7
Болт Yamaha art. 90110-06172-00
По запросу
8
Oil Pipe Comp. 2 art. 6EY-13406-00-00
По запросу
9
.Gasket art. 6EY-13476-00-00
По запросу
10
Болт Yamaha art. 90110-06172-00
По запросу
11
Палец Yamaha art. 91808-16023-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-06287-00
По запросу
13
Bolt, Hexagon Socket Head art. 90110-06335-00
По запросу
14
Grommet art. 6EY-15486-00-00
По запросу
15
Chain (Did25 60Le) art. 94580-25060-00
По запросу
16
Болт проходной масляного фильтра Yamaha art. 90401-20008-00
от 2 405 ₽
17
Фильтр масляный Yamaha art. 5GH-13440-80-00
от 2 230 ₽
18
Cover, Strainer art. 99999-04532-00
По запросу
19
Hose (L500) art. 90445-18M06-00
По запросу
20
Plug art. 6EY-13455-00-00
По запросу
21
Clip art. 90467-170A5-00
По запросу
22
Bolt, Flange (Small Head) art. 95024-06020-00
По запросу
23
Bolt, Flange art. 95814-08020-00
По запросу
24
.Gasket art. 90430-08209-00
По запросу
