модель 2017 года
- Модель VX
- Код модели VX (VX1050CS)

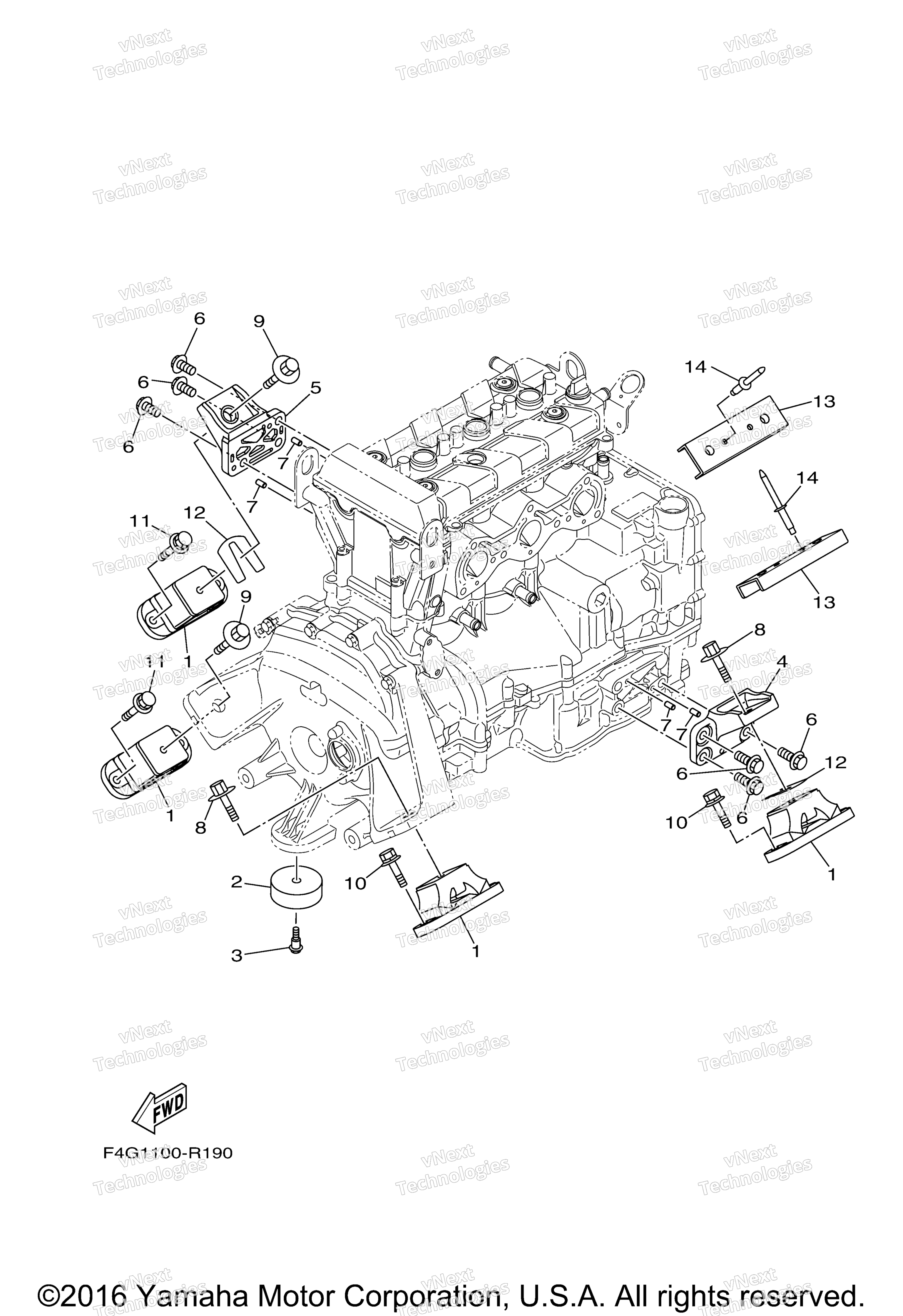

Схема двигателя Mount для VX (VX1050CS)
Схема
Детали
Номер
Наименование детали
Цена
1
Mount Rubber art. 67X-44517-10-00
По запросу
2
Stopper, Lower Mount Rubber art. 6EY-44574-00-00
По запросу
3
Bolt art. 90109-06M92-00
По запросу
4
Bracket 1 art. 6EY-41661-10-00
По запросу
5
Bracket 2 art. 6EY-41662-00-00
По запросу
6
Bolt, Flange art. 90105-10M49-00
По запросу
7
.Pin, Dowel art. 93606-12019-00
от 80 ₽
8
Bolt, With Washer art. 90119-08860-00
По запросу
9
Bolt, With Washer art. 90119-08860-00
По запросу
10
Bolt, With Washer art. 90119-08829-00
По запросу
11
Bolt, With Washer art. 90119-08829-00
По запросу
12
Shim (T=0.1) UN art. EU0-67354-A0-00
По запросу
12
Shim (T=0.3) UN art. EU0-67354-B0-00
По запросу
12
Shim (T=0.5) UN art. EU0-67354-C0-00
По запросу
12
Shim (T=1.0) UN art. EU0-67354-D0-00
По запросу
12
Shim (T=2.0) UN art. EU0-67354-E0-00
По запросу
13
Plate art. F2S-U732B-00-00
По запросу
14
Rivet, Blind art. 90267-489U2-00
По запросу
