модель 2017 года
- Модель VX
- Код модели VX (VX1050CS)

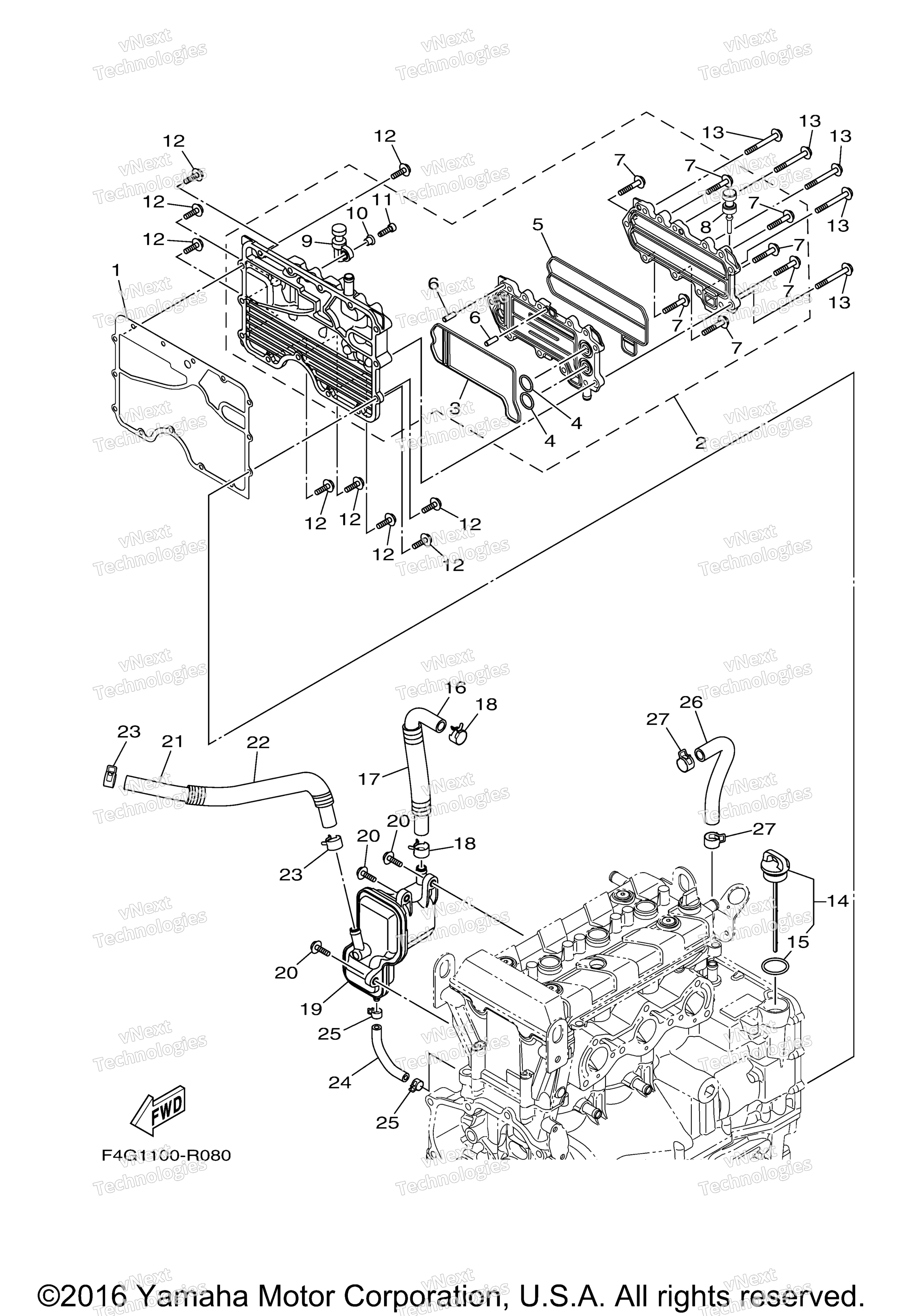

Схема масляного радиатора для VX (VX1050CS)
Схема
Детали
Номер
Наименование детали
Цена
1
.Gasket art. 6EY-15453-00-00
По запросу
2
Oil Cooler Assy art. 6EY-13470-01-00
По запросу
3
. .Gasket, Manifold art. 6EY-13556-01-00
По запросу
4
Уплотнительное кольцо Yamaha art. 93210-19522-00
от 473 ₽
5
. .Gasket art. 6EY-13557-00-00
По запросу
6
. Pin, Dowel art. 93606-19M23-00
По запросу
7
. .Bolt, Flange art. 95814-06035-00
По запросу
8
. .Grommet art. 90480-06M46-00
По запросу
9
. .Grommet art. 6S5-81364-11-00
По запросу
10
. Collar art. 90387-06M05-00
По запросу
11
. Bolt art. 91380-06020-00
По запросу
12
Bolt, Flange art. 95814-06020-00
По запросу
13
Bolt, Flange art. 95814-06055-00
По запросу
14
Plug, Oil Level art. 6EY-15362-10-00
По запросу
15
. .O-Ring art. 93210-24235-00
По запросу
16
Pipe, Breather 1 art. 6EY-11166-00-00
По запросу
17
Hose, With Spring (L130) art. 90447-19004-00
По запросу
18
Clip art. 90467-170A4-00
По запросу
19
Seperator, Oil art. 6EY-11164-00-00
По запросу
20
Bolt, Flange art. 90105-06M15-00
По запросу
21
Hose (L420) art. 90445-18020-00
По запросу
22
Hose (L350) art. 90446-24MF4-00
По запросу
23
Clip art. 90467-170A4-00
По запросу
24
Pipe, Breather 4 art. 6EY-11125-00-00
По запросу
25
Clip art. 90467-110A1-00
По запросу
26
Pipe, Breather 3 art. 6EY-11126-00-00
По запросу
27
Clip art. 90467-170A4-00
По запросу
