модель 2020 года
- Модель VX
- Код модели VX (VX1050CV)

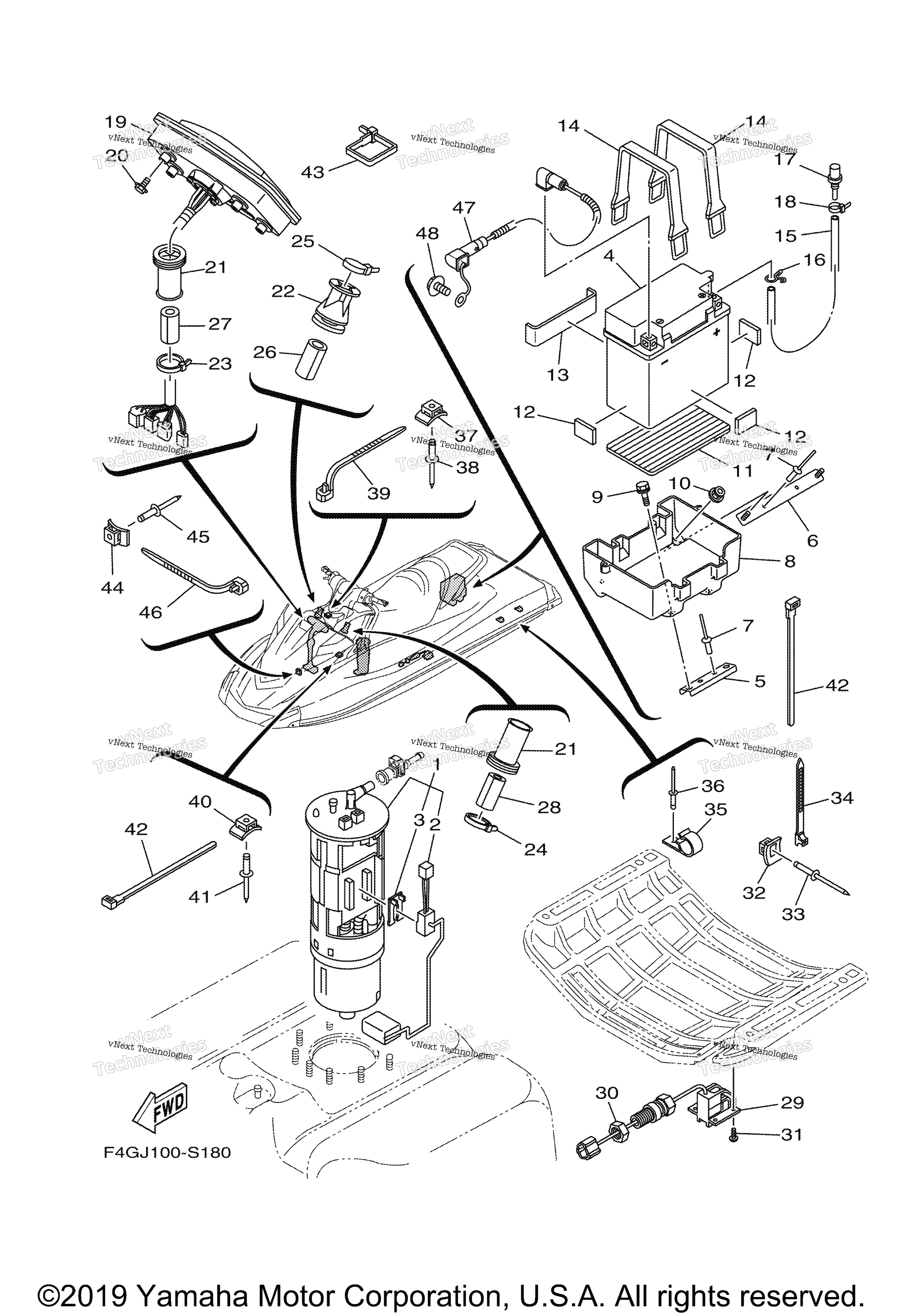

Схема электрооборудования 3 для VX (VX1050CV)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 6S5-13907-05-00
По запросу
2
. .Fuel Sender Assy art. 99999-04571-00
По запросу
3
. .Damper, Stopper art. 60E-82556-00-00
По запросу
4
Battery (Yb16cl-B) art. YB1-6CLB0-00-00
По запросу
5
Plate, Base 2 art. F2S-U8592-00-00
По запросу
6
Plate, Base 3 art. F2S-U8593-00-00
По запросу
7
Rivet,Blind art. 90267-48938-00
По запросу
8
Case, Battery art. F2S-U8211-00-00
По запросу
9
Bolt, With Washer art. 90119-06820-00
По запросу
10
Nut, Lock art. F2N-U142L-00-00
По запросу
11
Pad, Battery art. F1S-U8221-00-00
По запросу
12
Pad, Battery 2 art. EU0-U8221-31-00
По запросу
13
Pad, Battery art. F1K-U8221-00-00
По запросу
14
Band,Battery 1 art. EU0-U821D-00-00
По запросу
15
Hose, Air Vent art. F0D-U785G-10-00
По запросу
16
Clip art. 90467-089U1-00
По запросу
17
Nipple art. GJ3-6215F-00-00
По запросу
18
Хомут Yamaha art. 90465-10098-00
от 368 ₽
19
Meter Assy art. F2X-6820A-21-00
По запросу
20
Bolt, With Washer art. 90119-05803-00
По запросу
21
Grommet art. GU2-6822E-01-00
По запросу
22
Grommet art. F3J-U822E-01-00
По запросу
23
Зажим Yamaha art. 90464-32801-00
По запросу
24
Зажим Yamaha art. 90464-32801-00
По запросу
25
Зажим Yamaha art. 90464-32801-00
По запросу
26
Packing, Hose 2 art. GJ1-U7578-21-00
По запросу
27
Packing, Hose 2 art. GJ1-U7578-12-00
По запросу
28
Packing, Hose 2 art. GJ1-U7578-12-00
По запросу
29
Sensor Speed art. F1S-U8K31-03-00
По запросу
30
Nut art. F2C-U151S-00-00
По запросу
31
Screw, Round Head art. 90150-05807-00
По запросу
32
Base, Clamp art. F1W-U828M-00-00
По запросу
33
Rivet, Blind art. 90267-489U6-00
По запросу
34
Зажим Yamaha art. 90464-32801-00
По запросу
35
Clamp art. F3J-U8368-01-00
По запросу
36
Rivet, Blind art. 90267-409U5-00
По запросу
37
Base, Clamp art. F1W-U828M-00-00
По запросу
38
Rivet, Blind art. 90267-489U6-00
По запросу
39
Зажим Yamaha art. 90464-32801-00
По запросу
40
Base, Clamp art. F1W-U828M-00-00
По запросу
41
Rivet, Blind art. 90267-489U6-00
По запросу
42
Band art. 90601-200U2-00
По запросу
43
Band art. 90601-200U2-00
По запросу
44
Base, Clamp art. F1W-U828M-00-00
По запросу
45
Rivet, Blind art. 90267-489U6-00
По запросу
46
Зажим Yamaha art. 90464-32801-00
По запросу
47
Wire, Minus Lead art. 6EY-82116-00-00
По запросу
48
Bolt, With Washer art. 97513-08514-00
По запросу
