модель 2020 года
- Модель VX
- Код модели VX (VX1050CV)

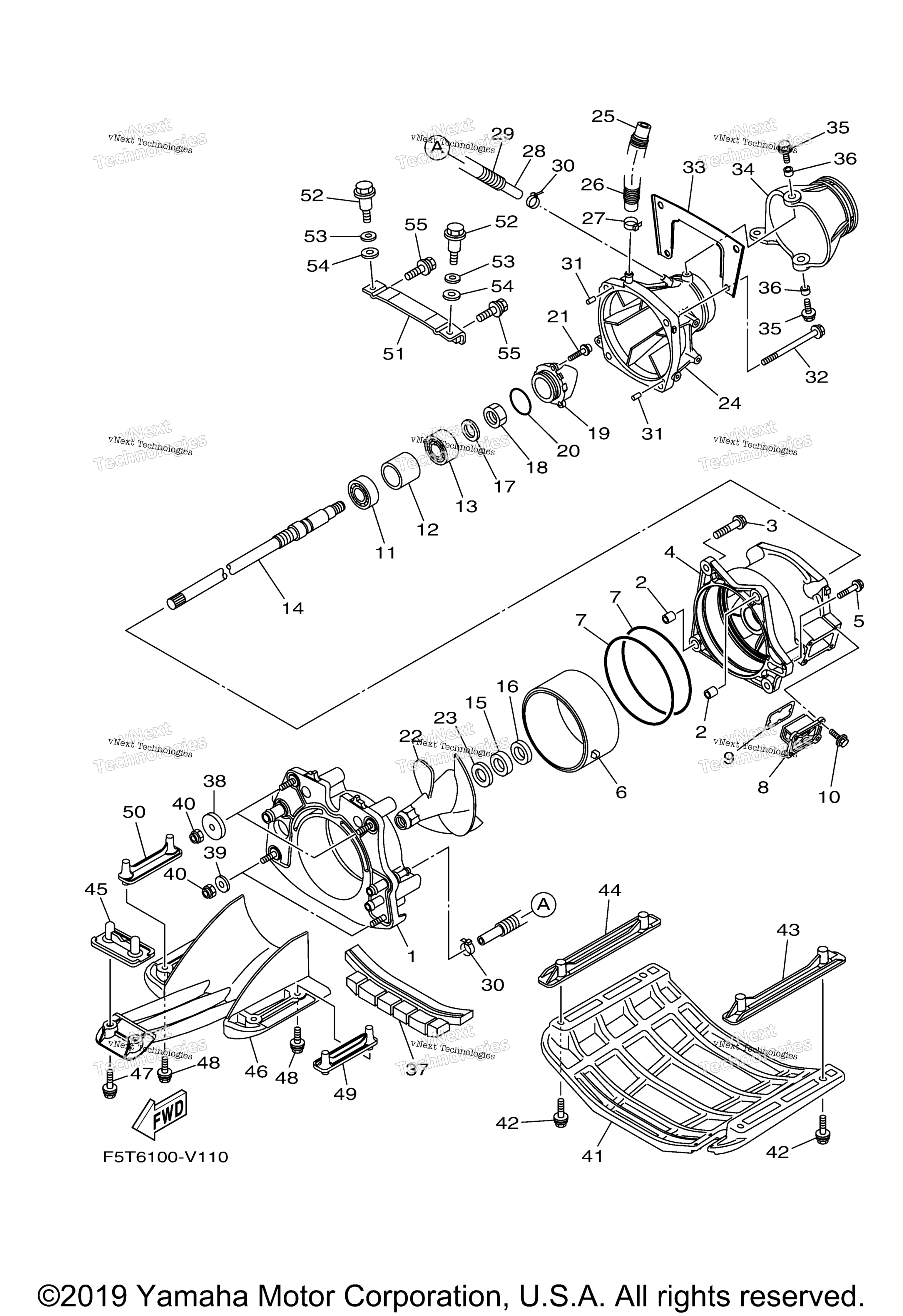

Схема jet блок 1 для VX (VX1050CV)
Схема
Детали
Номер
Наименование детали
Цена
1
Plate, Transom art. 6CS-G5831-20-00
По запросу
2
Pin, Dowel art. 99590-14016-00
По запросу
3
Bolt, With Washer art. 90119-10811-00
По запросу
4
Housing, Impeller art. 6EY-R1312-00-00
По запросу
5
Bolt, With Washer art. 90119-06894-00
По запросу
6
Sleeve, Impeller art. 6HH-R1337-00-00
По запросу
7
.O-Ring art. 93211-65801-00
По запросу
8
Filter art. 6GN-G6882-00-00
По запросу
9
.O-Ring art. 66V-42414-00-00
По запросу
10
Bolt, With Washer art. 90119-06890-00
По запросу
11
Подшипник Yamaha art. 93306-205U1-00
По запросу
12
Spacer 1 art. 65V-G5538-00-00
По запросу
13
Bearing art. 93306-304XB-00
По запросу
14
Shaft, Drive art. 68Y-G5511-00-00
По запросу
15
.Oil Seal art. 93101-28M66-00
По запросу
16
.Oil Seal art. 93101-28002-00
По запросу
17
Washer art. 92990-16200-00
По запросу
18
Nut art. 95317-16700-00
По запросу
19
Cap art. 6EY-R1326-00-00
По запросу
20
.O-Ring art. 93210-44003-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-06823-00
По запросу
22
Impeller art. 6EY-R1321-01-00
По запросу
23
Spacer art. 6EY-R1348-00-00
По запросу
24
Nozzle art. 6EX-R1318-01-00
По запросу
25
Hose 1 art. 6CN-U72M2-00-00
По запросу
26
Hose (L175) art. 90446-24M46-00
По запросу
27
Band, Hose 18 art. 90601-118UF-00
По запросу
28
Hose (L355) art. 90445-14807-00
По запросу
29
Hose (L320) art. 90446-20MF5-00
По запросу
30
Хомут Yamaha art. 90465-10098-00
от 368 ₽
31
Pin, Dowel art. 93606-12019-00
от 80 ₽
32
Bolt, With Washer art. 90119-10811-00
По запросу
33
Bracket art. 6EY-R1959-00-00
По запросу
34
Nozzle, Deflector art. 6EX-R1313-00-00
По запросу
35
Bolt, With Washer art. 90119-08841-00
По запросу
36
Collar art. 90387-08M06-00
По запросу
37
Spacer art. F2X-U72C0-00-00
По запросу
38
Washer art. F1S-U725E-01-00
По запросу
39
Washer, Plate art. 90201-10801-00
По запросу
40
.Nut, Nylon art. 9572R-10300-00
По запросу
41
Plate 2 art. F2X-U273B-00-00
По запросу
42
Bolt, With Washer art. 90119-08829-00
По запросу
43
Bracket 2 art. F2X-U8572-00-00
По запросу
44
Bracket 2 art. F2X-U8572-00-00
По запросу
45
Bracket, 3 art. F2S-U8577-00-00
По запросу
46
Screen, Intake art. 6EX-R1333-00-00
По запросу
47
Bolt, With Washer art. 90119-08829-00
По запросу
48
Bolt, With Washer art. 90119-08844-00
По запросу
49
Bracket 1 art. F3P-U8571-00-00
По запросу
50
Bracket 1 art. F3P-U8571-00-00
По запросу
51
Bracket art. F2C-U7557-01-00
По запросу
52
Bolt art. 90109-08043-00
По запросу
53
Washer, Plain art. 92990-12200-00
По запросу
54
Gasket art. 90430-12002-00
По запросу
55
Bolt, With Washer art. 90119-08800-00
По запросу
