модель 2021 года
- Модель SUPER JET
- Код модели SUPER JET (SJ1050W)

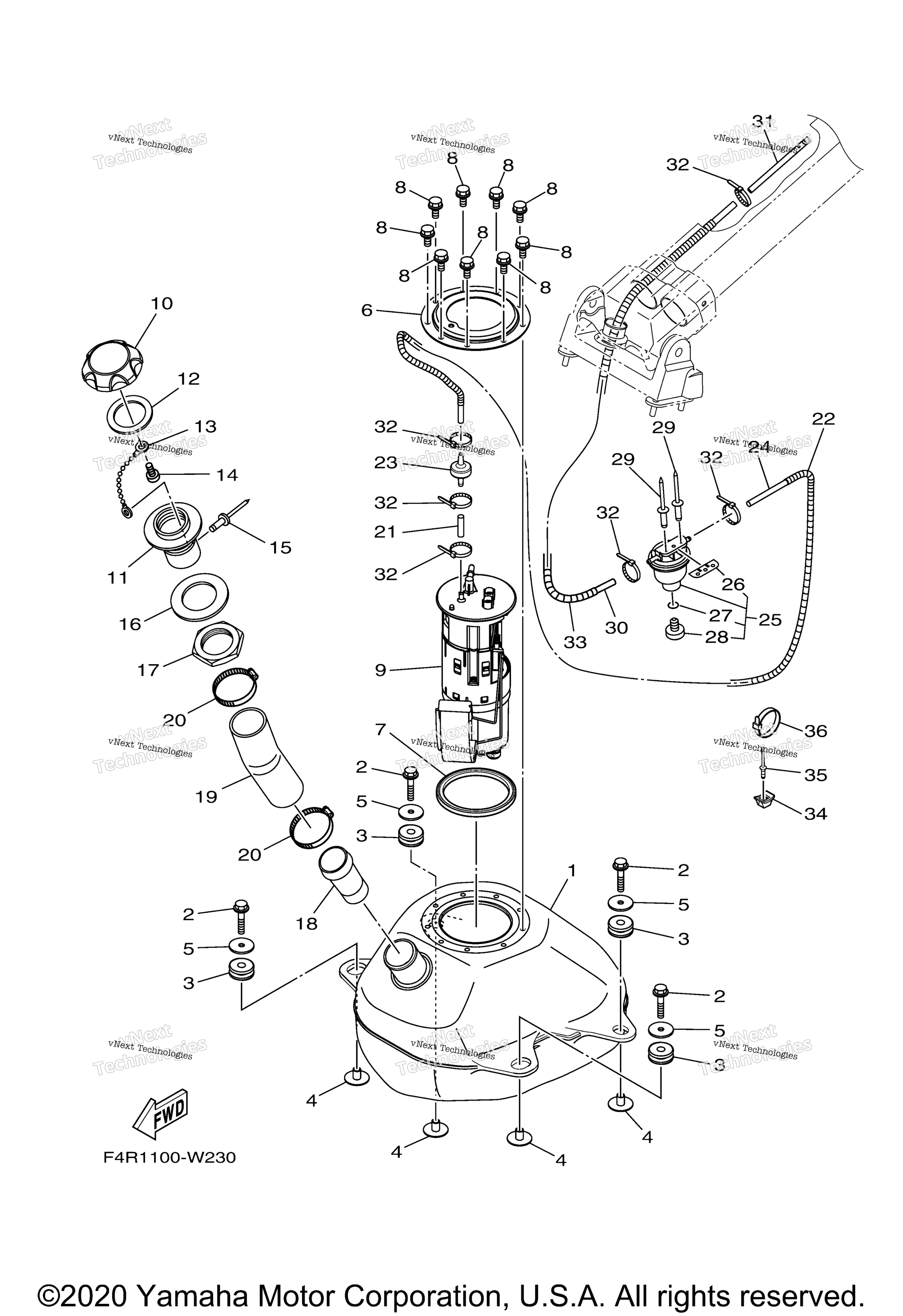

Схема топливного бака для SUPER JET (SJ1050W)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. F4R-67711-00-00
По запросу
2
Bolt, With Washer art. 90119-08904-00
По запросу
3
Grommet art. F4R-61338-00-00
По запросу
4
Coller art. F4R-67278-00-00
По запросу
5
Washer, Plate art. 90201-08MA4-00
По запросу
6
Ring art. F4R-67773-00-00
По запросу
7
Прокладка Yamaha art. F1B-67747-00-00
По запросу
8
Bolt, Flange art. 95880-06010-00
По запросу
9
Fuel Pump Comp art. F4R-13907-00-00
По запросу
10
Cap, Fuel Filler BLACK art. F2N-U7831-10-00
По запросу
11
Socket BLACK art. GP7-U7833-11-00
По запросу
12
Packing art. GP7-U7832-01-00
По запросу
13
Chain Ball art. GP7-U7835-00-00
По запросу
14
Tapping Screw art. 90169-049U1-00
По запросу
15
Rivet, Blind art. 90267-329UR-00
По запросу
16
Packing Fuel Filler art. GP7-U7834-00-00
По запросу
17
Nut, Fuel Filler art. GP7-6783F-A0-00
По запросу
18
Tube art. F4R-6773D-00-00
По запросу
19
Hose art. F4R-67844-00-00
По запросу
20
Band, Hose 55 art. 90601-15573-00
По запросу
21
Hose (L40) art. 90699-50100-00
По запросу
22
Hose (L560) art. 90446-14M64-00
По запросу
23
Check Valve art. F3Y-67767-A0-00
По запросу
24
Hose art. 90699-50135-00
По запросу
25
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
26
. .Plate, Filter art. EW2-62142-00-00
По запросу
27
. .Plug, Drain art. 70R-24543-00-00
По запросу
28
. .O-Ring art. 70R-24489-00-00
По запросу
29
Rivet, Blind art. 90267-48949-00
По запросу
30
Hose art. 90699-50075-00
По запросу
31
Pipe Ventilation 2 art. EW2-62149-31-00
По запросу
32
Хомут Yamaha art. 90465-10098-00
от 368 ₽
33
Hose (L180) art. EU0-67731-00-00
По запросу
34
Clamp Comp art. 90600-91736-00
По запросу
35
Rivet, Seald art. 90267-48930-00
По запросу
36
Band art. 90601-20009-00
По запросу
