модель 2000 года
- Модель GL1500
- Код модели GL1500A AC

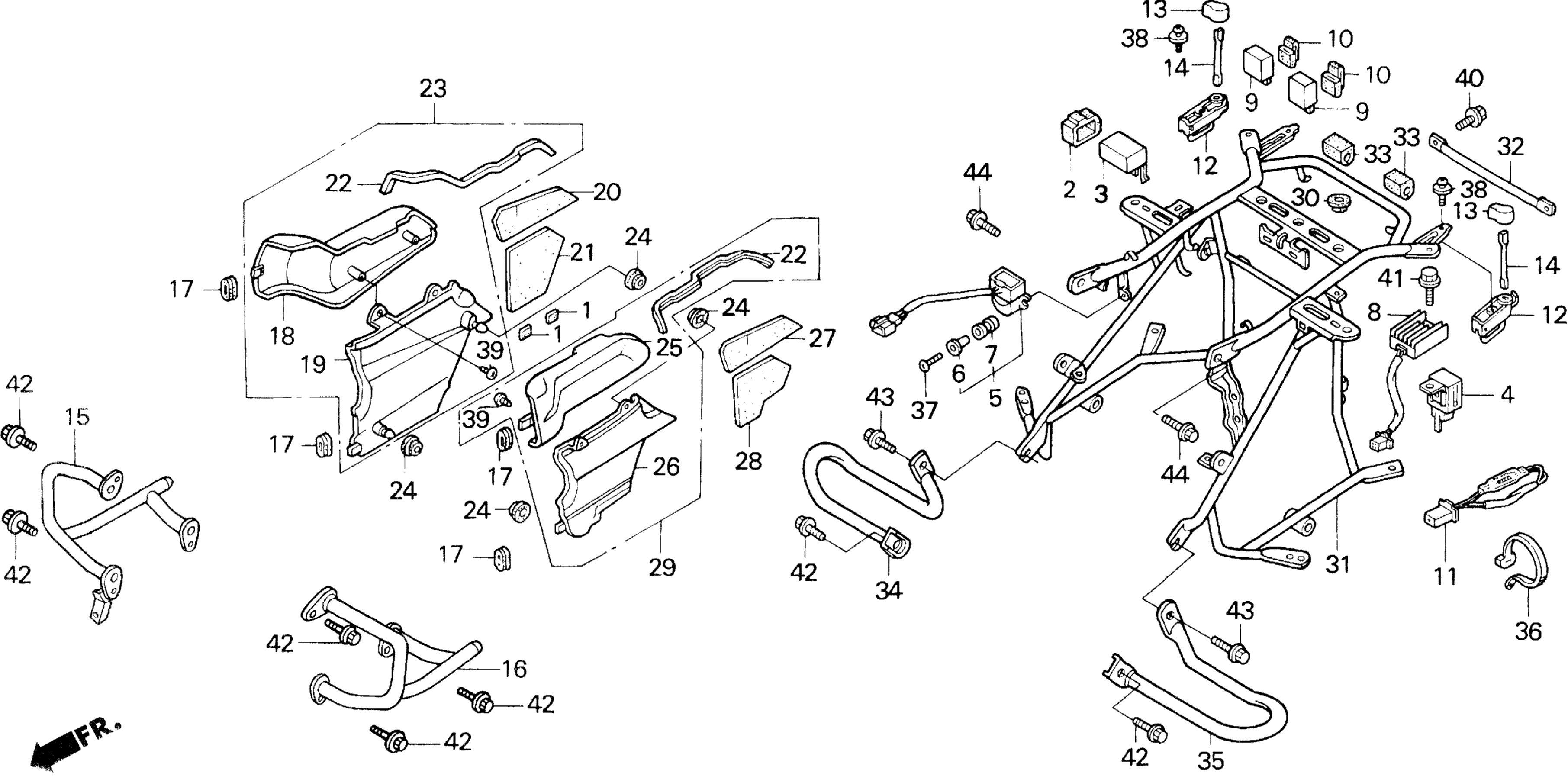

Схема двигателя GUARD для GL1500A AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, ENGINE SIDE COVER art. 17507-MN5-000
По запросу
2
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-KF0-010
По запросу
3
DIODE, REVERSE art. 31710-MT8-003
По запросу
5
SENSOR ASSY., STOP art. 35160-MAF-023
По запросу
6
COLLAR art. 35162-MN5-003
По запросу
7
GROMMET art. 35163-MN5-003
По запросу
8
REGULATOR, STARTER MAGNETIC art. 35880-MN5-000
По запросу
9
RELAY, TURN SIGNAL (MITSUBA) art. 38301-KK9-952
По запросу
10
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
12
HOLDER ASSY., HELMET art. 50710-MN5-000
По запросу
13
KNOB, HELMET HOLDER art. 50712-MN5-000
По запросу
14
ROD, HELMET HOLDER art. 50713-MN5-000
По запросу
15
GUARD, R. ENGINE art. 62501-MAM-A80
По запросу
16
GUARD, L. ENGINE art. 62601-MAM-A80
По запросу
17
RUBBER, ENGINE SIDE COVER art. 83124-MN5-000
По запросу
18
COVER, R. (UPPER) *TMRCR2* (CHROME PLATING) art. 83511-MY4-000ZA
По запросу
19
COVER, R. (LOWER) *NH1Z* (BLACK-Z) art. 83512-MAF-000ZT
По запросу
19
COVER, R. (LOWER) *R176C* (CANDY SPECTRA RED) art. 83512-MAF-000ZW
По запросу
20
MAT, R. ENGINE SIDE COVER (UPPER) art. 83513-MAM-300
По запросу
21
MAT, R. ENGINE SIDE COVER (LOWER) art. 83514-MAM-300
По запросу
22
SEAL, ENGINE SIDE COVER art. 83515-MN5-300
По запросу
23
COVER ASSY., R. ENGINE SIDE *R176C* (CANDY SPECTRA RED) art. 83520-MAF-000ZX
По запросу
23
COVER ASSY., R. ENGINE SIDE *NH1Z* (BLACK-Z) art. 83520-MAF-000ZU
По запросу
24
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
25
COVER, L. (UPPER) (TYPE10) art. 83561-MY4-000ZA
По запросу
26
COVER, L. (LOWER) *R176C* (CANDY SPECTRA RED) art. 83562-MAF-000ZW
По запросу
26
COVER, L. (LOWER) *NH1Z* (BLACK-Z) art. 83562-MAF-000ZT
По запросу
27
MAT, L. ENGINE SIDE COVER (UPPER) art. 83563-MAM-300
По запросу
28
MAT, L. ENGINE SIDE COVER (LOWER) art. 83564-MAM-300
По запросу
29
COVER ASSY., L. ENGINE SIDE *R176C* (CANDY SPECTRA RED) art. 83570-MAF-000ZX
По запросу
29
COVER ASSY., L. ENGINE SIDE *NH1Z* (BLACK-Z) art. 83570-MAF-000ZU
По запросу
30
RUBBER, BATTERY BOX art. 83618-323-000
По запросу
31
STAY, SADDLEBAG art. 84100-MN5-610
По запросу
32
JOINT, RR. FRAME END art. 84102-MN5-000
По запросу
33
CUSHION, RR. TRUNK art. 84103-MN5-000
По запросу
34
GUIDE, R. SADDLEBAG art. 84130-MN5-000
По запросу
35
GUIDE, L. SADDLEBAG art. 84140-MN5-000
По запросу
37
SCREW, PAN (4X20) art. 93500-04020-0H
По запросу
38
SCREW-WASHER (6X12) art. 93893-06012-07
По запросу
39
SCREW, TAPPING (5X12) art. 93903-25280
По запросу
40
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
41
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
42
BOLT, FLANGE (8X16) art. 95701-08016-08
По запросу
43
BOLT, FLANGE (8X20) art. 95701-08020-08
По запросу
44
BOLT, FLANGE (10X25) art. 95701-10025-08
По запросу
