модель 2000 года
- Модель GL1500
- Код модели GL1500A AC

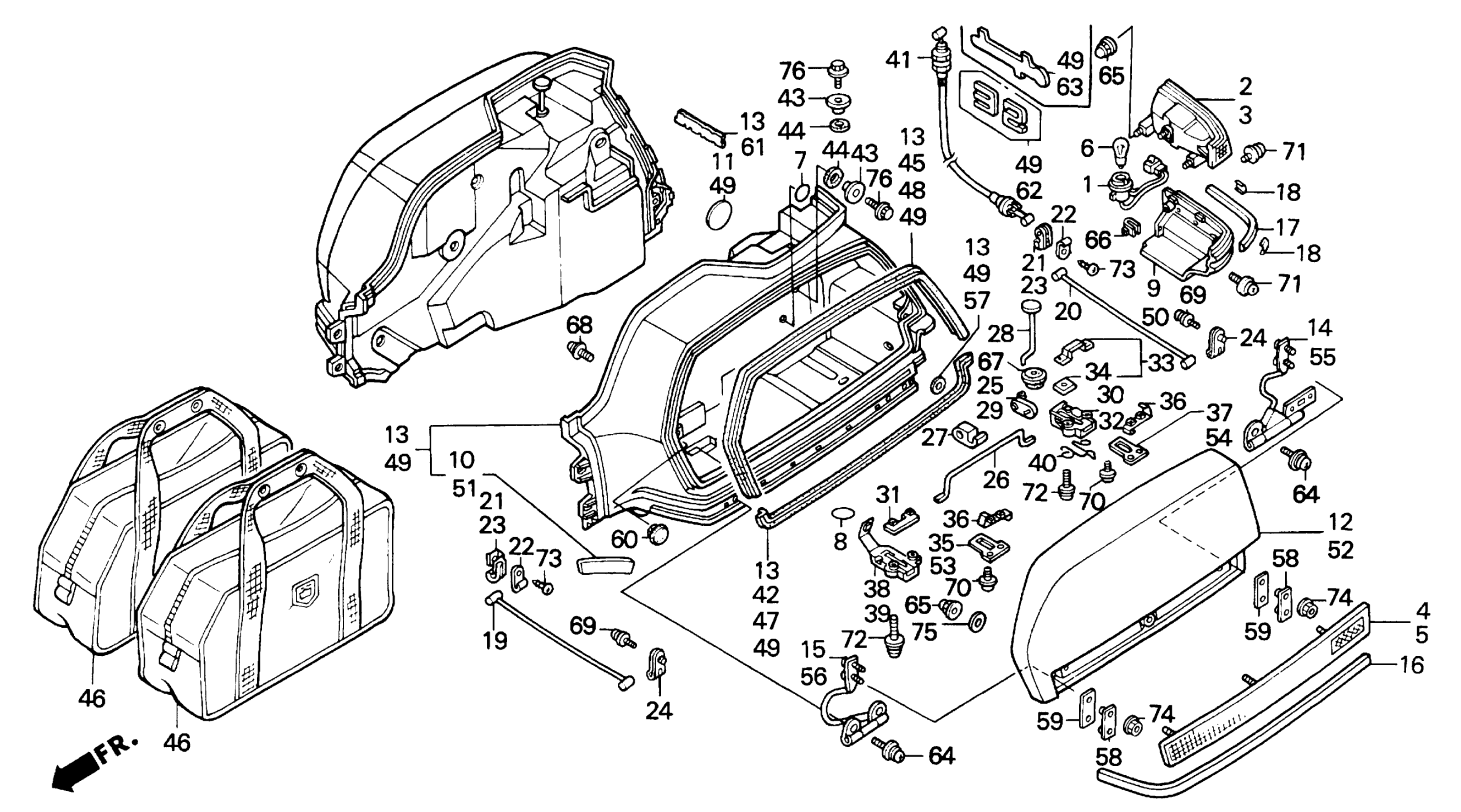

Схема кофр для GL1500A AC
Схема
Детали
Номер
Наименование детали
Цена
1
SOCKET, TAILLIGHT art. 33503-MN5-003
По запросу
2
HOUSING, R. TAILLIGHT art. 33510-MAM-A82
По запросу
3
HOUSING, L. TAILLIGHT art. 33560-MAM-A82
По запросу
4
REFLECTOR, R. SADDLEBAG REFLEX art. 33750-MAM-A62
По запросу
5
REFLECTOR, L. SADDLEBAG REFLEX art. 33755-MAM-A62
По запросу
6
BULB, STOP & TAILLIGHT (12V 27/7W) art. 34906-SA5-671
По запросу
7
SEAL, DOOR HOLE (30MM) (CIRCLE)(BLACK) art. 75826-605-300
По запросу
7
SEAL, DOOR HOLE (30MM) (BLACK) art. 91619-SE0-000
По запросу
8
SEAL, INSIDE PANEL (15MM) art. 75826-634-300
По запросу
9
COVER, R. SADDLEBAG (LOWER) *NH1Z* (BLACK-Z) art. 81214-MN5-000ZJ
По запросу
9
COVER, R. SADDLEBAG (LOWER) *R176C* (CANDY SPECTRA RED) art. 81214-MN5-000ZP
По запросу
10
TAPE, R. SADDLEBAG art. 81215-MN5-300
По запросу
11
SEAL, SADDLEBAG HOLE art. 81217-MT2-300
По запросу
12
LID, R. SADDLEBAG *R176C* (CANDY SPECTRA RED) art. 81220-MT8-000ZG
По запросу
12
LID, R. SADDLEBAG *NH1Z* (BLACK-Z) art. 81220-MT8-000ZD
По запросу
13
SADDLEBAG SET, R. *NH1Z* (WL) (BLACK-Z) art. 81224-MAM-A80ZC
По запросу
13
SADDLEBAG SET, R. *R176C* (CANDY SPECTRA RED) art. 81224-MAM-A80ZB
По запросу
14
HINGE, R. RR. SADDLEBAG art. 81230-MN5-010
По запросу
15
HINGE, R. FR. SADDLEBAG art. 81235-MN5-010
По запросу
16
MOLDING, SADDLEBAG art. 81240-MN5-000
По запросу
17
MOLDING, SADDLEBAG COVER (LOWER) art. 81242-MN5-000
По запросу
18
CLIP, MOLDING art. 81247-MN5-000
По запросу
19
STOPPER, FR. SADDLEBAG LID art. 81251-MN5-000
По запросу
20
STOPPER, RR. SADDLEBAG LID art. 81252-MN5-000
По запросу
21
STAY, L. LID STOPPER (A) art. 81253-MN5-000
По запросу
22
GUIDE, CABLE STOPPER art. 81255-MN5-000
По запросу
23
STAY, R. LID STOPPER (A) art. 81256-MN5-000
По запросу
24
STAY C, LID STOPPER art. 81257-MT2-000
По запросу
25
PLATE, R. CAM EMERGENCY ROD (MITSUI) art. 81309-MZ3-003
По запросу
26
ROD, SADDLEBAG OPENER (MITSUI) art. 81316-MN5-003
По запросу
27
SNAP, OPENER ROD (MITSUI) art. 81317-MN5-003
По запросу
28
ROD, EMERGENCY PUSH art. 81318-MN5-003
По запросу
29
PLATE, L. CAM EMERGENCY ROD (MITSUI) art. 81319-MZ3-003
По запросу
30
CATCH, R. RR. SADDLEBAG art. 81320-MT8-003
По запросу
31
PLATE A, SADDLEBAG CATCH SETTING art. 81321-MN5-000
По запросу
32
CATCH, L. RR. SADDLEBAG art. 81322-MT8-003
По запросу
33
PLATE B, SADDLEBAG CATCH SET art. 81323-MN5-010
По запросу
34
GASKET, PLATE art. 81324-MN5-300
По запросу
35
STRIKER, R. FR. SADDLEBAG art. 81326-MN5-010
По запросу
36
PLATE, STRIKER SETTING art. 81327-MN5-000
По запросу
37
STRIKER, R. RR. SADDLEBAG art. 81328-MN5-000
По запросу
38
CATCH, R. FR. SADDLEBAG art. 81331-MT8-003
По запросу
39
CATCH, L. FR. SADDLEBAG art. 81332-MT8-003
По запросу
40
SPRING, SADDLEBAG LID STOPPER art. 81333-MN5-000
По запросу
41
CABLE A, SADDLEBAG OPENER art. 81345-MN5-000
По запросу
42
RUBBER, R. SADDLEBAG SEAL (A) art. 81352-MT8-010
По запросу
43
COLLAR, SADDLEBAG SETTING art. 81355-MN5-000
По запросу
44
RUBBER, BAG MOUNT art. 81356-MN5-000
По запросу
45
RUBBER, R. SADDLEBAG SEAL (D) art. 81357-MT8-010
По запросу
46
BAG, SADDLEBAG (INNER) art. 81365-MAM-A80
По запросу
47
RUBBER, L. SADDLEBAG SEAL (A) art. 81382-MT8-010
По запросу
48
RUBBER, L. SADDLEBAG SEAL (D) art. 81387-MT8-010
По запросу
49
SADDLEBAG SET, L. *R176C* (WL) (CANDY SPECTRA RED) art. 81424-MAM-A80ZB
По запросу
49
SADDLEBAG SET, L. *NH1Z* (WL) (BLACK-Z) art. 81424-MAM-A80ZC
По запросу
50
COVER, L. SADDLEBAG (LOWER) *NH1Z* (BLACK-Z) art. 81414-MN5-000ZJ
По запросу
50
COVER, L. SADDLEBAG (LOWER) *R176C* (CANDY SPECTRA RED) art. 81414-MN5-000ZP
По запросу
51
TAPE, L. SADDLEBAG art. 81415-MN5-300
По запросу
52
LID, L. SADDLEBAG *NH1Z* (BLACK-Z) art. 81420-MT8-000ZD
По запросу
52
LID, L. SADDLEBAG *R176C* (CANDY SPECTRA RED) art. 81420-MT8-000ZG
По запросу
53
STRIKER, L. FR. SADDLEBAG art. 81426-MN5-000
По запросу
54
STRIKER, L. RR. SADDLEBAG art. 81428-MN5-000
По запросу
55
HINGE, L. RR. SADDLEBAG art. 81430-MN5-010
По запросу
56
HINGE, L. FR. SADDLEBAG art. 81435-MN5-010
По запросу
57
RUBBER, HINGE SEAL (LOWER) art. 81437-MN5-300
По запросу
58
WASHER, HINGE SETTING art. 81438-MN5-000
По запросу
59
RUBBER, HINGE SEAL (UPPER) art. 81439-MN5-000
По запросу
60
GROMMET, DRAIN HOLE (25MM) art. 82871-671-000
По запросу
61
EMBLEM, R. RR. (TYPE10) (HONDA) art. 87111-MAM-L70ZA
По запросу
63
EMBLEM, L. RR. (ASP) art. 87121-MAM-A80
По запросу
64
SCREW, HANDLE COVER SETTING art. 90103-GB6-930
По запросу
65
NUT, FLANGE CAP (5MM) art. 90167-SA0-980
По запросу
66
NUT, PLATE (5MM) art. 90305-MN5-000
По запросу
67
GROMMET art. 90801-MN5-010
По запросу
68
SCREW-WASHER (5X12) art. 93891-05012-00
По запросу
69
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
70
SCREW-WASHER (5X16) art. 93893-05016-07
По запросу
71
SCREW-WASHER (5X20) art. 93893-05020-07
По запросу
72
SCREW-WASHER (5X25) art. 93893-05025-07
По запросу
73
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
74
NUT, FLANGE (5MM) art. 94050-05080
По запросу
75
WASHER, PLAIN (5MM) art. 94103-05700
По запросу
76
BOLT, FLANGE (6X20) art. 96001-06020-07
По запросу
