модель 2000 года
- Модель GL1500
- Код модели GL1500C A

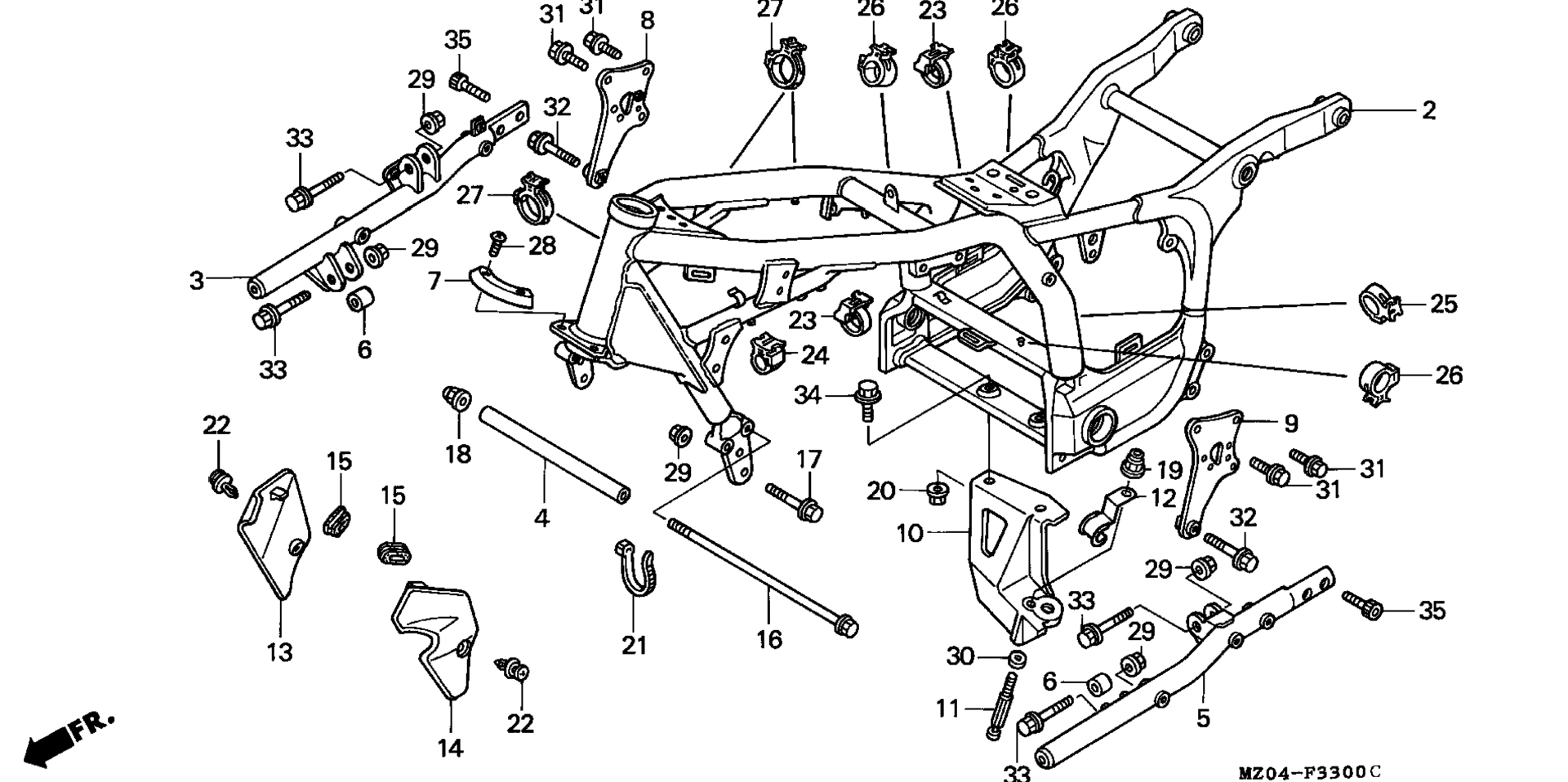

Схема рамы для GL1500C A
Схема
Детали
Номер
Наименование детали
Цена
2
FRAME art. 50100-MZ0-000
По запросу
3
SUB-FRAME, R. art. 50174-MZ0-000
По запросу
4
PIPE, FR. CROSS art. 50181-MZ0-000
По запросу
5
SUB-FRAME, L. art. 50184-MZ0-000
По запросу
6
BUSH, ENGINE HANGER art. 50200-MZ0-000
По запросу
7
COVER, HANDLE STOPPER art. 50341-MZ0-000
По запросу
8
BRACKET, R. ENGINE HANGER art. 50351-MZ0-000
По запросу
9
BRACKET, L. ENGINE HANGER art. 50352-MZ0-000
По запросу
10
BRACKET, SIDE STAND art. 50535-MZ0-000
По запросу
11
HOOK, SPRING art. 50536-MZ0-010
По запросу
12
CLIP, BREATHER TUBE art. 50537-MZ0-000
По запросу
13
COVER, R. FR. SIDE art. 63500-MZ0-000
По запросу
14
COVER, L. FR. SIDE art. 63501-MZ0-000
По запросу
15
GROMMET A, SIDE COVER art. 83601-MB0-000
По запросу
16
BOLT, FLANGE (10X36) art. 90101-MZ0-000
По запросу
17
BOLT, FLANGE (10X50) art. 90102-MZ0-000
По запросу
18
NUT, FLANGE CAP (10MM) art. 90202-MR1-000
По запросу
19
NUT, U (6MM) art. 90301-MG3-000
По запросу
20
NUT, FLANGE (12MM) (FUSE RASHI) art. 90306-KF0-003
По запросу
21
BAND, WIRE HARNESS art. 90650-MA6-720
По запросу
22
CLIP, BODY COVER art. 90683-GR1-003
По запросу
23
CLIP, HARNESS BAND (25MM) art. 90690-GHB-611
По запросу
23
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
24
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
25
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
26
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
27
CLIP, CABLE (30MM) art. 90690-GHB-681
По запросу
28
SCREW, PAN (4X6) art. 93500-04006-0G
По запросу
29
NUT, FLANGE (10MM) art. 90303-428-900
По запросу
30
WASHER (6.5MM) art. 90455-MZ0-B30
По запросу
31
BOLT, FLANGE (8X20) art. 95701-08020-07
По запросу
32
BOLT, FLANGE (10X50) art. 95801-10050-00
По запросу
33
BOLT, FLANGE (10X50) art. 95801-10050-07
По запросу
34
BOLT, FLANGE (12X50) art. 95801-12050-00
По запросу
35
BOLT, SOCKET (10X20) art. 96600-10020-07
По запросу
