модель 2000 года
- Модель GL1500
- Код модели GL1500C A

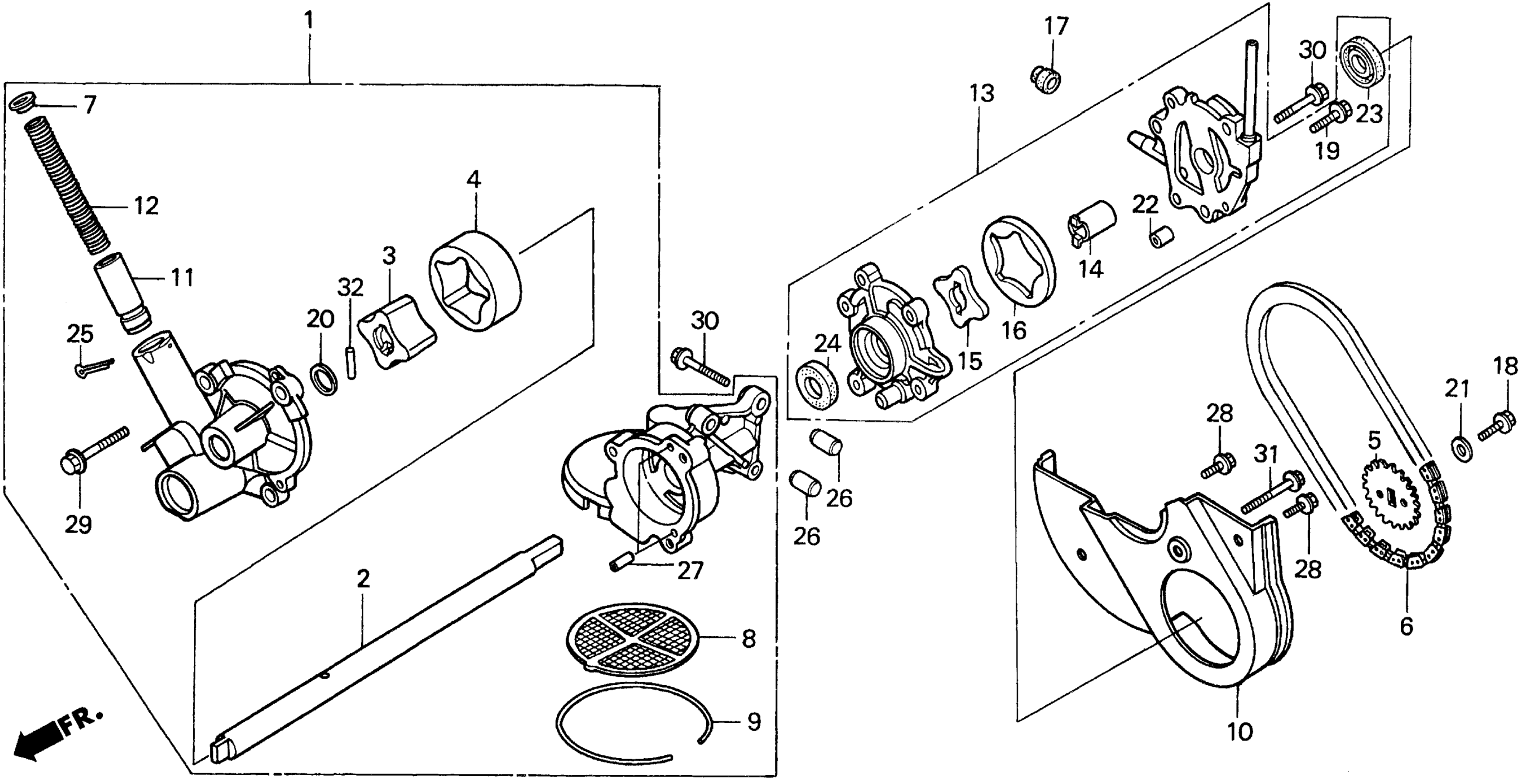

Схема масляного насоса для GL1500C A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., OIL art. 15110-MN5-030
По запросу
2
SHAFT, OIL PUMP art. 15111-MN5-020
По запросу
3
ROTOR (INNER) art. 15124-MJ0-000
По запросу
4
ROTOR (OUTER) art. 15125-MJ0-000
По запросу
5
SPROCKET, OIL PUMP DRIVEN (24T) art. 15134-MN5-000
По запросу
6
CHAIN, OIL PUMP DRIVE (SC-0412HX54L) (DAIDO) art. 15135-MN5-003
По запросу
7
SEAT, RELIEF VALVE art. 15142-371-000
По запросу
8
SCREEN, OIL PUMP art. 15150-MG7-000
По запросу
9
RING, SNAP (92MM) art. 15160-PA5-003
По запросу
10
GUIDE, OIL PUMP CHAIN art. 15171-MN5-000
По запросу
11
VALVE, RELIEF art. 15231-MN5-010
По запросу
12
SPRING, RELIEF VALVE art. 15232-MN5-000
По запросу
13
PUMP ASSY., SCAVENGE OIL art. 15240-MAM-000
По запросу
14
COLLAR, OIL PUMP art. 15243-MN5-010
По запросу
15
ROTOR (INNER) art. 15244-MN5-000
По запросу
16
ROTOR (OUTER) art. 15245-MN5-000
По запросу
17
GROMMET, SCAVENGE OIL PUMP art. 15247-MN5-000
По запросу
18
BOLT, HEX. (6X16) art. 90021-KE8-010
По запросу
19
BOLT, FLANGE (6X25) (CT200) art. 90121-952-000
По запросу
20
WASHER, THRUST (13MM) art. 90456-MC7-000
По запросу
21
WASHER (6X2.3) art. 90488-MB0-000
По запросу
22
PIN, DOWEL (8X14) art. 90501-MB0-000
По запросу
23
OIL SEAL (16X24X4) art. 91211-MN5-003
По запросу
24
OIL SEAL (13X21X4) art. 91212-MN5-003
По запросу
25
PIN, SPLIT (3.0X45) art. 94201-30450
По запросу
25
PIN, SPLIT (3.0X25) art. 94201-30250
По запросу
26
Палец 8X14 Honda art. 94301-08140
от 221 ₽
27
PIN, DOWEL (5X8) art. 94303-05080
По запросу
28
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
29
Болт 6х22 Honda art. 95701-06022-00
По запросу
30
BOLT, FLANGE (6X32) art. 95701-06032-08
По запросу
31
BOLT, FLANGE (6X45) art. 95701-06045-08
По запросу
32
ROLLER (5X17.8) art. 96220-50178
По запросу
