модель 2000 года
- Модель GL1500
- Код модели GL1500CF A

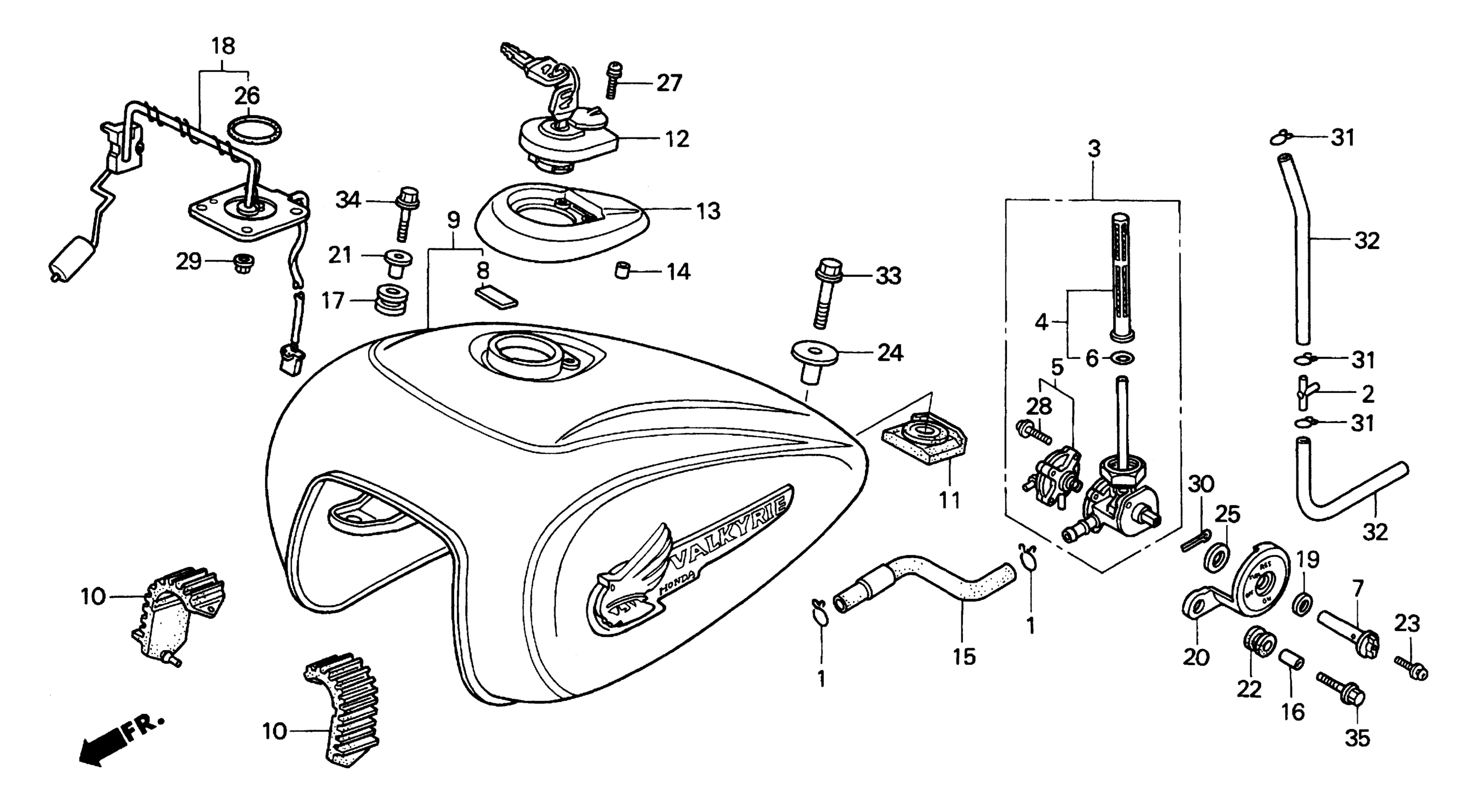

Схема топливного бака для GL1500CF A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15707-634-000
По запросу
2
T-JOINT art. 16180-195-731
По запросу
3
PETCOCK ASSY. art. 16950-MBY-033
По запросу
4
SCREEN SET, FUEL STRAINER art. 16952-MBY-003
По запросу
5
COVER SET, PETCOCK art. 16953-MBZ-B51
По запросу
6
O-RING art. 16958-KM9-005
По запросу
7
LEVER, PETCOCK art. 16963-MZ0-000
По запросу
8
FILM, PROTECTOR art. 17503-MY1-300
По запросу
9
TANK SET, FUEL (TYPE4) (WL) art. 17520-MBY-660ZA
По запросу
9
TANK SET, FUEL (TYPE2) (WL) art. 17520-MBY-000ZH
По запросу
9
TANK SET, FUEL (TYPE1) (WL) art. 17520-MBY-A00ZA
По запросу
10
CUSHION, FUEL TANK art. 17611-MZ0-000
По запросу
11
CUSHION, RR. FUEL TANK art. 17613-MM8-000
По запросу
12
CAP, FUEL FILLER art. 17620-MW3-682
По запросу
13
COVER, FUEL CAP art. 17621-MZ0-000
По запросу
14
RUBBER, CAP COVER art. 17623-MZ0-000
По запросу
15
TUBE, FUEL art. 17701-MZ0-000
По запросу
16
COLLAR, THROTTLE LEVER art. 17879-758-000
По запросу
17
RUBBER, RADIATOR MOUNTING art. 19051-GE2-000
По запросу
18
FUEL UNIT SET art. 37080-MBY-000
По запросу
19
Сальник Honda art. 43134-300-000
По запросу
20
COVER, PETCOCK LEVER art. 50356-MZ0-000
По запросу
21
COLLAR, SETTING art. 61104-422-000
По запросу
22
RUBBER, HEADLIGHT MOUNTING art. 61315-958-680
По запросу
23
SCREW-WASHER (5X25) art. 90020-KV3-000
По запросу
24
COLLAR, FUEL TANK SETTING art. 90324-MM8-680
По запросу
25
WASHER, THRUST (17.2MM) art. 90403-KV3-830
По запросу
26
O-RING (39.5X5) art. 91305-MC7-000
По запросу
27
SCREW-WASHER (4X16) art. 93892-04016-00
По запросу
28
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
29
NUT, FLANGE (6MM) art. 94050-06080
По запросу
30
PIN, SPLIT (2.5X20) art. 94201-25300
По запросу
31
CLIP, TUBE (B8) art. 95002-02080
По запросу
32
BULK HOSE, VACUUM (4.5X1000) (4.5X320) art. 95005-45001-20M
По запросу
33
BOLT, FLANGE (8X35) art. 95701-08035-07
По запросу
34
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
35
BOLT, FLANGE (6X28) art. 96001-06028-07
По запросу
