модель 2000 года
- Модель GL1500
- Код модели GL1500CF A

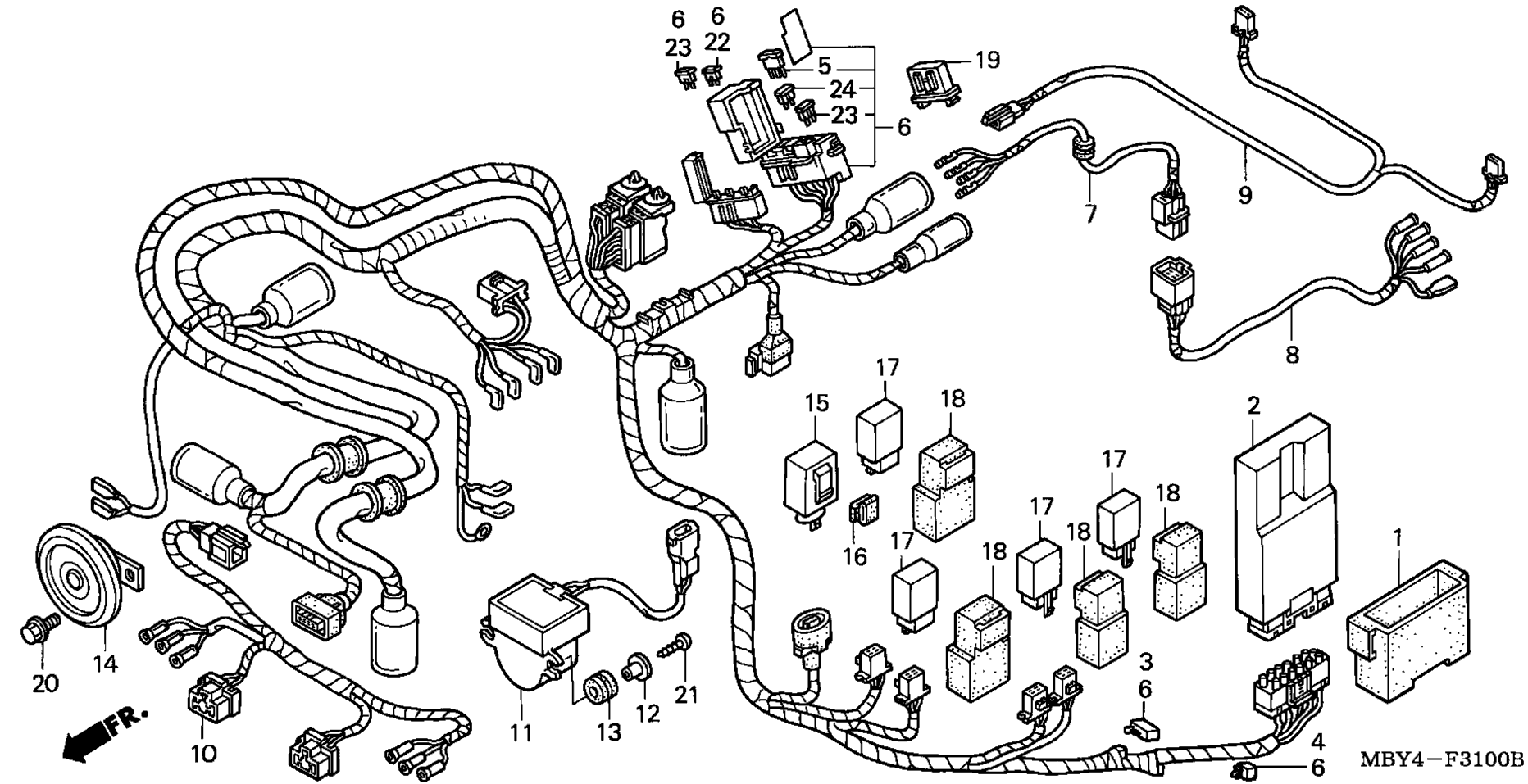

Схема жгута проводов для GL1500CF A
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, SPARK UNIT art. 30405-MBY-003
По запросу
2
MODULE, IGNITION CONTROL (CDI) art. 30410-MBY-003
По запросу
3
RECTIFIER ASSY., SILICON (SHINDENGEN) art. 31700-124-008
По запросу
4
RECTIFIER, SILICON art. 31700-196-000
По запросу
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-MBY-000
По запросу
7
SUB-HARNESS A, RR. art. 32102-MBY-000
По запросу
8
SUB-HARNESS B, RR. art. 32103-MBY-000
По запросу
9
SUB-HARNESS, TAILLIGHT art. 32107-MBY-000
По запросу
10
SUB-HARNESS, HEADLIGHT art. 32108-MBY-000
По запросу
11
SENSOR, STOP art. 35161-MZ0-023
По запросу
12
COLLAR art. 35162-MN5-003
По запросу
13
GROMMET art. 35163-MN5-003
По запросу
14
HORN (LOW) art. 38120-MBY-003
По запросу
15
RELAY, TURN SIGNAL (MITSUBA) art. 38301-KK9-952
По запросу
16
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
17
RELAY, STARTER (MITSUBA) art. 38501-GN2-014
По запросу
18
SUSPENSION, STARTER RELAY (MITSUBA) art. 38506-GC7-611
По запросу
19
STAY, FUSE BOX art. 80105-MW3-600
По запросу
20
BOLT, SPECIAL FLANGE (8X12) art. 90125-KR3-000
По запросу
21
SCREW, TAPPING (4X25) art. 93911-14620
По запросу
22
FUSE, MINI (5A) art. 98200-40500
По запросу
23
FUSE, MINI (10A) art. 98200-41000
По запросу
24
FUSE, MINI (15A) art. 98200-41500
По запросу
Другие схемы модели
Жгут проводов
