модель 2000 года
- Модель VF750 Magna
- Код модели VF750C A

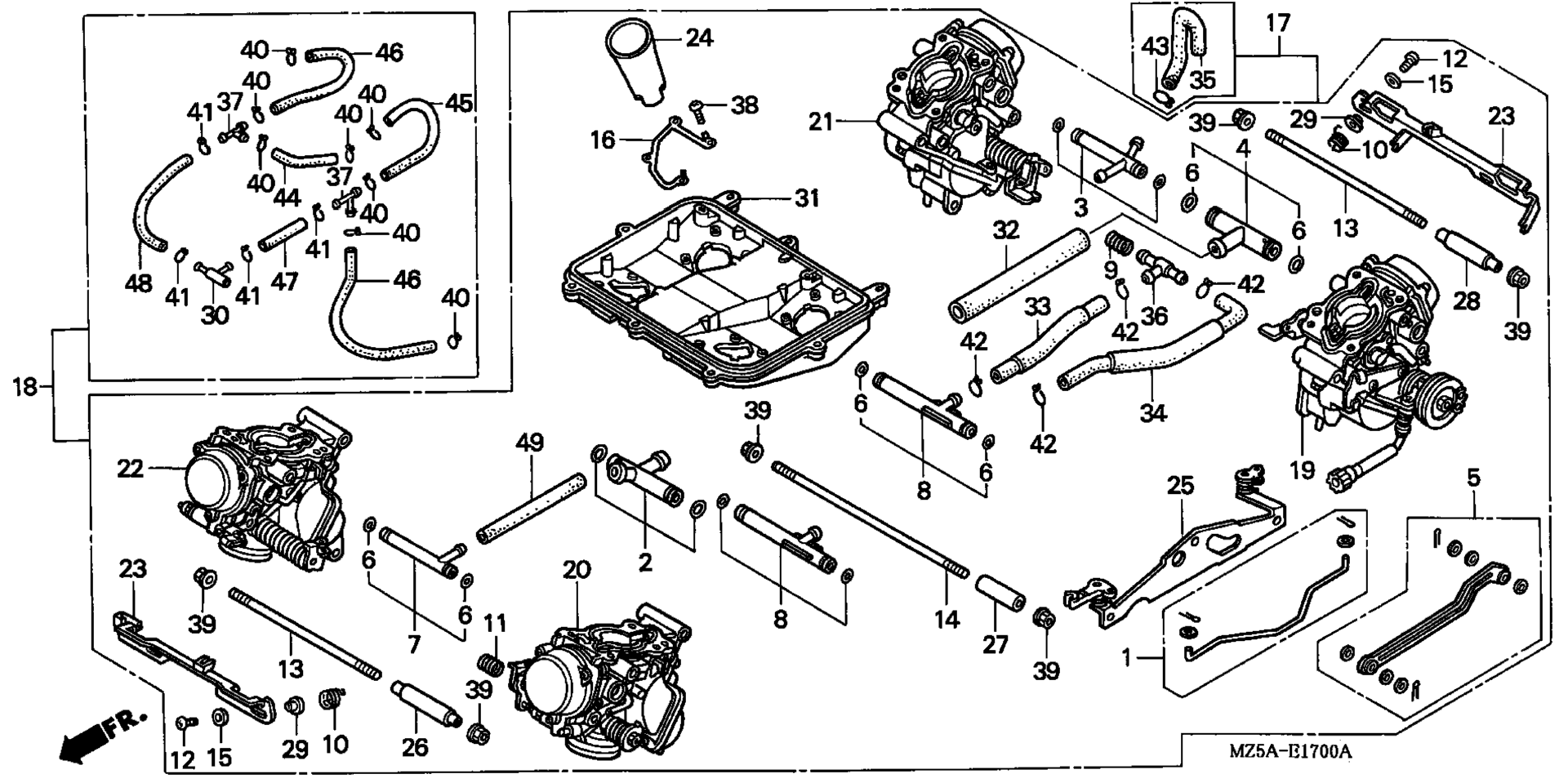

Схема карбюратора ASSY. для VF750C A
Схема
Детали
Номер
Наименование детали
Цена
1
ROD SET, LINK art. 16018-MZ5-600
По запросу
2
JOINT SET art. 16026-MZ5-600
По запросу
3
JOINT SET, FUEL art. 16027-MB6-671
По запросу
4
JOINT SET art. 16027-MZ5-600
По запросу
5
LEVER SET, LINK art. 16035-MZ5-600
По запросу
6
GASKET B SET art. 16040-MZ5-600
По запросу
7
JOINT SET, FUEL art. 16047-KE7-003
По запросу
8
JOINT SET art. 16047-MZ5-600
По запросу
9
SPRING, COMPRESSION COIL art. 16050-MZ5-600
По запросу
10
SPRING, TORSION COIL art. 16051-MZ5-670
По запросу
11
SPRING art. 16053-MB0-671
По запросу
12
SCREW, TRUSS (4X8) art. 16081-KAZ-000
По запросу
13
BOLT art. 16083-MZ5-670
По запросу
14
BOLT art. 16084-MZ5-670
По запросу
15
WASHER, PLAIN art. 16085-MV4-000
По запросу
16
WASHER art. 16090-MZ5-600
По запросу
17
CARBURETOR ASSY. art. 16100-MZ5-670
По запросу
19
CARBURETOR ASSY. 1 art. 16101-MZ5-670
По запросу
20
CARBURETOR ASSY. 2 art. 16102-MZ5-670
По запросу
21
CARBURETOR ASSY. 3 art. 16103-MZ5-670
По запросу
22
CARBURETOR ASSY. 4 art. 16104-MZ5-670
По запросу
23
LEVER, STARTER art. 16121-MZ5-600
По запросу
24
FUNNEL, AIR art. 16141-MZ5-600
По запросу
25
STAY, JOINT art. 16169-MZ5-670
По запросу
26
COLLAR art. 16172-MZ5-670
По запросу
27
COLLAR art. 16173-MZ5-670
По запросу
28
COLLAR art. 16174-MZ5-670
По запросу
29
COLLAR art. 16175-MZ1-000
По запросу
31
BASE, AIR CLEANER art. 16188-MZ5-600
По запросу
32
TUBE (15X170) art. 16195-MZ5-670
По запросу
33
TUBE, FUEL art. 16197-MZ5-670
По запросу
34
TUBE, FUEL art. 16198-MZ5-671
По запросу
35
TUBE art. 16199-MZ5-670
По запросу
36
T-JOINT art. 17193-MN5-000
По запросу
38
SCREW, PAN (4X16) art. 93500-04016-0G
По запросу
39
NUT, FLANGE (6MM) art. 94050-06000
По запросу
42
CLIP, TUBE (B12) art. 95002-02129
По запросу
43
CLIP, TUBE (B12.5) art. 95002-02139
По запросу
49
BULK HOSE, VACUUM (7X1000) (7X140) art. 95005-70001-50M
По запросу
Другие схемы модели
Карбюратор ASSY.
