модель 2000 года
- Модель VF750 Magna
- Код модели VF750C A

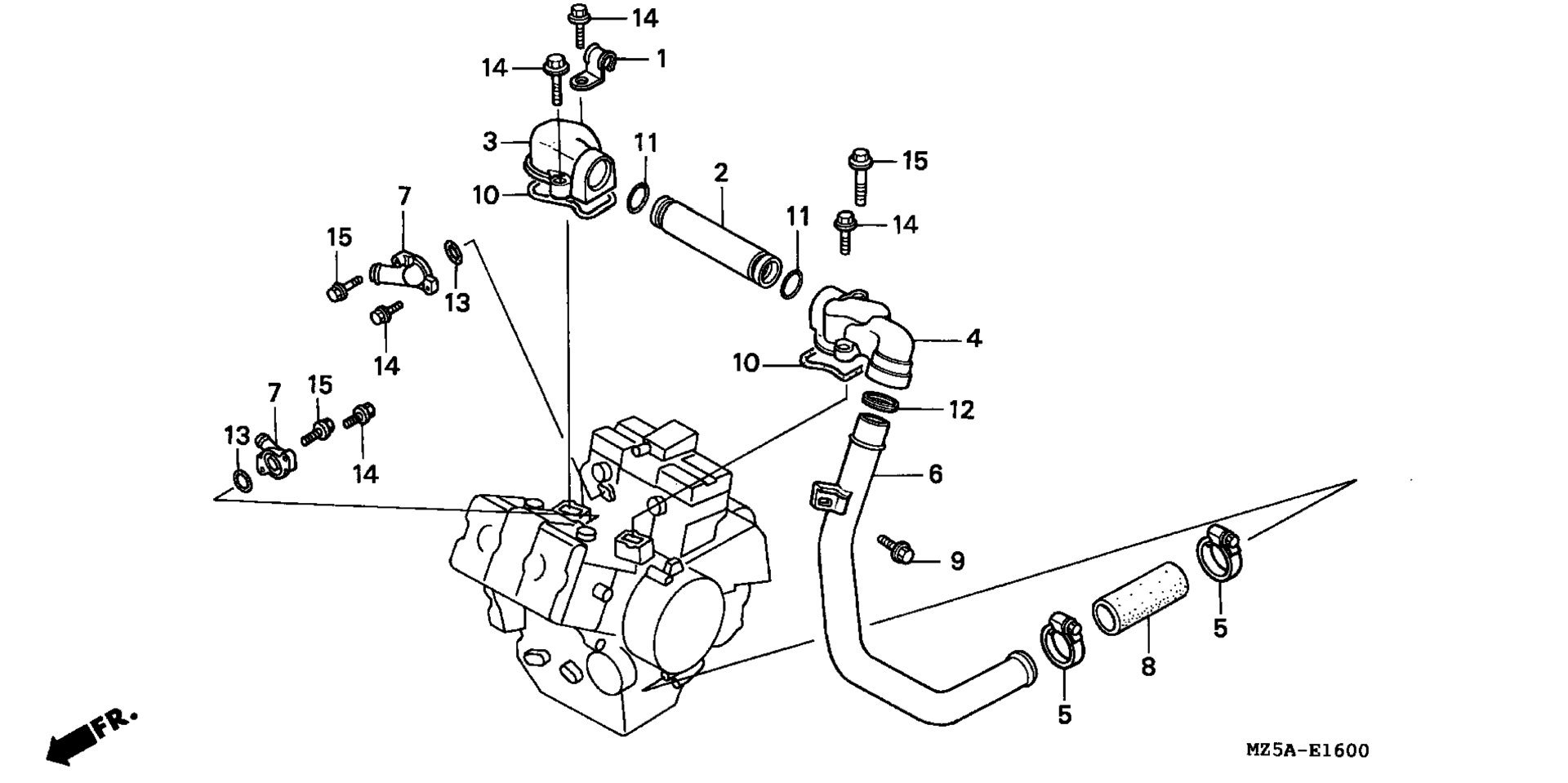

Схема системы охлаждения Pipe для VF750C A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP B, TUBE art. 16106-KW7-900
По запросу
2
PIPE, CONNECTING art. 19507-MB0-000
По запросу
3
CAP A, CONNECTING PIPE art. 19508-MZ5-000
По запросу
4
CAP B, CONNECTING PIPE art. 19509-MZ5-000
По запросу
5
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
6
PIPE A, WATER art. 19521-ML7-000
По запросу
7
JOINT, WATER art. 19523-MT4-000
По запросу
8
HOSE A, WATER art. 19525-ML7-000
По запросу
9
BOLT, FLANGE (6X12) (NSHF) art. 90004-GHB-610
По запросу
10
GASKET, CONNECTING CAP art. 91301-MB0-000
По запросу
11
O-RING (18.3X2.3) (ARAI) art. 91301-147-023
По запросу
12
SEAL, WATER PIPE art. 91315-MB0-013
По запросу
13
O-RING (21.2X2.4) (ARAI) art. 91331-PC9-003
По запросу
14
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
15
BOLT, FLANGE (6X35) art. 96001-06035-00
По запросу
