модель 2000 года
- Модель VT1100
- Код модели VT1100C2 A

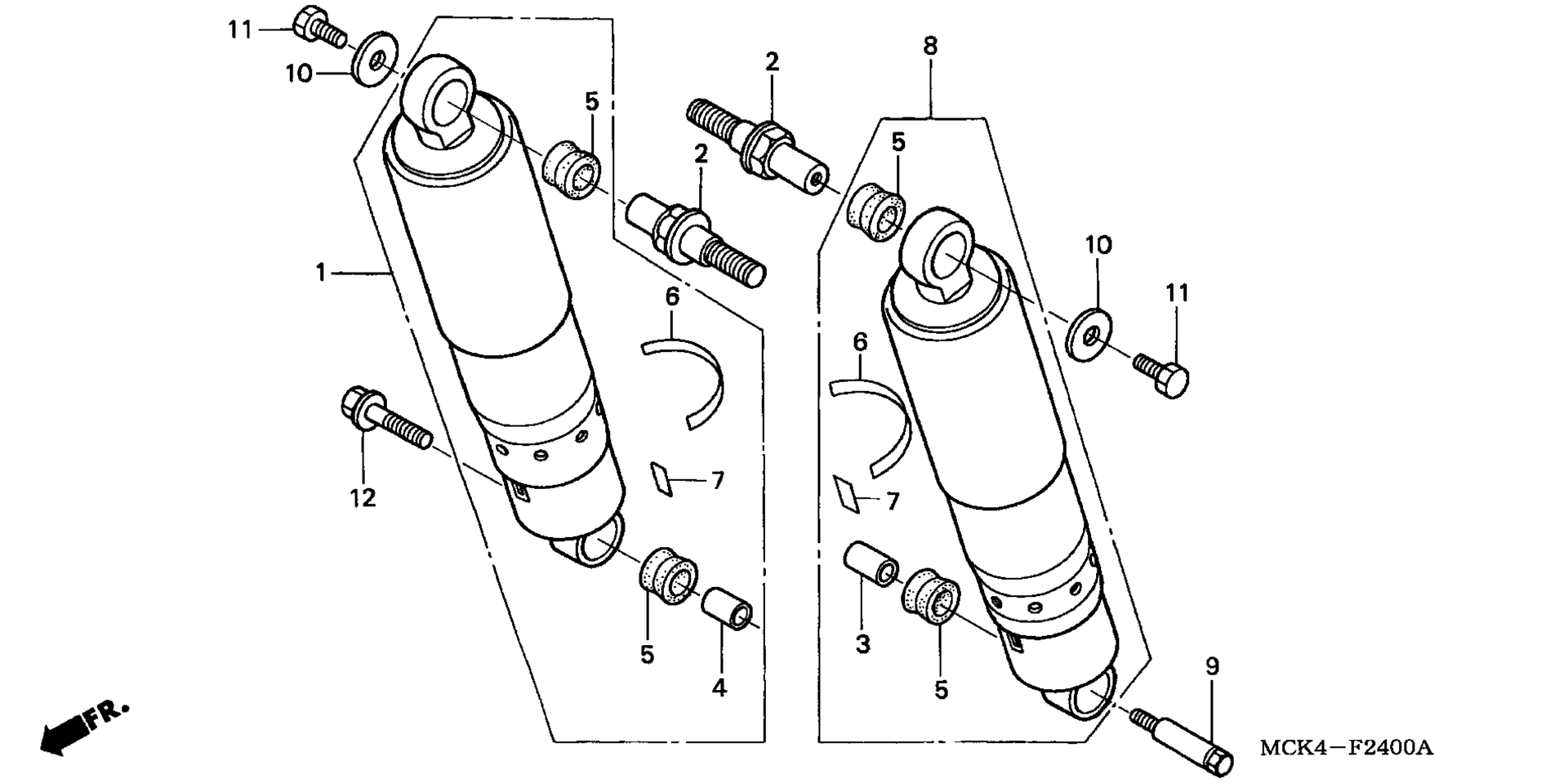

Схема заднего амортизатора для VT1100C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION ASSY., R. RR. art. 52400-MCK-G01
По запросу
2
BOLT, RR. SHOCK ABSORBER art. 52452-MAH-A40
По запросу
3
COLLAR, RR. SHOCK ABSORBER art. 52486-MG9-671
По запросу
4
COLLAR, RR. SHOCK ABSORBER art. 52486-463-000
По запросу
5
BUSH, RR. SHOCK ABSORBER art. 52489-KR3-003
По запросу
6
LABEL A art. 52496-MB4-003
По запросу
7
LABEL B, RR. CUSHION art. 52497-KR3-003
По запросу
8
CUSHION ASSY., L. RR. art. 52500-MCK-G01
По запросу
9
BOLT, RR. CUSHION art. 90159-MCK-G00
По запросу
10
WASHER (8.5X26) art. 90504-ME4-000
По запросу
11
BOLT, HEX. (8X12) art. 95501-08012-02
По запросу
12
BOLT, FLANGE (10X35) art. 95801-10035-02
По запросу
Другие схемы модели
Задний амортизатор
