модель 2000 года
- Модель VT1100
- Код модели VT1100C2 A

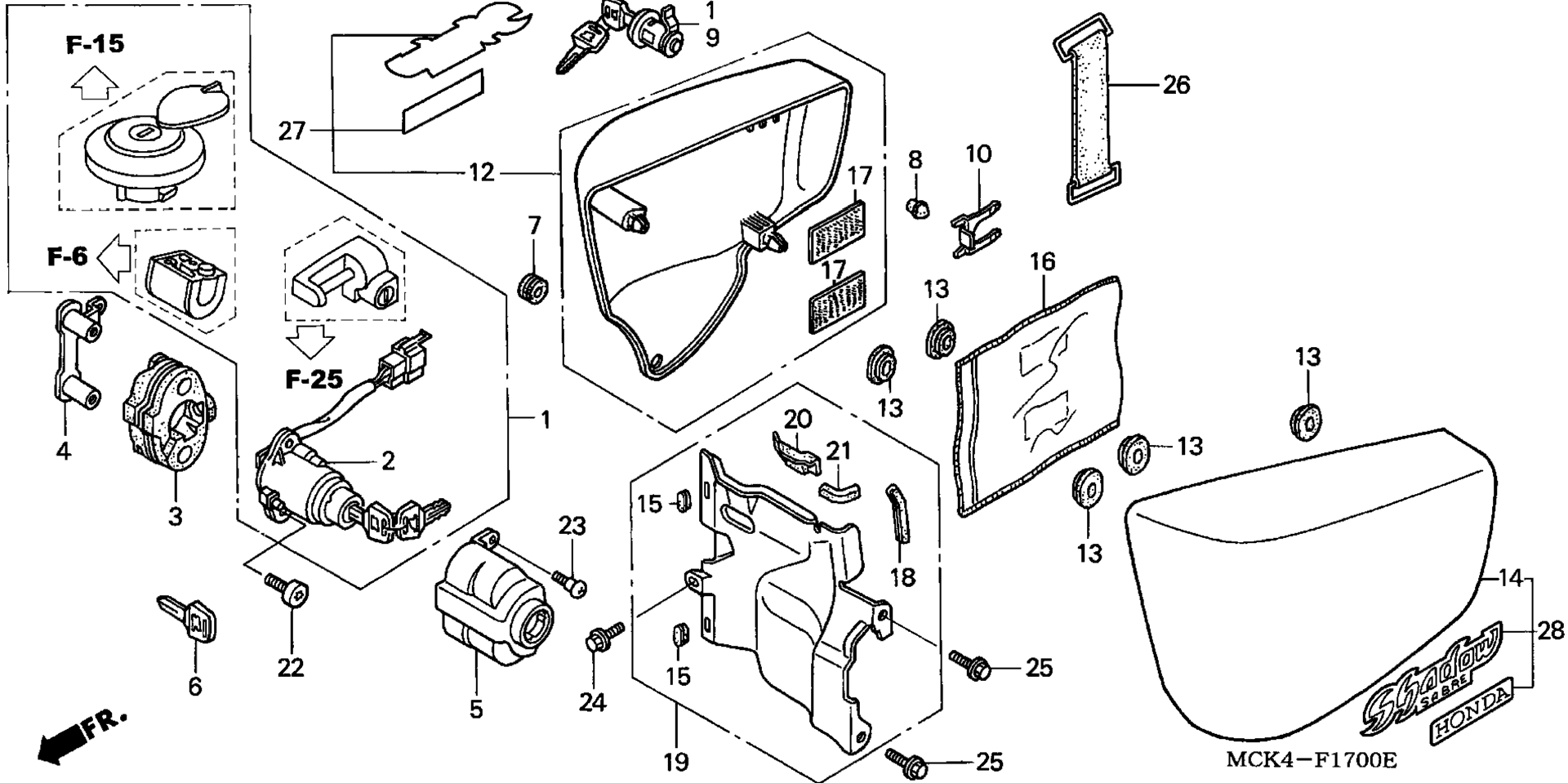

Схема боковой крышки для VT1100C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
LOCK SET art. 35010-MCK-A01
По запросу
2
SWITCH ASSY., COMBINATION art. 35100-MCK-A00
По запросу
3
BASE, COMBINATION SWITCH art. 35102-MR1-000
По запросу
4
COLLAR, COMBINATION SWITCH art. 35103-MR1-000
По запросу
5
COVER, COMBINATION SWITCH art. 35110-MR1-000
По запросу
6
KEY, BLANK (TYPE 2) (KEY NO. CXX / DXX) art. 35122-MR1-770
По запросу
6
KEY, BLANK (TYPE 1) (KEY NO. AXX / BXX) art. 35121-MR1-770
По запросу
7
GROMMET, SIDE COVER art. 50142-437-970
По запросу
8
CAP, STEP HOLDER END art. 50713-ML0-720
По запросу
9
LOCK ASSY., POCKET LID art. 64228-MT3-003
По запросу
10
SPRING, LOCK SETTING art. 77211-ME4-000
По запросу
12
COVER, R. SIDE *R223P* (PEARL SEDONA RED) art. 83500-MAH-000ZQ
По запросу
12
COVER, R. SIDE *NH1* (BLACK) art. 83500-MAH-000ZH
По запросу
13
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
14
COVER, L. SIDE *NH1* (BLACK) art. 83600-MAH-000ZH
По запросу
14
COVER, L. SIDE *R223P* (PEARL SEDONA RED) art. 83600-MAH-000ZQ
По запросу
15
GROMMET, SIDE COVER art. 83602-MM8-000
По запросу
16
BAG, OWNER’S MANUAL art. 83642-MAH-A40
По запросу
17
TAPE, MAGIC (25X50) (FEMALE) art. 83643-355-300
По запросу
18
RUBBER, PROTECTOR art. 83701-MAH-300
По запросу
19
COVER ASSY., CENTER art. 83702-MAH-000
По запросу
20
RUBBER C, PROTECTOR art. 83704-MAH-300
По запросу
21
RUBBER D, PROTECTOR art. 83705-MAH-300
По запросу
22
BOLT, TORX (6X14) art. 90107-KCR-000
По запросу
23
SCREW, RR. COVER art. 90114-GB6-920
По запросу
24
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
25
BOLT, FLANGE (6X12) art. 96001-06012-02
По запросу
26
BAND A, BATTERY art. 95012-11001
По запросу
