модель 2002 года
- Модель VT1100
- Код модели VT1100C2 AC

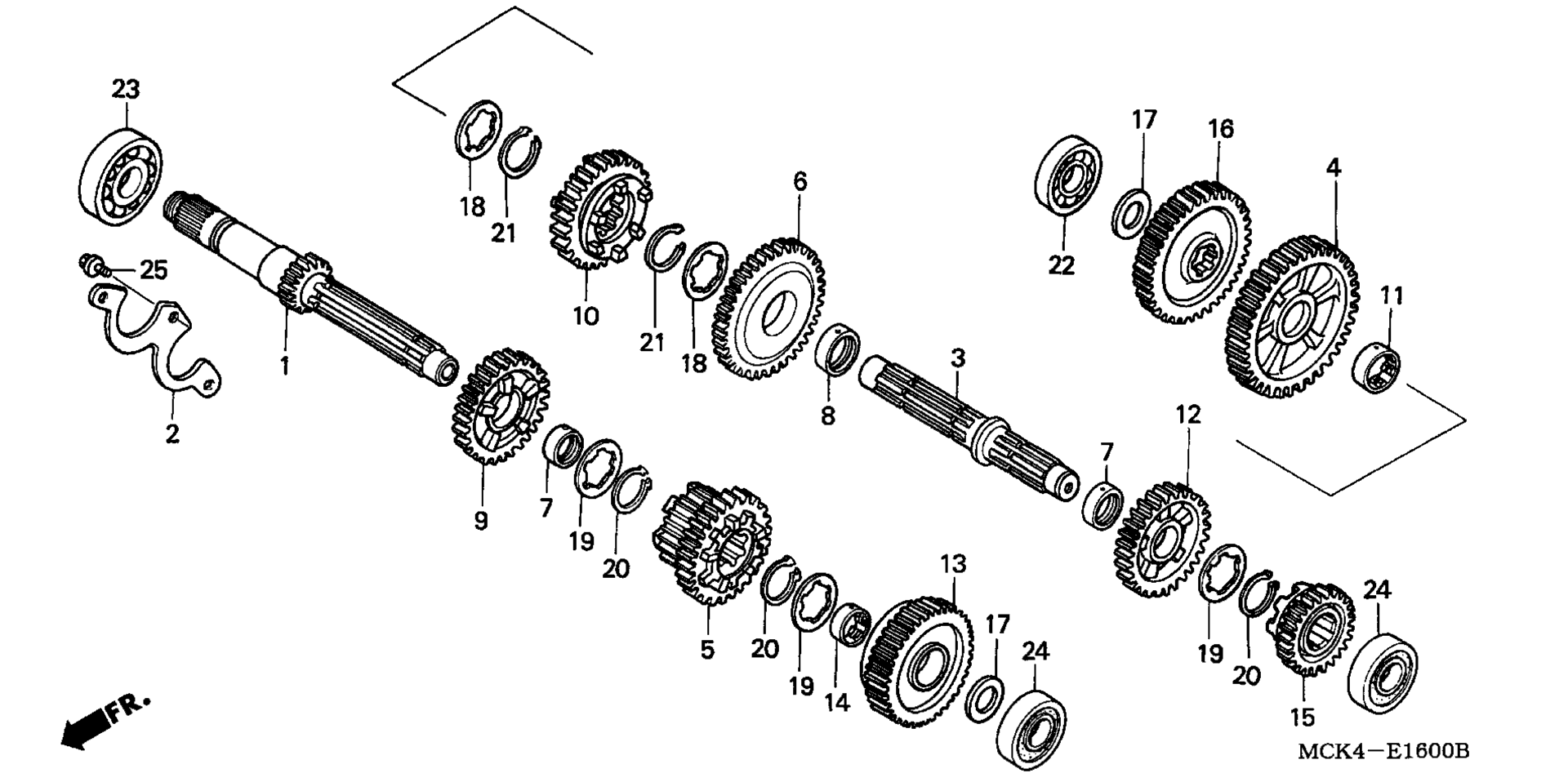

Схема трансмиссии для VT1100C2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (16T) art. 23211-MCK-A00
По запросу
2
PLATE, BEARING art. 23212-MK7-670
По запросу
3
COUNTERSHAFT art. 23220-MCK-A00
По запросу
4
GEAR, COUNTERSHAFT FIRST (38T) art. 23421-MCK-A00
По запросу
5
GEAR, MAINSHAFT SECOND & FOURTH (23T/36T) art. 23431-MCK-A00
По запросу
6
GEAR, COUNTERSHAFT SECOND art. 23441-MBH-000
По запросу
7
COLLAR (28MM) art. 23442-ML7-000
По запросу
8
COLLAR (30X11.2) art. 23442-MS2-610
По запросу
9
GEAR, MAINSHAFT THIRD (27T) art. 23451-MAA-610
По запросу
10
GEAR, COUNTERSHAFT THIRD (28T) art. 23461-MCK-A00
По запросу
11
COLLAR, SPLINE (30X11) art. 23462-MAT-000
По запросу
12
GEAR, COUNTERSHAFT FOURTH (32T) art. 23481-MAA-610
По запросу
13
GEAR, MAINSHAFT FIFTH (30T) art. 23491-MCK-A00
По запросу
14
COLLAR, SPLINE (28X17) art. 23492-MCK-A00
По запросу
15
GEAR, COUNTERSHAFT FIFTH (23T) art. 23501-MCK-A00
По запросу
16
GEAR, FINAL DRIVE (33T) art. 23725-MCK-A00
По запросу
17
WASHER (20X37X2) art. 90404-KK0-000
По запросу
18
WASHER, SPLINE (30X36X1.5) art. 90452-MAT-000
По запросу
19
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
20
CIRCLIP (28MM) art. 90601-422-000
По запросу
21
CIRCLIP (30MM) art. 90604-MG8-000
По запросу
22
BEARING, RADIAL BALL (20X52X15) (TOYO) art. 91003-MG8-003
По запросу
23
BEARING, RADIAL BALL (305/28) (TOYO) art. 91004-MG8-003
По запросу
24
BEARING, SEALED BALL (20X52X15) (TOYO) art. 91005-MG8-003
По запросу
25
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
