модель 2002 года
- Модель VT1100
- Код модели VT1100C2 AC

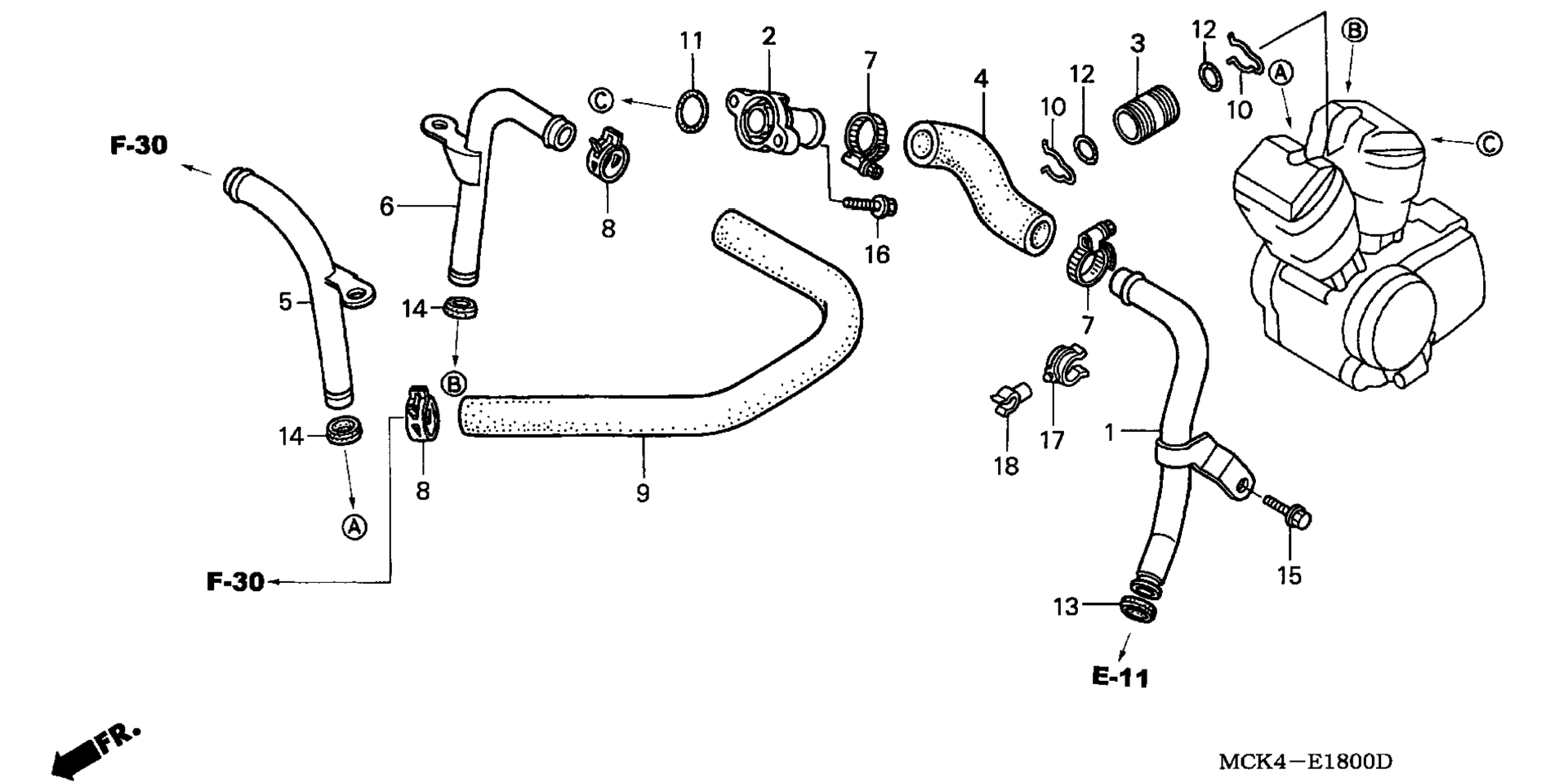

Схема системы охлаждения Pipe для VT1100C2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, INLET WATER art. 19501-MAA-A00
По запросу
2
JOINT, WATER HOSE art. 19504-MAA-A00
По запросу
3
JOINT, WATER art. 19505-MAA-A00
По запросу
4
HOSE, IN. WATER art. 19506-MAA-A00
По запросу
5
PIPE, FR. WATER OUTLET art. 19510-MCK-A00
По запросу
6
PIPE A, OUTLET WATER art. 19511-MM8-000
По запросу
7
CLAMP, HOSE (30-37MM) art. 19516-GAG-003
По запросу
8
CLIP, WATER HOSE art. 19517-KM9-000
По запросу
9
HOSE B, OUTLET WATER art. 19522-MM8-000
По запросу
10
CLIP, RING (22MM) art. 90601-MAA-A00
По запросу
11
O-RING (29X2.4) art. 91301-MAA-A00
По запросу
12
O-RING (21.5X2) art. 91310-MB0-003
По запросу
13
SEAL, WATER PIPE (22.5MM) art. 91315-MAH-003
По запросу
14
SEAL, WATER PIPE art. 91315-ME9-003
По запросу
15
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
16
Болт 6х22 Honda art. 95701-06022-00
По запросу
