модель 2002 года
- Модель VT1100
- Код модели VT1100C3 AC

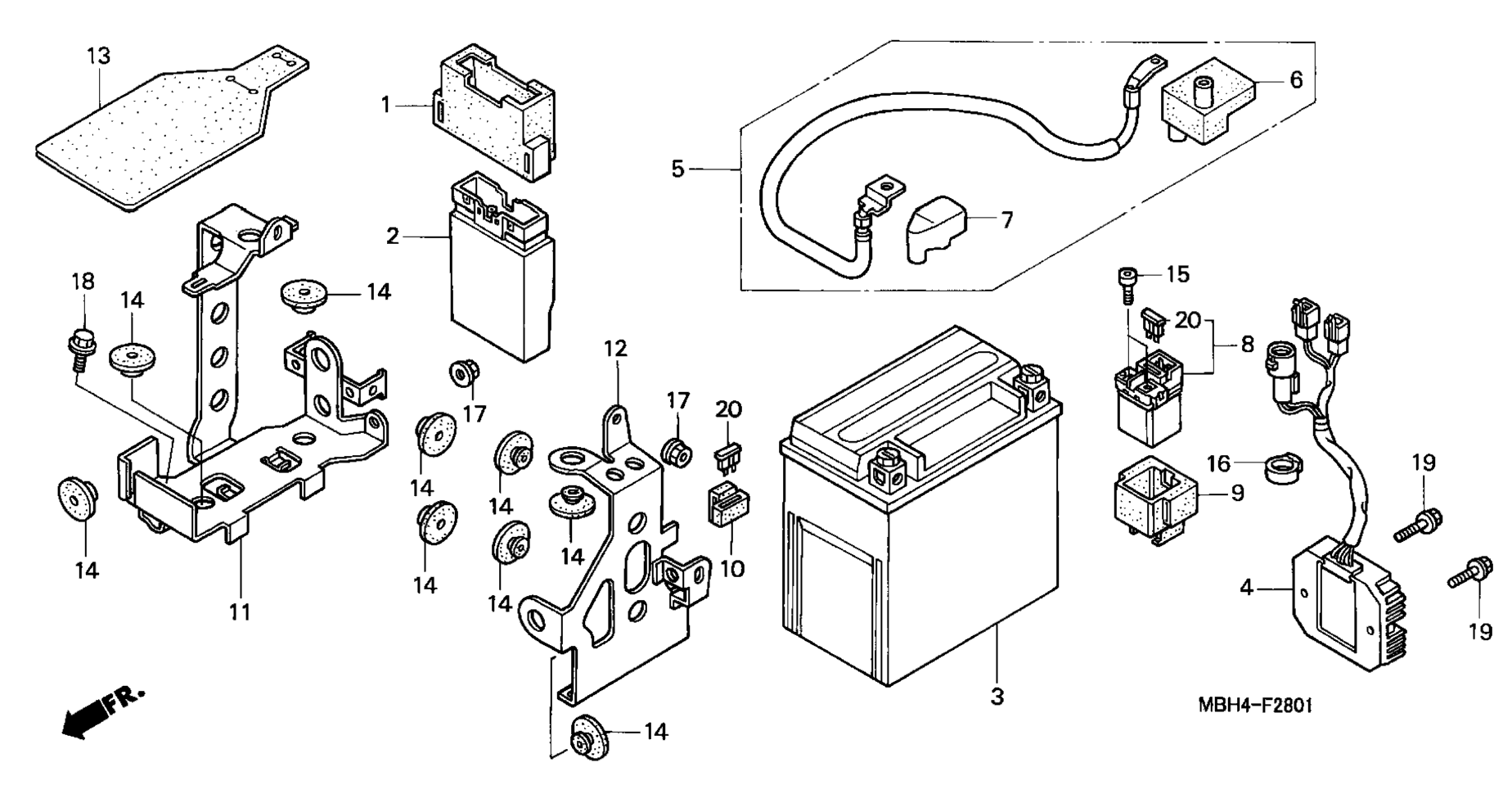

Схема аккумулятора (2) для VT1100C3 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, SPARK UNIT art. 30405-MBT-610
По запросу
2
MODULE, IGNITION CONTROL (CDI) art. 30410-MBH-A21
По запросу
3
BATTERY (YTX14-BS) (YUASA) art. 31500-HC4-726AH
По запросу
4
RECTIFIER ASSY., REGULATOR art. 31600-MCK-A01
По запросу
5
CABLE, STARTER BATTERY art. 32401-MCK-A00
По запросу
6
COVER, STARTER MAGNETIC TERMINAL art. 32406-MZ5-000
По запросу
7
COVER, BATTERY TERMINAL art. 32412-MY9-790
По запросу
8
SWITCH ASSY., STARTER MAGNETIC art. 35850-MT4-003
По запросу
9
RUBBER, SHOCK art. 35856-KBG-007
По запросу
10
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
11
BOX, BATTERY art. 50325-MCK-A01
По запросу
12
BAND, BATTERY art. 50327-MCK-A00
По запросу
13
RUBBER, BATTERY COVER art. 50332-MCK-A00
По запросу
14
RUBBER, BATTERY BOX art. 83618-323-000
По запросу
15
BOLT, SOCKET (5X9) art. 90111-MR5-000
По запросу
16
CLIP, WIRE HARNESS art. 90683-KJ2-003
По запросу
17
NUT, FLANGE (6MM) art. 94050-06080
По запросу
18
BOLT, FLANGE (6X10) art. 95701-06010-07
По запросу
19
BOLT, FLANGE (6X28) art. 95701-06028-08
По запросу
20
FUSE, BLADE (30A) art. 98200-33000
По запросу
