модель 2002 года
- Модель VT1100
- Код модели VT1100C3 AC

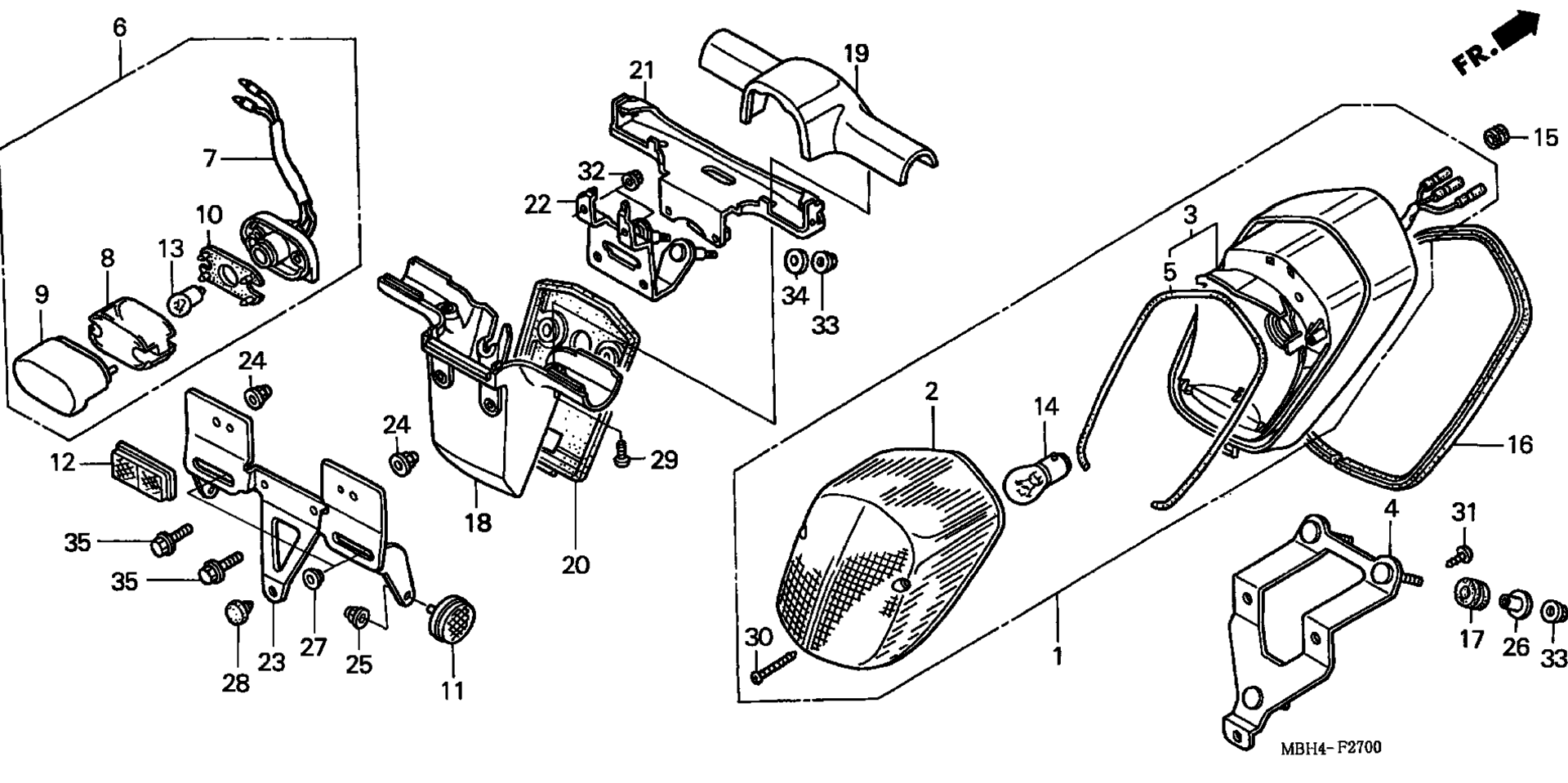

Схема заднего фонаря для VT1100C3 AC
Схема
Детали
Номер
Наименование детали
Цена
1
TAILLIGHT ASSY. art. 33701-MBH-A21
По запросу
2
LENS, TAILLIGHT art. 33702-MZ0-003
По запросу
3
BASE, TAILLIGHT art. 33704-MBH-A21
По запросу
4
BRACKET, TAILLIGHT art. 33705-MBA-000
По запросу
5
GASKET, TAILLIGHT art. 33709-MZ0-000
По запросу
6
LIGHT ASSY., LICENSE (12V 8W) art. 33720-MZ0-671
По запросу
7
BASE, LICENSE LIGHT art. 33721-MZ0-003
По запросу
8
LENS, LICENSE LIGHT art. 33722-MB1-013
По запросу
9
COVER, LICENSE LIGHT art. 33727-KR3-000
По запросу
10
GASKET, LENS art. 33729-MB1-003
По запросу
11
REFLECTOR, RR. REFLEX (RED) art. 33741-HB9-641
По запросу
12
REFLECTOR, RR. REFLEX art. 33741-MR1-671
По запросу
13
BULB, LICENSE LIGHT (12V4CP) art. 34909-505-003
По запросу
14
BULB (12V 23/8W) (STANLEY) art. 34905-425-671
По запросу
15
GROMMET, OIL TUBE art. 55204-GJ2-000
По запросу
16
RUBBER, TAILLIGHT art. 64121-MBH-000
По запросу
17
RUBBER, RR. FENDER CUSHION art. 80101-310-000
По запросу
18
BRACKET, LICENSE LIGHT art. 80120-MZ0-000
По запросу
19
COVER, LICENSE LIGHT art. 80121-MZ0-700
По запросу
20
RUBBER, LICENSE LIGHT CUSHION art. 80125-MZ0-000
По запросу
21
STAY A, LICENSE LIGHT art. 80126-MZ0-700
По запросу
22
STAY B, LICENSE LIGHT art. 80127-MZ0-700
По запросу
23
BRACKET, NUMBER PLATE art. 84701-MBH-000
По запросу
24
NUT, FLANGE CAP (5MM) art. 90167-SA0-980
По запросу
25
NUT, FLANGE CAP (6MM) art. 90301-MA6-003
По запросу
26
COLLAR, HEADLIGHT BRACKET art. 90501-MJ6-000
По запросу
27
WASHER (6X20) art. 90512-300-000
По запросу
28
PLUG, HOLE art. 90852-446-630
По запросу
29
SCREW, PAN (5X14) art. 93500-05014-0A
По запросу
30
SCREW, TAPPING (4X35) art. 93901-348G0
По запросу
31
SCREW, TAPPING (5X12) art. 93903-25210
По запросу
32
NUT, FLANGE (4MM) art. 94050-04000
По запросу
33
NUT, FLANGE (6MM) art. 94050-06000
По запросу
34
WASHER, PLAIN (6MM) art. 94103-06000
По запросу
35
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
