модель 2002 года
- Модель VTR 1000F
- Код модели VTR1000F A

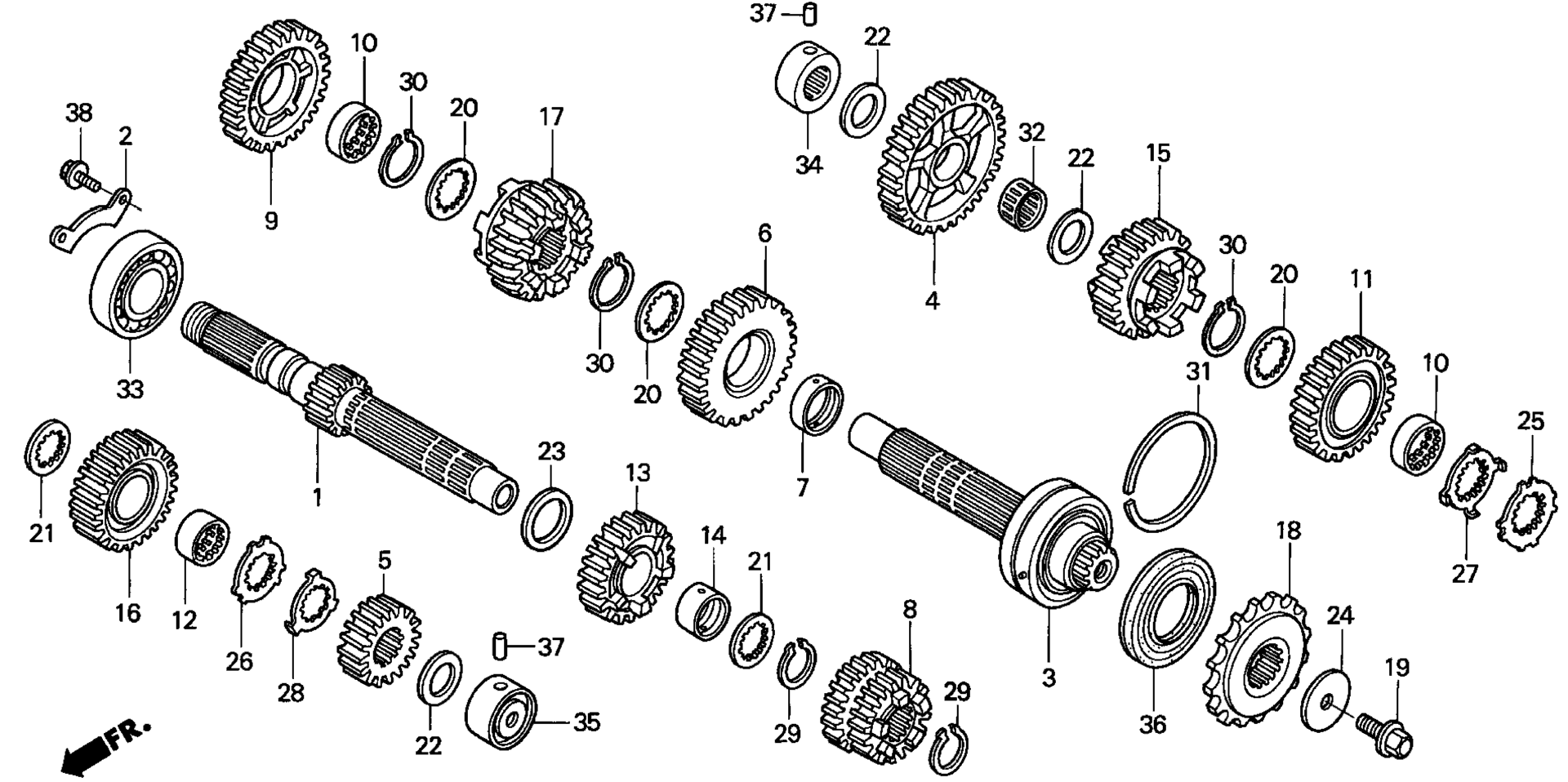

Схема трансмиссии для VTR1000F A
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT art. 23211-MBB-000
По запросу
2
PLATE, BEARING SETTING art. 23212-MV9-670
По запросу
3
COUNTERSHAFT art. 23220-MBB-000
По запросу
4
GEAR, COUNTERSHAFT FIRST (41T) art. 23421-MBB-000
По запросу
5
GEAR, MAINSHAFT SECOND (16T) art. 23431-MBB-000
По запросу
6
GEAR, COUNTERSHAFT THIRD (29T) art. 23441-MBB-000
По запросу
7
COLLAR (30X11.2) art. 23442-MS2-610
По запросу
8
GEAR, MAINSHAFT THIRD & FOURTH (21T/29T) art. 23451-MBB-000
По запросу
9
GEAR, COUNTERSHAFT THIRD (30T) art. 23461-MBB-000
По запросу
10
COLLAR, SPLINE (30X11) art. 23462-MAT-000
По запросу
11
GEAR, COUNTERSHAFT FOURTH (35T) art. 23481-MBB-000
По запросу
12
COLLAR, SPLINE (28X13.5) art. 23482-MR7-000
По запросу
13
GEAR, MAINSHAFT FIFTH (25T) art. 23491-MBB-000
По запросу
14
COLLAR (28X13) art. 23495-MM5-000
По запросу
15
GEAR, COUNTERSHAFT FIFTH (27T) art. 23501-MBB-000
По запросу
16
GEAR, MAINSHAFT SIXTH (26T) art. 23511-MBB-000
По запросу
17
GEAR, COUNTERSHAFT SIXTH (25T) art. 23521-MBB-000
По запросу
18
SPROCKET, DRIVE (16T) art. 23801-MCJ-000
По запросу
19
BOLT, SPECIAL (10MM) art. 90037-422-003
По запросу
20
WASHER, SPLINE (30X36X1.5) art. 90452-MAT-000
По запросу
21
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
22
WASHER B, THRUST (22MM) (BLUE) art. 90455-ML7-000
По запросу
23
WASHER, THRUST (28MM) art. 90458-729-920
По запросу
24
WASHER (10.2MM) art. 90459-438-000
По запросу
25
WASHER, SPLINE (30MM) art. 90463-MAT-000
По запросу
26
WASHER, SPLINE (28MM) art. 90463-MR7-000
По запросу
27
WASHER, LOCK (30MM) art. 90464-MAT-000
По запросу
28
WASHER, LOCK (28MM) art. 90464-MR7-000
По запросу
29
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
30
CIRCLIP (30MM) art. 90604-MM5-000
По запросу
31
RING, SNAP (72MM) art. 90605-MM5-000
По запросу
32
BEARING, NEEDLE (22X26X13) art. 91001-MB6-680
По запросу
33
BEARING, RADIAL BALL (28X62X16) art. 91004-MBT-003
По запросу
34
BEARING, NEEDLE (22X38X16) art. 91022-MCF-003
По запросу
35
BEARING, NEEDLE (22X38X19.3) art. 91025-MCF-003
По запросу
36
OIL SEAL (39X72X8) art. 91207-MBB-013
По запросу
37
PIN B, DOWEL (8X10) art. 94302-08100
По запросу
38
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
