модель 2002 года
- Модель VTR 1000F
- Код модели VTR1000F A

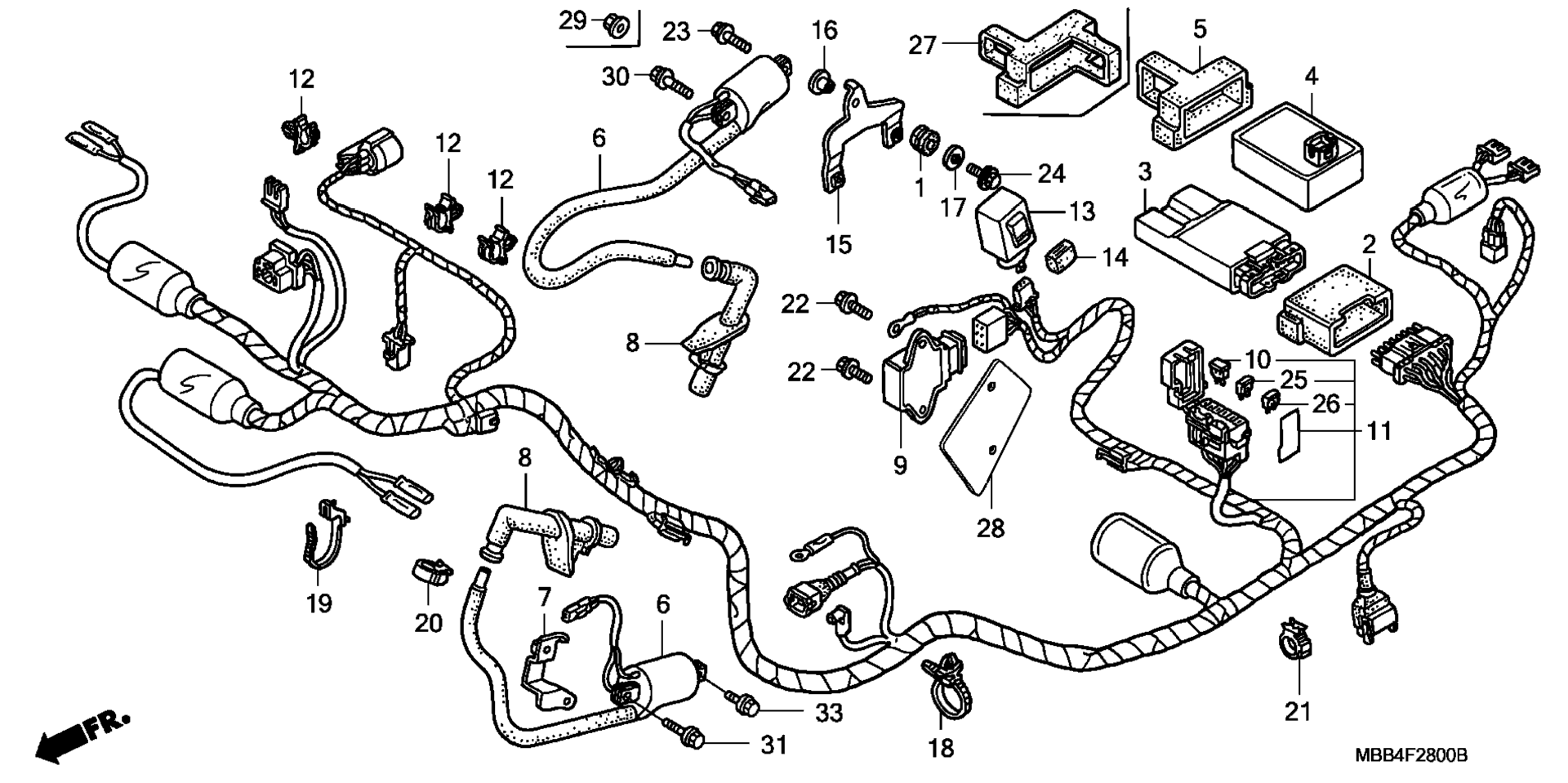

Схема жгута проводов для VTR1000F A
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET A, RR. COVER (8X16X6.6) art. 11344-MB0-000
По запросу
2
CUSHION, SPARK UNIT art. 30405-MBT-610
По запросу
3
MODULE, IGNITION CONTROL (CDI) art. 30410-MBB-A21
По запросу
4
CONVERTER UNIT, C.D.I. art. 30450-MBB-E31
По запросу
6
COIL, IGNITION art. 30501-MBB-E30
По запросу
7
STAY, IGNITION COIL art. 30513-MBB-D40
По запросу
8
CAP ASSY., NOISE SUPPRESSOR art. 30700-MBB-640
По запросу
9
RECTIFIER ASSY., REGULATE (SHINDENGEN) art. 31600-MV4-010
По запросу
10
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
11
WIRE HARNESS art. 32100-MBB-A20
По запросу
12
CLIP, WIRE HARNESS art. 32171-GJ1-003
По запросу
13
RELAY, TURN SIGNAL (MITSUBA) art. 38301-KK9-952
По запросу
14
SUSPENSION, TURN SIGNAL RELAY (MITSUBA) art. 38306-KK4-000
По запросу
15
STAY, RR. IGNITION COIL art. 50260-MBB-D40
По запросу
16
COLLAR, LOCK SETTING art. 83119-MG9-000
По запросу
17
WASHER (6MM) art. 90485-286-000
По запросу
18
STRAP, CABLE (105MM) (BLACK) art. 90672-SB2-003
По запросу
19
CLIP, HARNESS BAND (25MM) art. 90690-GHB-611
По запросу
20
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
21
CLIP, CABLE (30MM) art. 90690-GHB-681
По запросу
22
BOLT, FLANGE (6X20) art. 96001-06020-00
По запросу
24
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
25
FUSE, MINI (10A) art. 98200-41000
По запросу
26
FUSE, MINI (20A) art. 98200-42000
По запросу
27
SUSPENSION, C.D.I. CONVERTER art. 30455-MCF-000
По запросу
28
SPACER, REGULATOR RECTIFIER art. 31605-MBT-D10
По запросу
29
NUT, FLANGE (6MM) art. 94050-06000
По запросу
30
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
31
Болт 6х25 Honda art. 96001-06025-00
По запросу
33
BOLT, FLANGE (6X18) art. 96001-06018-00
По запросу
