модель 2003 года
- Модель CBR1100XX
- Код модели CBR1100XX A

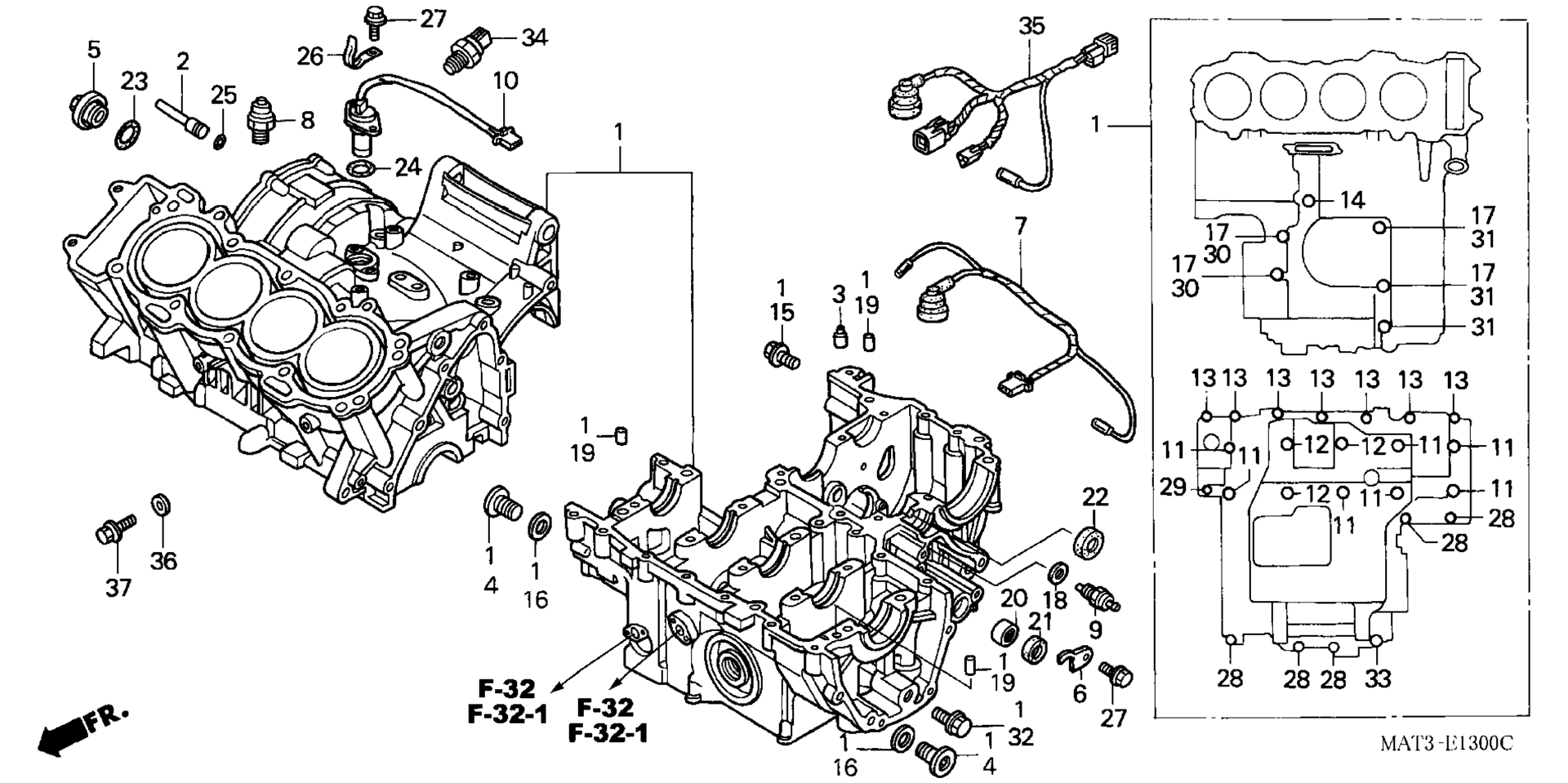

Схема картера для CBR1100XX A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MAT-E00
По запросу
2
PLUG, SEALING art. 11103-MAT-000
По запросу
3
ORIFICE (1.2MM) art. 11104-MW0-000
По запросу
4
BOLT, SEALING (20MM) art. 90048-ME5-000
По запросу
5
Заливная пробка заднего редуктора art. 12361-300-000
от 1 470 ₽
6
PLATE, SPINDLE art. 24612-MAL-600
По запросу
8
SWITCH ASSY., OIL PRESSURE (DENSO) art. 37240-P13-013
По запросу
9
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-KE8-003
По запросу
10
SENSOR ASSY., SPEEDOMETER art. 37700-MAT-611
По запросу
11
BOLT, FLANGE (9X110) art. 90015-MAT-000
По запросу
12
BOLT, FLANGE (9X135) art. 90016-MAT-000
По запросу
13
BOLT, FLANGE (7X40) art. 90017-MAT-000
По запросу
14
BOLT, FLANGE (8X115) art. 90018-MAT-000
По запросу
15
BOLT, SEALING (8MM) art. 90019-MAT-000
По запросу
17
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
18
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
19
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
20
BEARING, NEEDLE (14X22X16) art. 91106-KM1-013
По запросу
21
OIL SEAL (14X22X5) (NOK) art. 91203-KA4-771
По запросу
22
OIL SEAL (8X25X7) (ARAI) art. 91204-MG8-003
По запросу
23
O-RING (30.8MM) art. 91302-KCC-900
По запросу
24
O-RING (18.1X3.6) art. 91302-MAL-601
По запросу
25
O-RING (5.2X1.9) art. 91315-PN1-000
По запросу
26
CLIP, WIRE art. 91406-166-000
По запросу
27
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
28
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
29
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
30
BOLT, FLANGE (8X75) art. 95701-08075-00
По запросу
31
BOLT, FLANGE (8X85) art. 95701-08085-00
По запросу
32
BOLT, FLANGE (10X16) art. 95701-10016-00
По запросу
33
BOLT, FLANGE (10X65) art. 95701-10065-00
По запросу
34
SENSOR ASSY., KNOCK art. 30530-MCC-601
По запросу
35
SUB-WIRE A art. 32101-MAT-E00
По запросу
36
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
37
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
