модель 2003 года
- Модель CBR1100XX
- Код модели CBR1100XX A

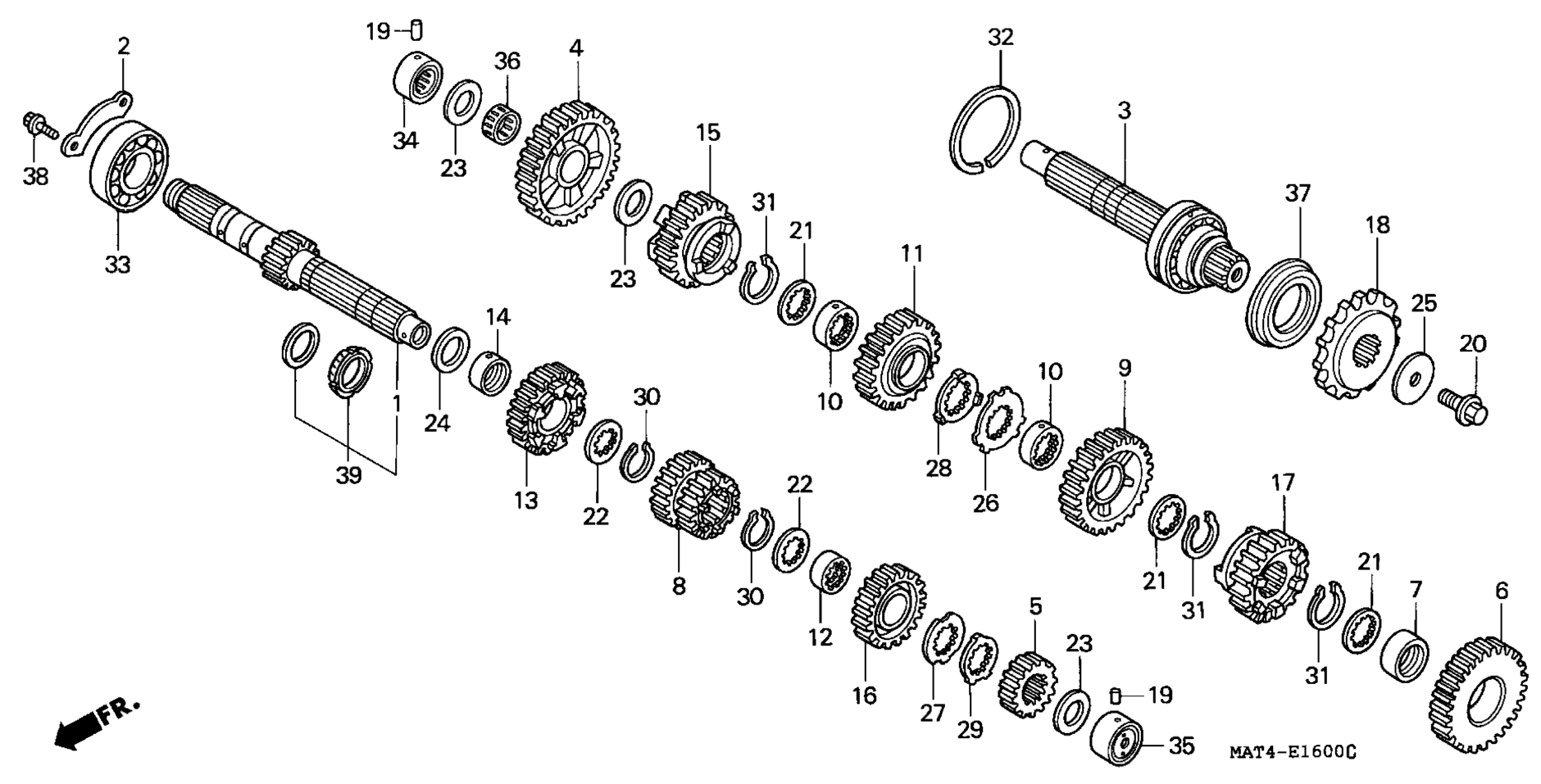

Схема трансмиссии для CBR1100XX A
Схема
Детали
Номер
Наименование детали
Цена
2
PLATE, BEARING SETTING art. 23212-MV9-670
По запросу
3
COUNTERSHAFT art. 23220-MAT-E00
По запросу
4
GEAR, COUNTERSHAFT FIRST (36T) art. 23421-MAT-E00
По запросу
5
GEAR, MAINSHAFT SECOND (16T) art. 23431-MAT-000
По запросу
6
GEAR, COUNTERSHAFT SECOND (32T) art. 23441-MAT-000
По запросу
7
COLLAR (30X11.2) art. 23442-MS2-610
По запросу
8
GEAR, MAINSHAFT THIRD & FOURTH (19T/21T) art. 23451-MAT-E00
По запросу
9
GEAR, COUNTERSHAFT THIRD (30T) art. 23461-MAT-000
По запросу
10
COLLAR, SPLINE (30X11) art. 23462-MAT-000
По запросу
11
GEAR, COUNTERSHAFT FOURTH (28T) art. 23481-MAT-000
По запросу
12
COLLAR, SPLINE (28X13.5) art. 23482-MR7-000
По запросу
13
GEAR, MAINSHAFT FIFTH (24T) art. 23491-MAT-E00
По запросу
14
COLLAR (28X13) art. 23495-MM5-000
По запросу
15
GEAR, COUNTERSHAFT FIFTH (28T) art. 23501-MAT-000
По запросу
16
GEAR, MAINSHAFT SIXTH (24T) art. 23511-MAT-000
По запросу
17
GEAR, COUNTERSHAFT SIXTH (25T) art. 23521-MAT-000
По запросу
18
SPROCKET, DRIVE (17T) art. 23801-MAT-760
По запросу
19
PIN, GEARSHIFT FORK GUIDE art. 24261-283-000
По запросу
20
BOLT, SPECIAL (10MM) art. 90037-422-003
По запросу
21
WASHER, SPLINE (30X36X1.5) art. 90452-MAT-000
По запросу
22
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
23
WASHER B, THRUST (22MM) (BLUE) art. 90455-ML7-000
По запросу
25
WASHER (10.2MM) art. 90459-438-000
По запросу
26
WASHER, SPLINE (30MM) art. 90463-MAT-000
По запросу
27
WASHER, SPLINE (28MM) art. 90463-MR7-000
По запросу
28
WASHER, LOCK (30MM) art. 90464-MAT-000
По запросу
29
WASHER, LOCK (28MM) art. 90464-MR7-000
По запросу
30
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
31
CIRCLIP (30MM) art. 90604-MM5-000
По запросу
32
RING, SNAP (72MM) art. 90605-MM5-000
По запросу
33
BEARING, RADIAL BALL (28X62X16) art. 91004-MBT-003
По запросу
34
BEARING, NEEDLE (22X38X16) art. 91022-MAT-E01
По запросу
35
BEARING, NEEDLE (22X38X19) art. 91023-MAT-E01
По запросу
36
BEARING, NEEDLE (22X26X11) art. 91026-MB4-003
По запросу
37
OIL SEAL (45X72X8) art. 91207-MAT-003
По запросу
38
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
39
MAINSHAFT (13T) art. 23210-MAT-E00
По запросу
