модель 2003 года
- Модель GL1500
- Код модели GL1500CD AC

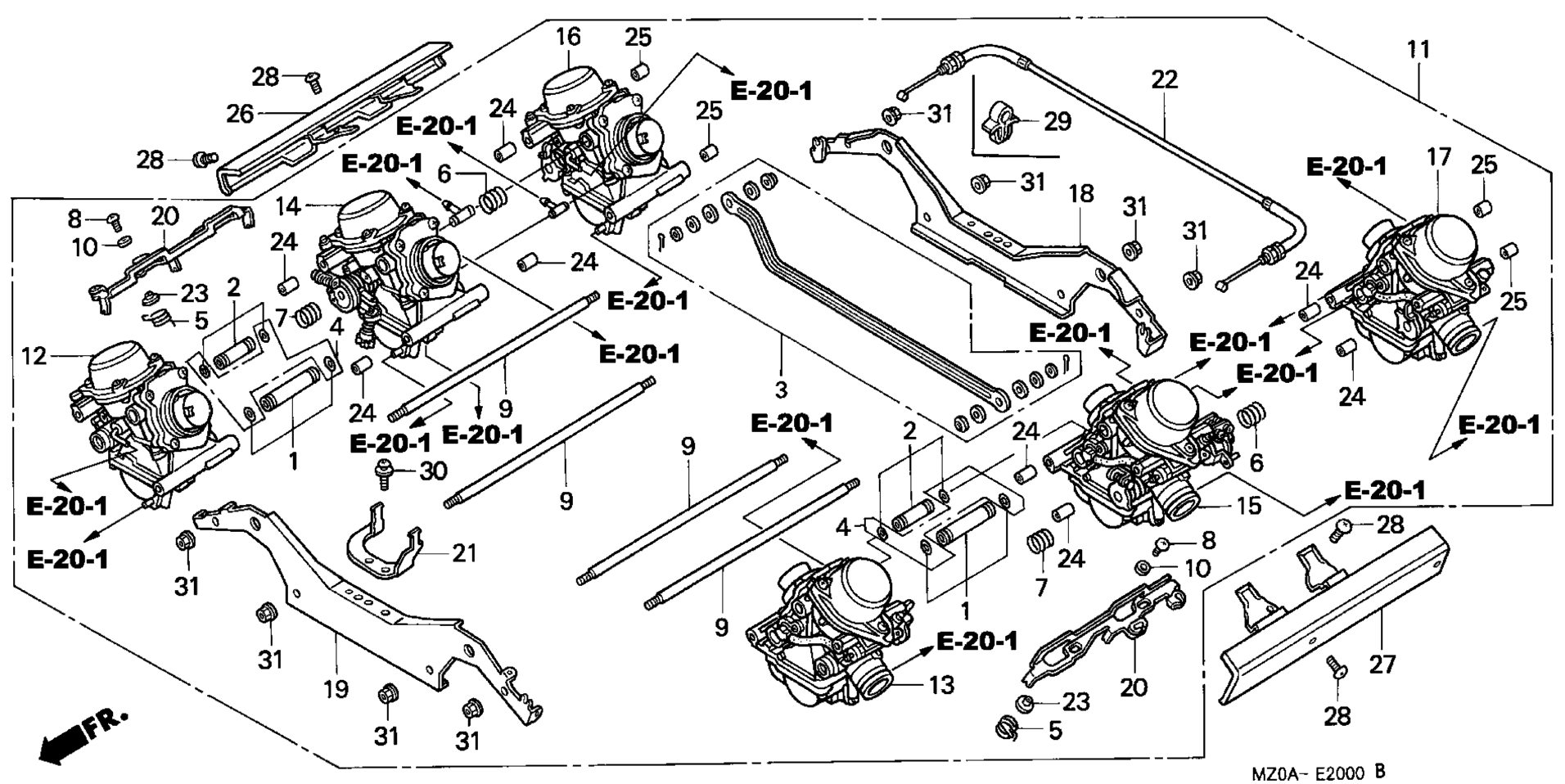

Схема карбюратора (ASSY.) для GL1500CD AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT SET, FUEL art. 16024-MZ0-670
По запросу
2
JOINT SET art. 16027-MZ0-670
По запросу
3
LEVER SET, LINK art. 16035-MZ0-000
По запросу
4
GASKET SET B art. 16040-MZ1-790
По запросу
5
SPRING, TORSION COIL art. 16051-MZ0-000
По запросу
6
SPRING, COMPRESSION COIL art. 16053-MA6-003
По запросу
7
SPRING, THROTTLE THRUST art. 16053-MZ0-000
По запросу
8
SCREW, TRUSS (4X8) art. 16081-KAZ-000
По запросу
9
BOLT art. 16083-MZ0-A00
По запросу
10
WASHER, PLAIN art. 16085-MV4-000
По запросу
11
CARBURETOR ASSY. (VPK0K A) art. 16100-MZ0-L00
По запросу
12
CARBURETOR ASSY. 1 art. 16101-MZ0-L00
По запросу
13
CARBURETOR ASSY. 2 art. 16102-MZ0-L00
По запросу
14
CARBURETOR ASSY. 3 art. 16103-MZ0-L00
По запросу
15
CARBURETOR ASSY. 4 art. 16104-MZ0-L00
По запросу
16
CARBURETOR ASSY. 5 art. 16105-MZ0-L00
По запросу
17
CARBURETOR ASSY. 6 art. 16106-MZ0-L00
По запросу
18
PLATE, STAY art. 16119-MZ0-770
По запросу
19
PLATE, STAY art. 16120-MZ0-000
По запросу
20
LEVER, STARTER art. 16121-MZ0-000
По запросу
21
STAY, AIR INJECTION CONTROL VALVE art. 16129-MZ0-000
По запросу
22
CABLE, CHOKE art. 16130-MZ0-000
По запросу
23
COLLAR art. 16175-MZ1-000
По запросу
24
PIN, DOWEL (7.9X20) art. 16178-MAS-600
По запросу
25
PIN, DOWEL art. 16178-MZ0-000
По запросу
26
COVER, R. CARBURETOR art. 16301-MZ0-A40
По запросу
27
COVER, L. CARBURETOR art. 16302-MZ0-A40
По запросу
28
SCREW, SPECIAL (5X10) art. 90111-MZ0-000
По запросу
30
SCREW-WASHER (6X10) art. 93892-06010-00
По запросу
31
NUT, FLANGE (6MM) art. 94050-06000
По запросу
