модель 2003 года
- Модель GL1500
- Код модели GL1500CD AC

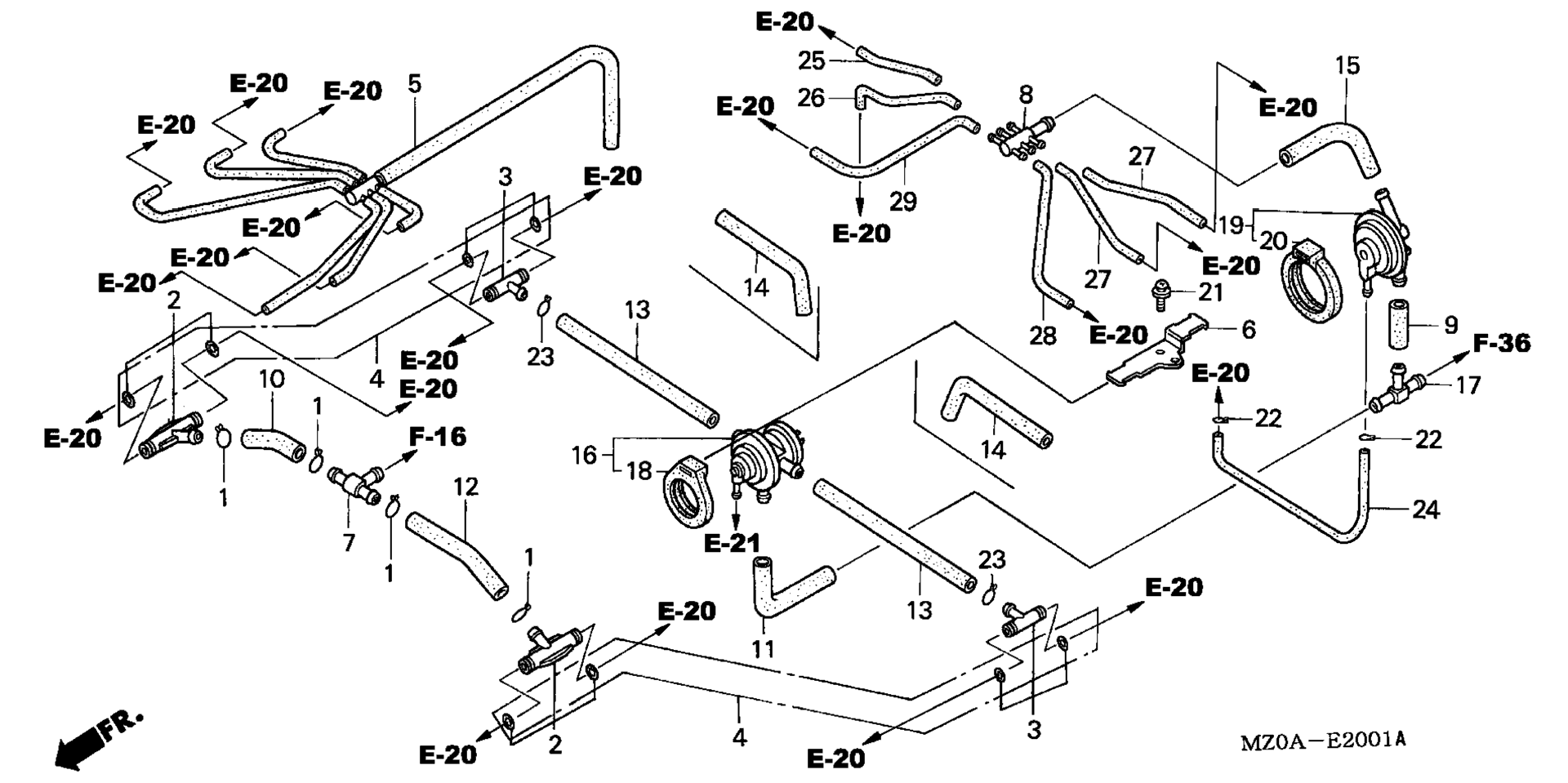

Схема карбюратора (TUBING) для GL1500CD AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, BREATHER TUBE art. 15772-292-010
По запросу
2
JOINT SET, FUEL art. 16024-MZ0-000
По запросу
3
JOINT SET art. 16027-MZ0-000
По запросу
4
GASKET SET B art. 16040-MZ1-790
По запросу
5
TUBE SET, DRAIN art. 16065-MZ0-000
По запросу
6
STAY, CONTROL VALVE art. 16117-MZ0-770
По запросу
7
T-JOINT art. 16180-MM5-601
По запросу
8
JOINT, PURGE art. 16180-MZ0-770
По запросу
9
TUBE art. 16194-MZ0-770
По запросу
10
TUBE, FUEL art. 16196-MZ0-505
По запросу
11
TUBE art. 16195-MZ0-770
По запросу
12
TUBE, FUEL art. 16196-MZ0-505
По запросу
13
TUBE art. 16197-MZ1-505
По запросу
15
TUBE art. 16199-MZ0-505
По запросу
16
VALVE ASSY., EVAP EMISSION CARB AIR VENT CONTROL art. 17300-MZ0-771
По запросу
17
JOINT (THREE-WAY) art. 17303-MJ1-790
По запросу
18
RUBBER, MOUNTING art. 17305-MJ4-771
По запросу
19
VALVE ASSY., EVAPORATIVE EMISSION PURGE CONTROL art. 17430-MZ0-770
По запросу
20
RUBBER, PURGE CONTROL VALVE MOUNTING art. 17451-ME5-760
По запросу
21
SCREW-WASHER (6X10) art. 93892-06010-00
По запросу
22
CLIP, TUBE (B7) art. 95002-02079
По запросу
23
CLIP, TUBE (C11) art. 95002-70000
По запросу
24
BULK HOSE, VACUUM (3.5X8000) (3.5X250) art. 95005-35008-10M
По запросу
25
BULK HOSE, VACUUM (4.5X1000) (4.5X140) art. 95005-45001-20M
По запросу
26
BULK HOSE, VACUUM (4.5X1000) (4.5X150) art. 95005-45001-20M
По запросу
27
BULK HOSE, VACUUM (4.5X1000) (4.5X170) art. 95005-45001-20M
По запросу
28
BULK HOSE, VACUUM (4.5X1000) (4.5X235) art. 95005-45001-20M
По запросу
29
BULK HOSE, VACUUM (4.5X1000) (4.5X265) art. 95005-45001-20M
По запросу
