модель 2003 года
- Модель ST 1300
- Код модели ST1300A AC

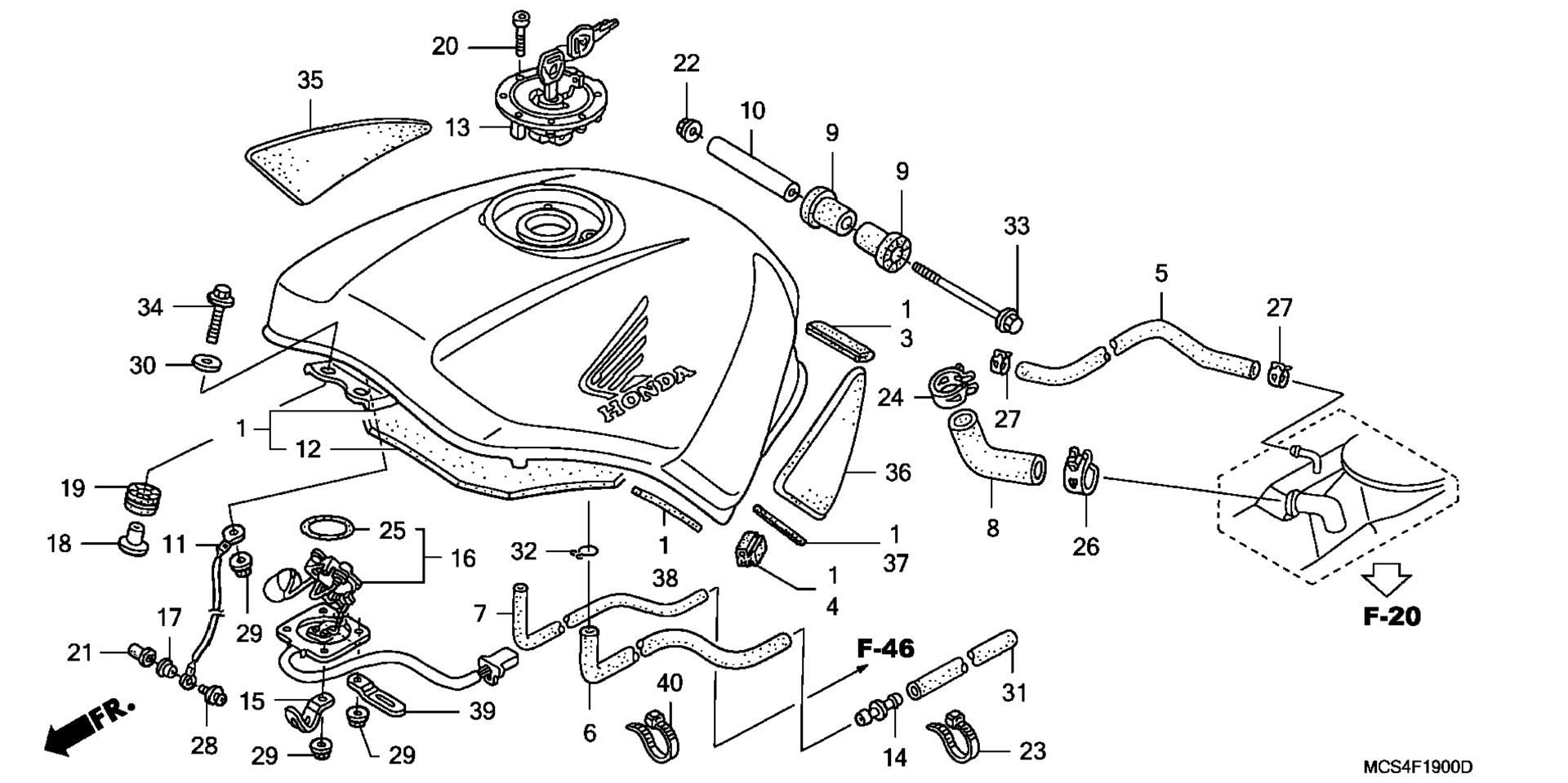

Схема топливного бака для ST1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
TANK SET, FUEL (TYPE2) (WL) art. 17500-MCS-G03ZB
По запросу
3
TRIM, FUEL TANK art. 17516-HC0-000
По запросу
4
RUBBER, FUEL TANK art. 17516-KAZ-000
По запросу
5
BULK HOSE, FUEL (5.5X3000) (5.3X300) art. 95001-55003-60M
По запросу
6
TUBE, DRAIN art. 17543-MCS-G01
По запросу
6
TUBE, DRAIN art. 17543-MCS-L00
По запросу
7
TUBE, BREATHER art. 17544-MCS-L01
По запросу
8
TUBE, FUEL JOINT art. 17545-MCS-G00
По запросу
9
CUSHION, RR. FUEL TANK PIVOT art. 17548-MCS-G00
По запросу
10
COLLAR, TANK SETTING art. 17549-MCS-G00
По запросу
11
CABLE, FUEL TANK STOPPER art. 17575-MCS-G01
По запросу
12
MAT, FUEL TANK art. 17590-MCS-G00
По запросу
13
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
14
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
15
CLIP, SUB-WIRE art. 32901-MA1-000
По запросу
16
FUEL UNIT SET art. 37080-MCS-G00
По запросу
17
COLLAR, RIVETING art. 61102-329-300
По запросу
18
COLLAR, SETTING art. 61104-422-000
По запросу
19
RUBBER, TAILLIGHT MOUNTING art. 84703-425-000
По запросу
20
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
21
NUT, COWL SETTING (5MM) art. 90111-KW3-003
По запросу
22
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
23
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
24
CLIP, HEATER HOSE (30MM) art. 90661-SL0-A01
По запросу
25
O-RING (39.5X5) art. 91305-MC7-000
По запросу
26
CLAMP, TUBE (D23.6) art. 91405-MCS-G00
По запросу
27
CLAMP, FUEL HOSE (D10.5) art. 91406-SL4-931
По запросу
27
CLAMP, TUBE (D10) art. 95002-41000-08
По запросу
28
SCREW-WASHER (5X16) art. 93891-05016-00
По запросу
29
NUT, FLANGE (6MM) art. 94050-06080
По запросу
30
WASHER, PLAIN (6MM) art. 94103-06700
По запросу
31
BULK HOSE, FUEL (7.5X8000) (7.3X700) art. 95001-75008-60M
По запросу
32
Стопор Honda art. 95002-02120
от 263 ₽
33
BOLT, FLANGE (6X115) art. 95701-06115-08
По запросу
34
BOLT, FLANGE (6X28) art. 96001-06028-07
По запросу
35
PAD, R. KNEE GRIP art. 17506-MCS-G01
По запросу
36
PAD, L. KNEE GRIP art. 17507-MCS-G01
По запросу
37
MAT D, HEAT GUARD art. 64368-MCS-G00
По запросу
38
MAT E, HEAT GUARD art. 64369-MCS-G00
По запросу
39
CLAMP A, TUBE art. 17522-MCW-D00
По запросу
