модель 2003 года
- Модель ST 1300
- Код модели ST1300A AC

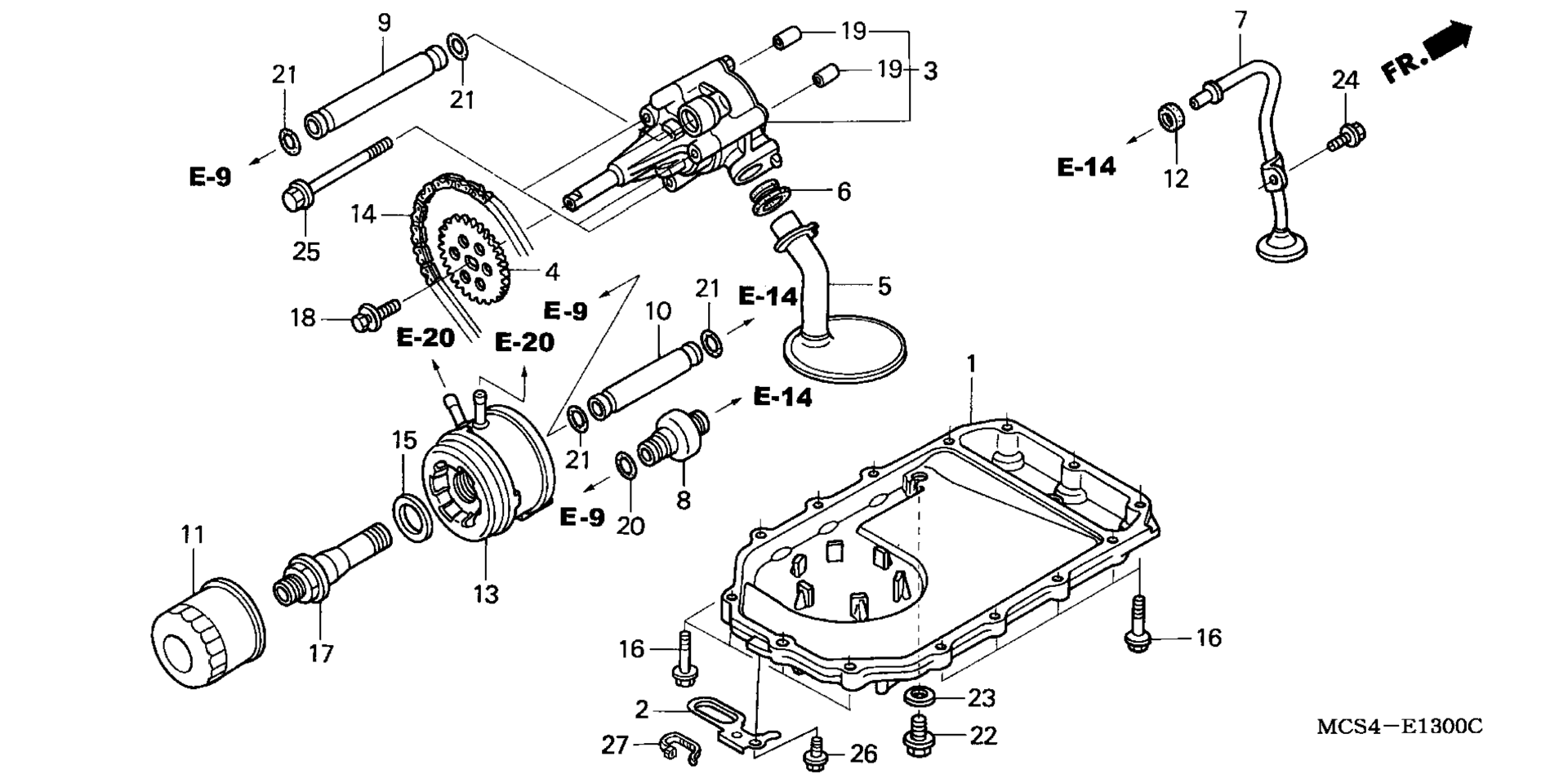

Схема масляный PUMP / OIL PAN для ST1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
PAN, OIL art. 11210-MCS-010
По запросу
2
CLAMP A, DRAIN HOSE art. 11211-MCS-010
По запросу
3
PUMP ASSY., OIL art. 15100-MCS-010
По запросу
4
SPROCKET, OIL PUMP DRIVEN (30T) art. 15134-MCS-000
По запросу
5
STRAINER, OIL art. 15150-MCS-000
По запросу
6
GASKET, OIL STRAINER art. 15154-MM5-000
По запросу
7
PIPE, OIL SCAVENGING art. 15160-MCS-000
По запросу
8
VALVE ASSY., RELIEF art. 15220-MW0-000
По запросу
9
PIPE A, OIL PASSAGE art. 15311-MCS-000
По запросу
10
PIPE B, OIL PASSAGE art. 15312-MCS-000
По запросу
11
FILTER, OIL (TOYO ROKI) art. 15410-MFJ-D02
По запросу
12
SEAL, RING art. 15433-KGB-610
По запросу
13
COOLER, OIL art. 15700-MCS-003
По запросу
14
CHAIN, WATER PUMP DRIVE (70L) art. 19225-MCS-003
По запросу
15
WASHER, SPRING (24MM) art. 23929-PX4-700
По запросу
16
Болт Honda art. 90004-GHB-680
По запросу
17
BOLT, OIL COOLER art. 90019-MCJ-000
По запросу
18
BOLT-WASHER (6X12) art. 90021-MM5-000
По запросу
19
PIN, DOWEL (8X14) art. 90501-MB0-000
По запросу
20
Кольцо 14.8X2.2 Honda art. 91313-MG7-004
По запросу
21
OIL SEAL, PASSAGE PIPE (20.3MM) art. 91315-MCS-003
По запросу
22
BOLT, DRAIN PLUG (14MM) art. 90004-MCS-000
По запросу
23
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
24
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
25
BOLT, FLANGE (6X80) art. 95701-06080-00
По запросу
26
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
27
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
