модель 2003 года
- Модель VF750 Magna
- Код модели VF750C A

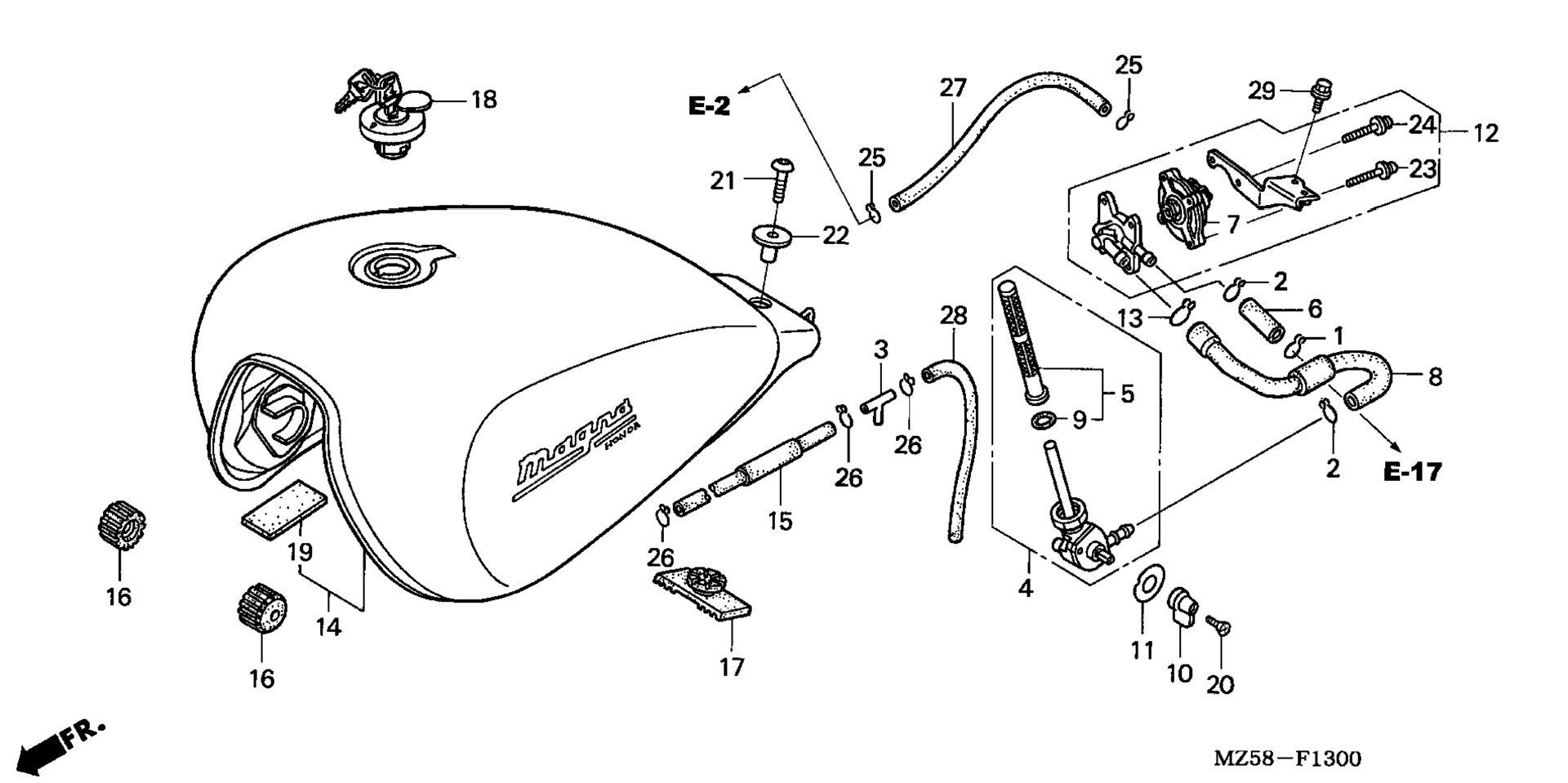

Схема топливного бака для VF750C A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15771-551-000
По запросу
2
CLIP, BREATHER TUBE art. 15772-500-010
По запросу
3
T-JOINT art. 16180-195-731
По запросу
4
PETCOCK ASSY. art. 16950-MZ5-672
По запросу
5
SCREEN SET, FUEL STRAINER art. 16952-KAZ-000
По запросу
6
TUBE B, FUEL art. 16952-MZ5-000
По запросу
7
COVER SET, PETCOCK art. 16953-MN5-023
По запросу
8
TUBE A, FUEL art. 16956-MZ5-000
По запросу
9
O-RING art. 16958-KM9-005
По запросу
10
LEVER, PETCOCK art. 16963-MZ5-000
По запросу
11
MARK, FUEL art. 16965-MZ5-300
По запросу
12
PETCOCK ASSY., AUTO art. 16970-MZ5-003
По запросу
13
CLIP, BREATHER TUBE art. 17316-611-000
По запросу
14
TANK SET, FUEL (TYPE7) (WL) art. 17520-MZ5-M10ZA
По запросу
15
TUBE art. 17525-MZ5-000
По запросу
16
CUSHION, FR. FUEL TANK art. 17611-KE5-000
По запросу
17
RUBBER, RR. FUEL TANK art. 17613-MR7-000
По запросу
18
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
19
PROTECTOR, HOSE art. 64233-MR7-300
По запросу
20
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
21
BOLT, SPROCKET FIXING art. 90128-KL4-000
По запросу
22
COLLAR, FUEL TANK MOUNTING art. 90502-MZ5-000
По запросу
23
SCREW-WASHER (4X16) art. 93892-04016-00
По запросу
24
SCREW-WASHER (4X20) art. 93892-04020-10
По запросу
25
CLIP, TUBE (B7) art. 95002-02070
По запросу
26
CLIP, TUBE (B8) art. 95002-02080
По запросу
27
BULK HOSE, VACUUM (3.5X1000) (3.5X370) art. 95005-35001-20M
По запросу
28
BULK HOSE, VACUUM (4.5X1000) (4.5X300) art. 95005-45001-20M
По запросу
29
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
