модель 2003 года
- Модель VF750 Magna
- Код модели VF750C A

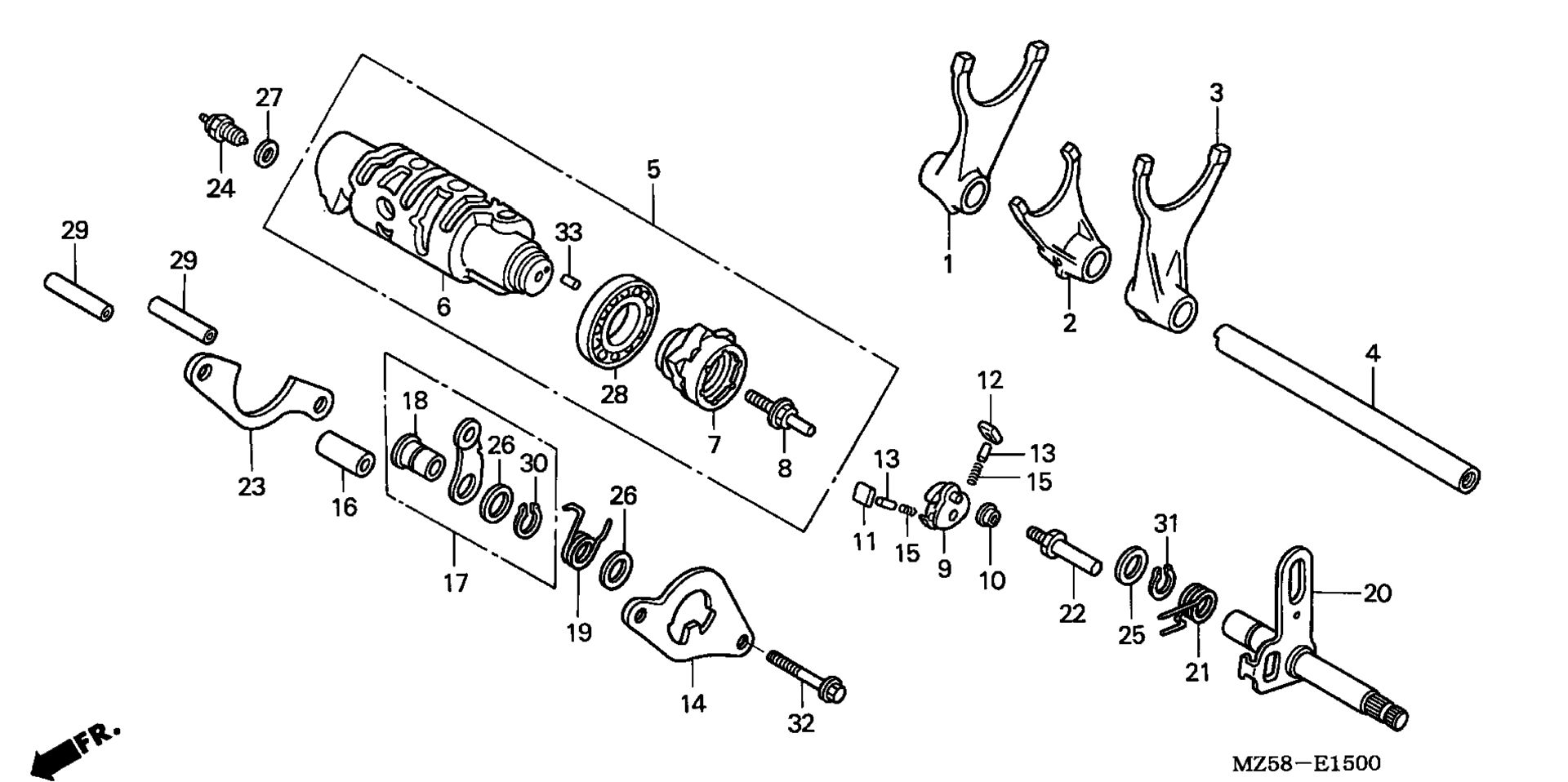

Схема переключение передач барабан для VF750C A
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, R. GEARSHIFT art. 24211-MZ5-000
По запросу
2
FORK, CENTER GEARSHIFT art. 24212-ML7-000
По запросу
3
FORK, L. GEARSHIFT art. 24213-ML7-000
По запросу
4
SHAFT, GEARSHIFT FORK art. 24261-ML7-000
По запросу
5
DRUM, GEARSHIFT art. 24310-MZ5-000
По запросу
6
DRUM, GEARSHIFT art. 24311-MZ5-300
По запросу
7
CENTER, GEARSHIFT DRUM art. 24312-KT7-752
По запросу
8
PIN, SHIFTER art. 24315-HA0-000
По запросу
9
SHIFTER, DRUM art. 24321-KT8-030
По запросу
10
COLLAR, SHIFTER art. 24322-MM4-000
По запросу
11
PAWL A, RATCHET art. 24324-KA3-711
По запросу
12
PAWL B, RATCHET art. 24325-KA3-711
По запросу
13
PLUNGER, PAWL art. 24326-KBH-901
По запросу
14
PLATE, GUIDE art. 24328-MR7-010
По запросу
15
SPRING, PAWL PLUNGER art. 24329-KA3-740
По запросу
16
COLLAR, GUIDE PLATE DISTANCE art. 24329-KT7-000
По запросу
17
STOPPER, DRUM art. 24430-MR7-000
По запросу
18
COLLAR, DRUM STOPPER art. 24434-MR7-000
По запросу
19
SPRING, GEARSHIFT DRUM STOPPER art. 24435-KBV-000
По запросу
20
SPINDLE, GEARSHIFT art. 24610-MR7-000
По запросу
21
SPRING, GEARSHIFT RETURN art. 24651-MR7-000
По запросу
22
PIN, SHIFT RETURN SPRING art. 24652-035-000
По запросу
23
PLATE, SHIFT DRUM BEARING SETTING art. 24655-MR7-000
По запросу
24
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-KE8-003
По запросу
25
WASHER (14MM) art. 90451-155-000
По запросу
26
WASHER (12MM) art. 90485-MR7-000
По запросу
27
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
28
BEARING, BALL (16005) (NTN) art. 91008-374-003
По запросу
29
PIN, DOWEL (8X31.5) art. 91104-KT7-000
По запросу
30
CIRCLIP, OUTER (12MM) art. 94510-12000
По запросу
31
CIRCLIP, OUTER (14MM) art. 94510-14000
По запросу
32
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
33
ROLLER (4X8) art. 96220-40080
По запросу
