модель 2003 года
- Модель VT1100
- Код модели VT1100C AC

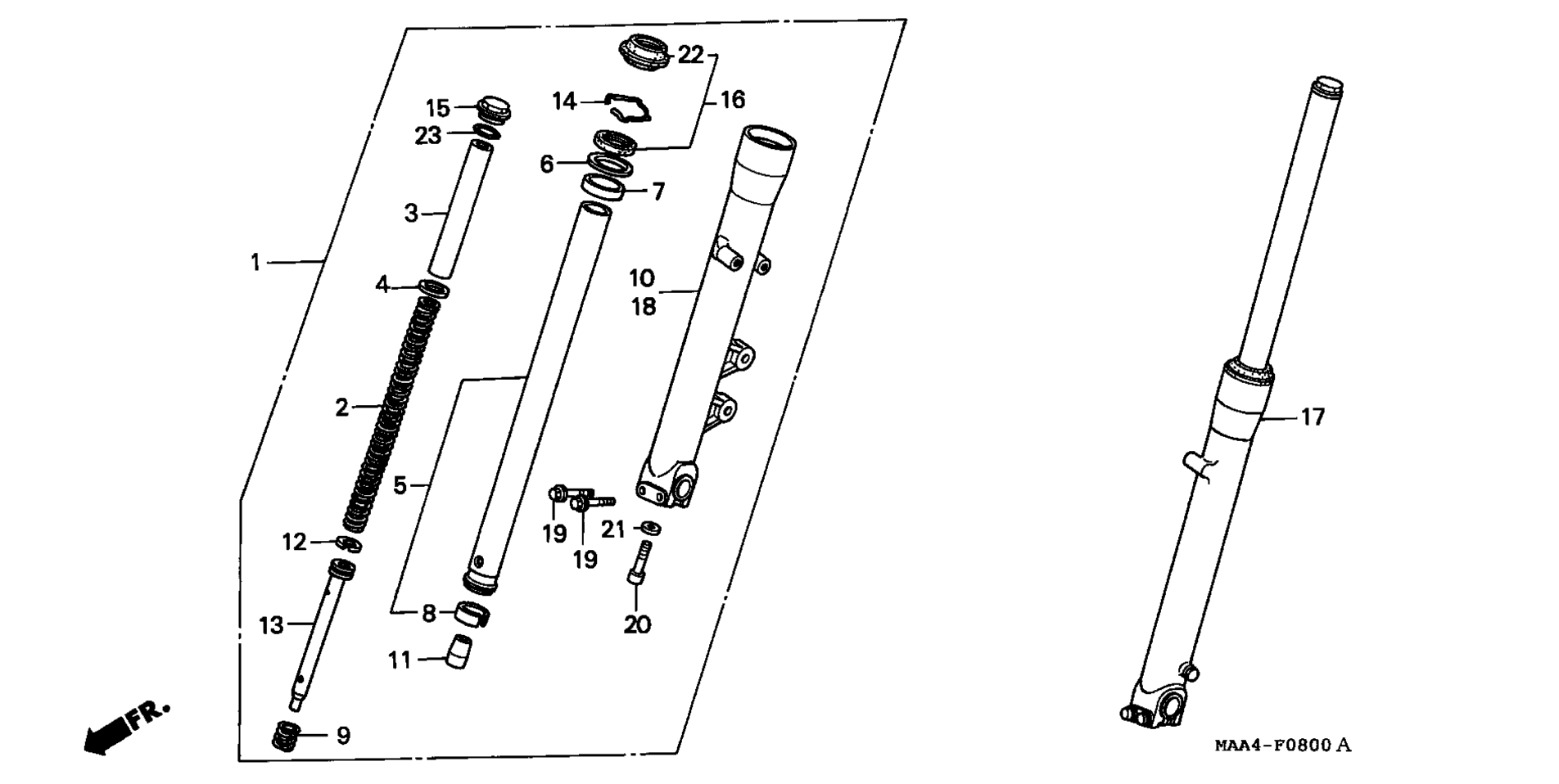

Схема передней вилки для VT1100C AC
Схема
Детали
Номер
Наименование детали
Цена
1
FORK ASSY., R. FR. art. 51400-MAA-A01
По запросу
2
SPRING, FR. FORK (SHOWA) art. 51401-MM8-881
По запросу
3
COLLAR, SPRING (SHOWA) art. 51402-MM8-881
По запросу
4
PLATE, SPRING JOINT art. 51404-MB4-003
По запросу
5
PIPE, FR. FORK art. 51410-MAA-A01
По запросу
6
RING, BACK-UP (SHOWA) art. 51412-MB4-003
По запросу
7
Направляющая пера вилки Honda art. 51414-KCR-003
По запросу
8
BUSH, SLIDER (SHOWA) art. 51415-KCR-003
По запросу
9
SPRING, FR. REBOUND (SHOWA) art. 51416-MM8-881
По запросу
10
CASE, R. (LOWER) art. 51420-MAA-A01
По запросу
11
PIECE, OIL LOCK (SHOWA) art. 51432-MV9-003
По запросу
12
RING, PISTON (SHOWA) art. 51437-MN5-003
По запросу
13
PIPE, SEAT art. 51440-MAA-003
По запросу
14
Стопорное кольцо сальника вилки Honda art. 51447-KA4-711
По запросу
15
BOLT, FR. FORK art. 51455-MG9-771
По запросу
16
SEAL SET, FR. FORK art. 51490-MN8-305
По запросу
17
FORK ASSY., L. FR. art. 51500-MAA-A01
По запросу
18
CASE, L. (LOWER) art. 51520-MAA-A01
По запросу
19
BOLT, FLANGE (8X45) art. 90109-MR7-000
По запросу
20
BOLT, SOCKET (8X27) art. 90116-383-721
По запросу
21
WASHER, SPECIAL (8MM) art. 90544-283-000
По запросу
22
DUST SEAL art. 91254-MM8-003
По запросу
23
O-RING art. 91356-MB4-003
По запросу
