модель 2003 года
- Модель VT1100
- Код модели VT1100C AC

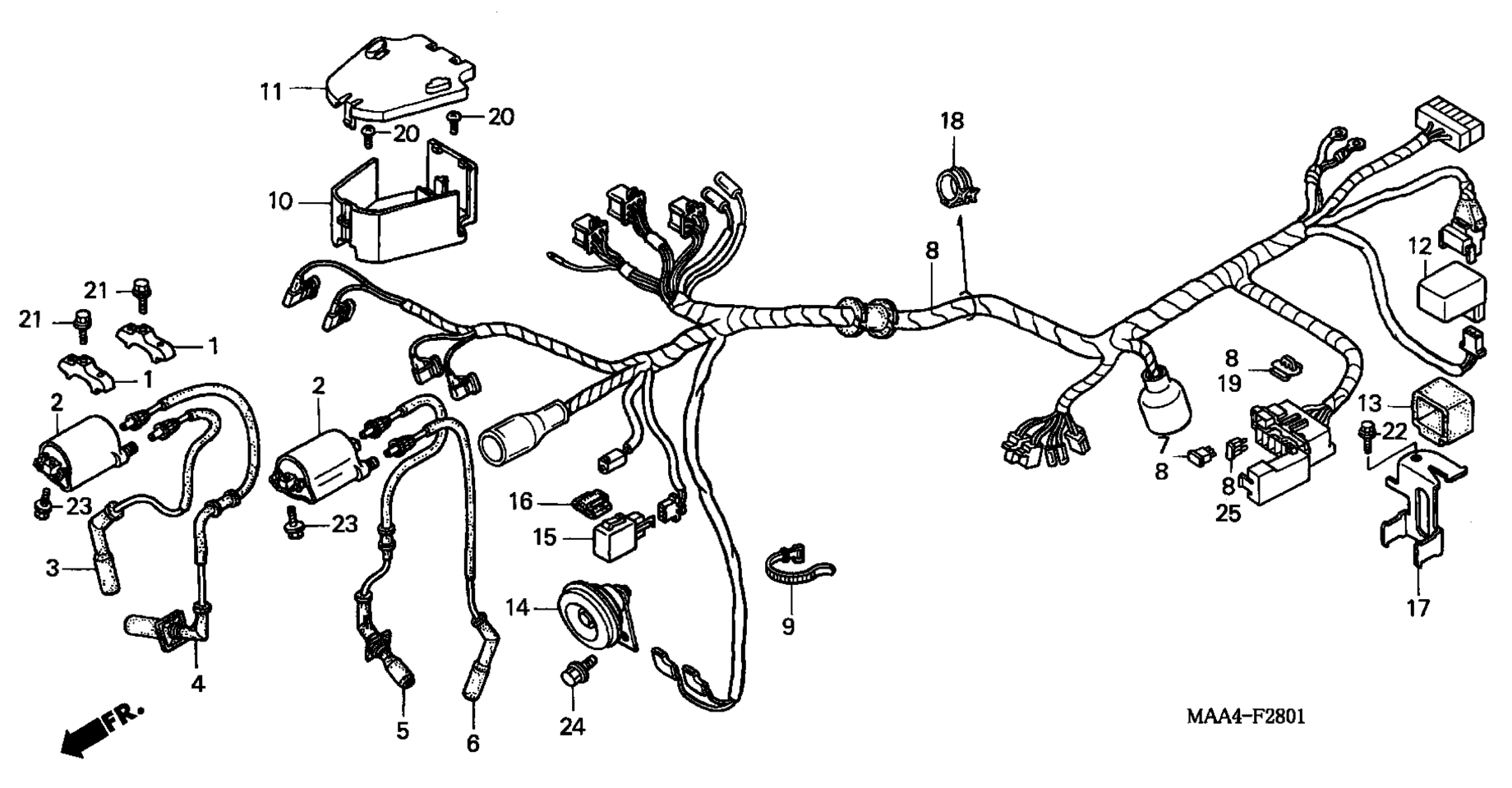

Схема жгута проводов (2) для VT1100C AC
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET, IGNITION COIL art. 30505-MM8-000
По запросу
2
COIL, IGNITION art. 30510-MCC-003
По запросу
3
CAP ASSY. 1, IGNITION art. 30751-MAH-003
По запросу
4
CAP ASSY. 2, IGNITION art. 30752-MAH-003
По запросу
5
CAP ASSY. 3, IGNITION art. 30753-MM8-770
По запросу
6
CAP ASSY. 4, IGNITION art. 30754-MAH-003
По запросу
7
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
8
WIRE HARNESS art. 32100-MAA-A30
По запросу
9
BAND B1, WIRE art. 32161-404-610
По запросу
10
BOX, FR. CONNECTOR art. 32510-MM8-000
По запросу
11
COVER, FR. CONNECTOR BOX art. 32511-MM8-000
По запросу
12
RELAY, FUEL CUT (SHINDENGEN) art. 36100-MN4-008
По запросу
13
SUSPENSION, FUEL CUT RELAY art. 36101-MB1-000
По запросу
14
HORN (LOW) art. 38120-MAH-003
По запросу
15
RELAY, TURN SIGNAL (TATEISHI) art. 38301-MF5-771
По запросу
16
SUSPENSION, TURN SIGNAL RELAY art. 38306-MF5-770
По запросу
17
STAY, STARTER MAGNETIC SWITCH art. 50330-MAH-000
По запросу
18
CLIP, CABLE (30MM) art. 90690-GHB-681
По запросу
19
CLIP, CONNECTOR (ORANGE) art. 91580-SM4-003
По запросу
20
SCREW, PAN (5X12) art. 93500-05012-0A
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
22
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
23
BOLT, FLANGE (6X20) art. 95701-06020-08
По запросу
24
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
25
FUSE, MINI (10A) art. 98200-41000
По запросу
