модель 2004 года
- Модель NRX1800
- Код модели NRX1800DA A

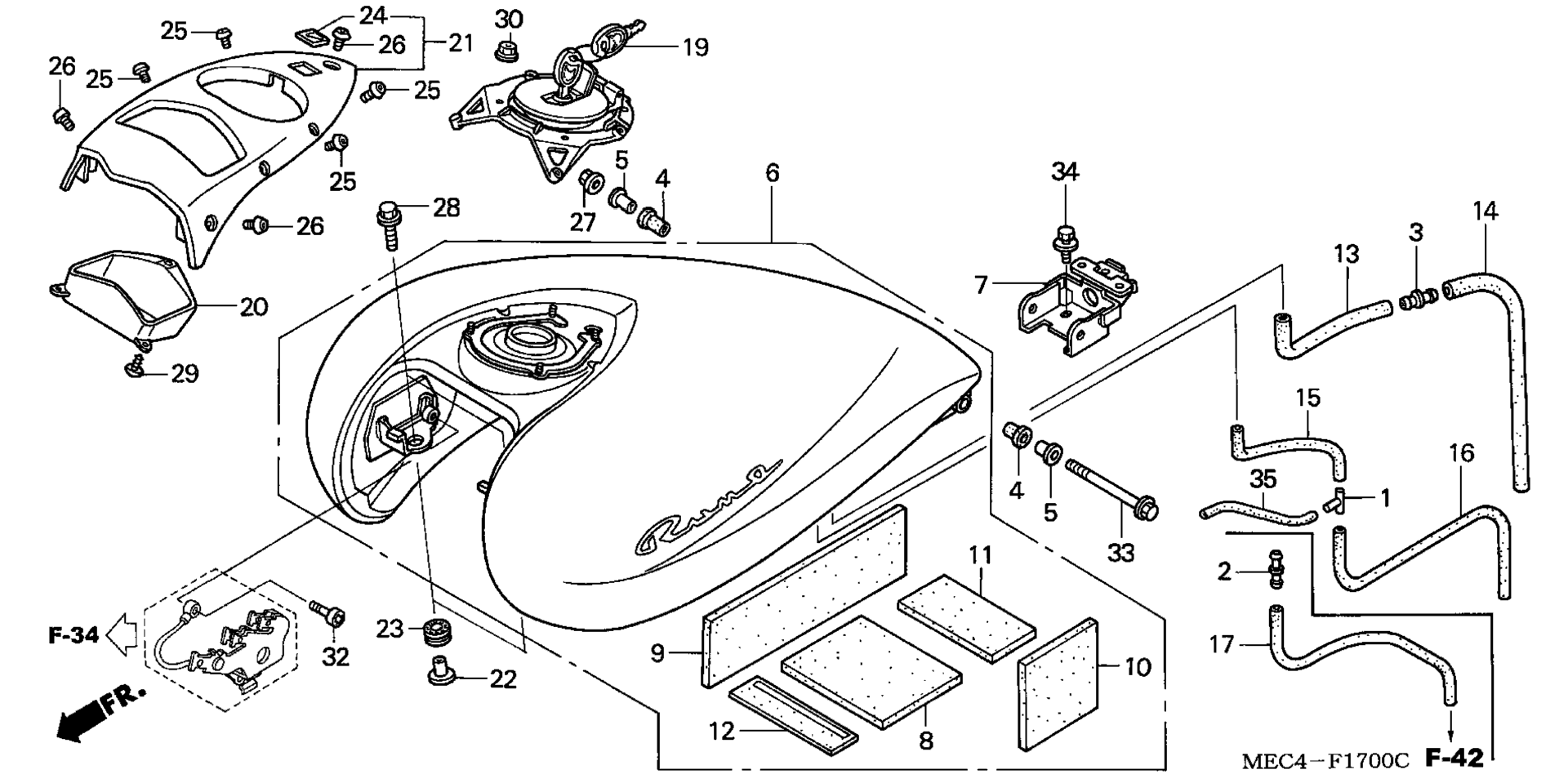

Схема топливного бака для NRX1800DA A
Схема
Детали
Номер
Наименование детали
Цена
1
T-JOINT art. 16180-195-731
По запросу
3
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
4
CUSHION, RR. FUEL TANK PIVOT art. 17506-MCZ-000
По запросу
5
COLLAR, TANK SETTING art. 17517-MCZ-000
По запросу
6
TANK SET, FUEL *R287M* (WL) (BLOODSTONE RED METALLIC) art. 17520-MEC-670ZF
По запросу
6
TANK SET, FUEL *P44P* (WL) (PEARL CHROMIUM PURPLE) art. 17520-MEC-670ZE
По запросу
6
TANK SET, FUEL *NH1* (WL) (BLACK) art. 17520-MEC-670ZD
По запросу
7
STAY, FUEL TANK PIVOT art. 17535-MEC-000
По запросу
8
MAT A, FUEL TANK MUFFLER art. 17541-MEC-300
По запросу
9
MAT B, FUEL TANK MUFFLER art. 17542-MEC-300
По запросу
10
MAT C, FUEL TANK MUFFLER art. 17543-MEC-300
По запросу
11
MAT D, FUEL TANK MUFFLER art. 17544-MEC-300
По запросу
12
RUBBER, FUEL TANK art. 17545-MEC-300
По запросу
13
TUBE A, DRAIN art. 17555-MEC-000
По запросу
14
TUBE B, DRAIN art. 17556-MEC-000
По запросу
15
TUBE A, FUEL TANK BREATHER art. 17557-MEC-000
По запросу
16
TUBE B, FUEL TANK BREATHER art. 17558-MEC-670
По запросу
19
CAP, FUEL FILLER art. 17620-MEC-671
По запросу
20
VISOR, METER art. 17651-MEC-000
По запросу
21
COVER ASSY., FUEL TANK art. 17750-MEC-670
По запросу
22
COLLAR, SETTING art. 61104-422-000
По запросу
23
RUBBER, TAILLIGHT MOUNTING art. 84703-425-000
По запросу
24
EMBLEM, WING MARK art. 86150-KPG-901
По запросу
25
BOLT, SPECIAL (5X10) art. 90120-MEC-000
По запросу
26
BOLT, SPECIAL (4X5) art. 90121-MEC-000
По запросу
27
NUT, U (6MM) art. 90301-473-003
По запросу
28
BOLT-WASHER (6X25) art. 93404-06025-08
По запросу
29
SCREW, TAPPING (5X8) art. 93903-35020
По запросу
30
NUT, FLANGE (5MM) art. 94050-05080
По запросу
32
BOLT, TORX (6X14) art. 90107-KCR-000
По запросу
33
BOLT, FLANGE (6X95) art. 95701-06095-00
По запросу
34
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
35
BULK HOSE, VACUUM (4.5X1000) (4.5X230) art. 95005-45001-20M
По запросу
