модель 2004 года
- Модель NRX1800
- Код модели NRX1800DA A

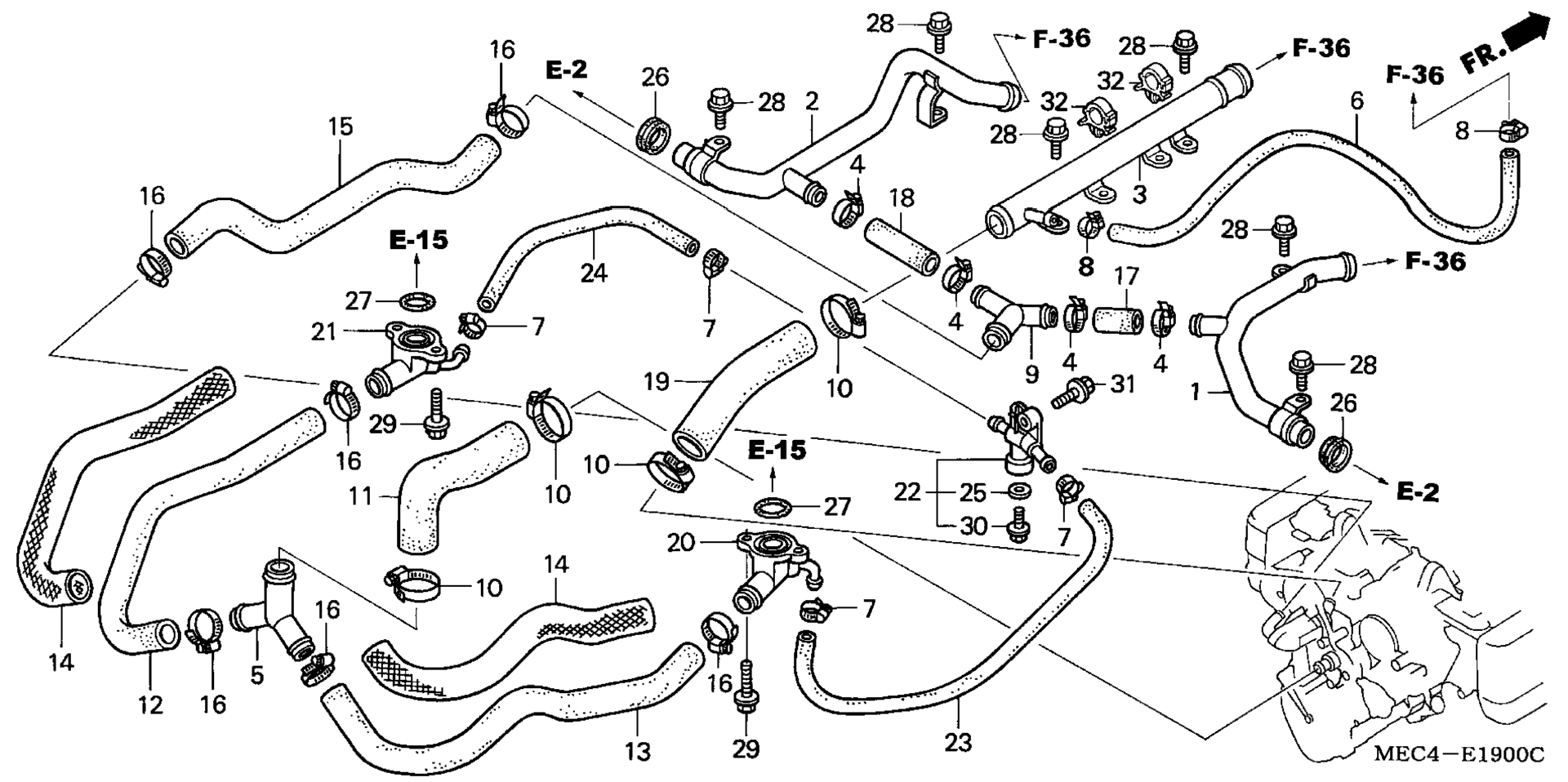

Схема системы охлаждения Pipe для NRX1800DA A
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, R. WATER art. 19410-MEC-000
По запросу
2
PIPE, L. WATER art. 19420-MEC-000
По запросу
3
PIPE, WATER RETURN art. 19430-MEC-010
По запросу
4
CLAMP, WATER HOSE (25MM) art. 19504-KY1-003
По запросу
5
JOINT, THREE WAY art. 19506-MCA-000
По запросу
6
HOSE A, BREATHER art. 19506-MEC-000
По запросу
7
CLAMP, WATER HOSE art. 19507-MAL-600
По запросу
8
CLAMP, RADIATOR HOSE art. 19507-MAT-000
По запросу
9
JOINT, THREE WAY art. 19507-MCA-000
По запросу
10
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
11
HOSE A, WATER art. 19511-MEC-000
По запросу
12
HOSE B, WATER art. 19512-MEC-000
По запросу
13
HOSE C, WATER art. 19513-MEC-000
По запросу
14
GUARD, WATER HOSE art. 19515-MEC-000
По запросу
15
HOSE A, BYPASS art. 19516-MEC-000
По запросу
16
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
17
HOSE B, BYPASS art. 19517-MEC-000
По запросу
18
HOSE C, BYPASS art. 19518-MEC-000
По запросу
19
HOSE, WATER RETURN art. 19521-MEC-000
По запросу
20
JOINT, R. WATER HOSE art. 19710-MCA-010
По запросу
21
JOINT, L. WATER HOSE art. 19720-MEC-000
По запросу
22
JOINT, DRAIN art. 19730-MEC-000
По запросу
23
HOSE A, DRAIN art. 19732-MCA-010
По запросу
24
HOSE B, DRAIN art. 19733-MEC-000
По запросу
25
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
26
SEAL, WATER PIPE (22.5MM) art. 91316-MCA-A00
По запросу
27
O-RING (23X2.4) art. 91317-MCA-A00
По запросу
28
BOLT, FLANGE (6X16) art. 90102-KFE-700
По запросу
29
BOLT, FLANGE (6X20) art. 95701-06020-08
По запросу
30
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
31
BOLT, SPECIAL (6X17) art. 90085-MCZ-000
По запросу
32
CLIP, RETURN HOSE art. 53781-SE0-952
По запросу
