модель 2004 года
- Модель VT1100
- Код модели VT1100C AC

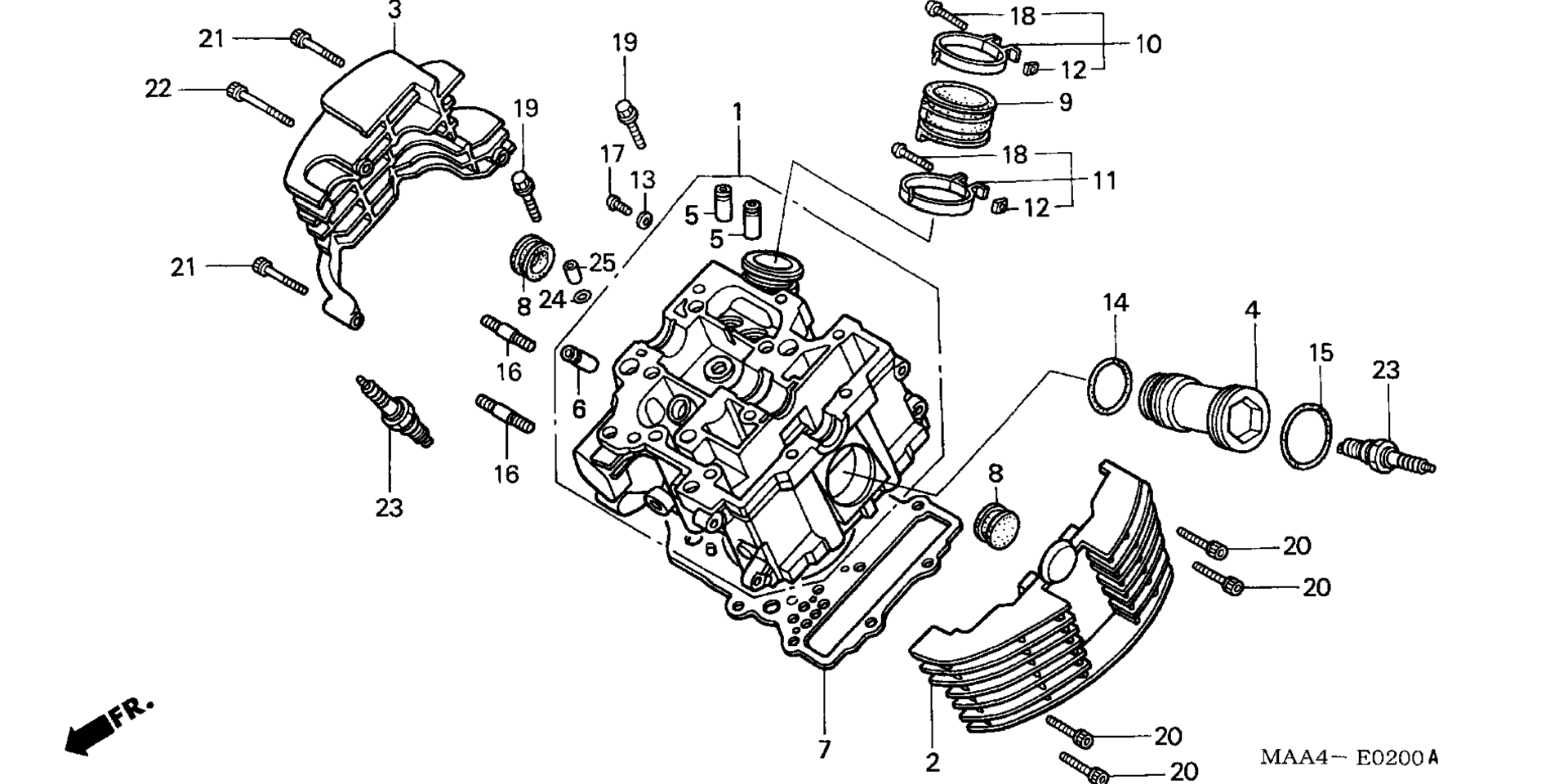

Схема головки блока цилиндров (FR.) для VT1100C AC
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER HEAD, FR. art. 12210-MCK-G00
По запросу
2
FIN A, FR. CYLINDER HEAD art. 12211-MAH-G40
По запросу
3
FIN B, FR. CYLINDER HEAD art. 12221-MAH-G40
По запросу
4
SLEEVE, PLUG art. 12225-MG8-000
По запросу
5
GUIDE, IN. VALVE (OVER SIZE) art. 12231-MG8-305
По запросу
6
GUIDE, EX. VALVE (O.S.) art. 12233-MG8-405
По запросу
7
GASKET, CYLINDER HEAD art. 12251-MAH-003
По запросу
8
PLUG, CAMSHAFT art. 12312-ME9-750
По запросу
9
INSULATOR, CARBURETOR art. 16211-MAH-000
По запросу
10
BAND A, INSULATOR art. 16218-MAH-000
По запросу
11
BAND B, INSULATOR art. 16219-MAH-000
По запросу
12
NUT, SQUARE (5MM) art. 16222-MV4-300
По запросу
13
WASHER, SEALING (5MM) art. 90452-323-000
По запросу
14
O-RING (27.4X2.4) (ARAI) art. 91304-MG7-003
По запросу
15
O-RING (35.3X2.4) (NOK) art. 91351-MG7-004
По запросу
16
BOLT, STUD (8X28) art. 92900-08028-0E
По запросу
17
SCREW, PAN (5X8) art. 93500-05008-0A
По запросу
18
SCREW, PAN (5X25) art. 93500-05025-0G
По запросу
19
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
20
BOLT, SOCKET (6X25) art. 90003-MCZ-000
По запросу
21
BOLT, SOCKET (6X35) art. 90003-MCK-U50
По запросу
22
BOLT, SOCKET (6X45) art. 90101-MAZ-000
По запросу
23
SPARK PLUG (X24EPR-U9) (DENSO) art. 98069-58926
По запросу
23
SPARK PLUG (DPR8EA-9) (NGK) art. 98069-58916
По запросу
23
SPARK PLUG (X22EPR-U9) (DENSO) art. 98069-57926
По запросу
23
SPARK PLUG (DPR7EA-9) (NGK) art. 98069-57916
По запросу
23
SPARK PLUG (X20EPR-U9) (DENSO) art. 98069-56926
По запросу
23
SPARK PLUG (DPR6EA-9) (NGK) art. 98069-56916
По запросу
24
O-RING (9.8X2.7) (NOK) art. 91309-MJ0-005
По запросу
25
PIN, DOWEL (10X12) art. 94301-10120
По запросу
