модель 2004 года
- Модель VT1100
- Код модели VT1100C AC

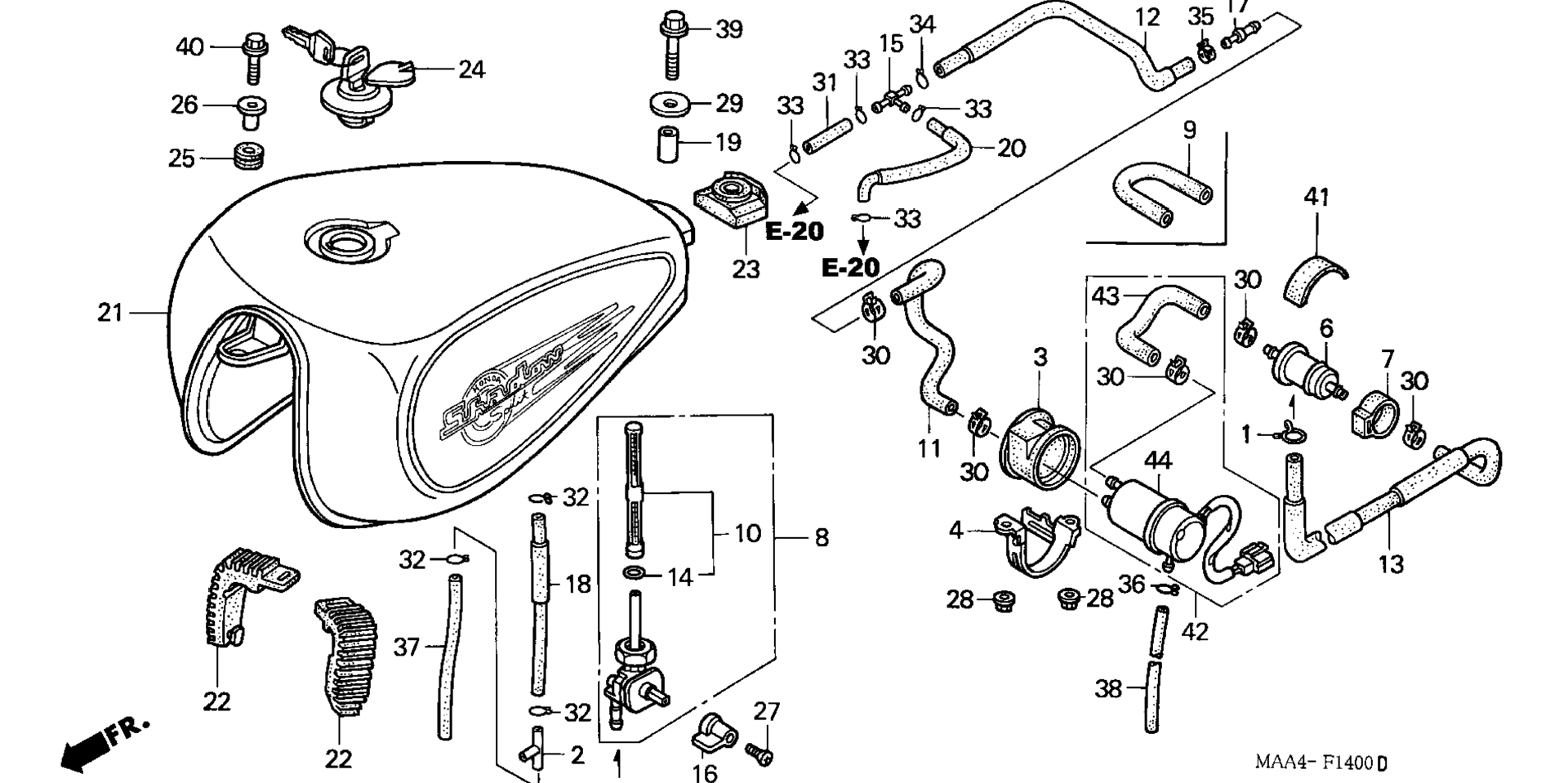

Схема топливного бака для VT1100C AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
3
RUBBER, FUEL PUMP art. 16701-MAA-000
По запросу
4
BAND, FUEL PUMP art. 16703-MCK-A00
По запросу
6
FILTER, FUEL art. 16900-MG8-003
от 290 ₽
7
CUSHION, FUEL STRAINER art. 16905-MG7-000
По запросу
8
PETCOCK ASSY. art. 16950-MAH-023
По запросу
10
SCREEN SET, FUEL STRAINER art. 16952-MAH-003
По запросу
11
TUBE C, FUEL art. 16953-MCK-A00
По запросу
12
TUBE D, FUEL art. 16954-MAH-000
По запросу
13
TUBE A, FUEL art. 16955-MCK-A00
По запросу
14
O-RING art. 16958-KM9-005
По запросу
15
JOINT, FUEL TUBE art. 16961-MK7-000
По запросу
16
LEVER, PETCOCK art. 16963-MY5-610
По запросу
17
JOINT, FUEL TUBE art. 16966-MR1-000
По запросу
19
COLLAR, FUEL TANK MOUNTING art. 17515-MAH-000
По запросу
20
TUBE, L. CARBURETOR FUEL art. 17515-MG8-000
По запросу
21
TANK SET, FUEL *PB304P* (WL) (PEARL APOLLO BLUE) art. 17520-MAA-B00ZB
По запросу
21
TANK SET, FUEL *NH1* (WL) (BLACK) art. 17520-MAA-B00ZA
По запросу
22
RUBBER, FR. FUEL TANK art. 17611-MM8-000
По запросу
23
CUSHION, RR. FUEL TANK art. 17613-MM8-000
По запросу
24
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
25
RUBBER, RADIATOR MOUNTING art. 19051-GE2-000
По запросу
26
COLLAR, SETTING art. 61104-422-000
По запросу
27
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
28
NUT, U (6MM) art. 90301-473-003
По запросу
29
WASHER, TANK MOUNTING art. 90455-896-700
По запросу
30
CLAMP, CANISTER HOSE art. 90682-SA0-671
По запросу
31
BULK HOSE, FUEL (5.5X3000) (5.3X65) art. 95001-55003-60M
По запросу
33
CLIP, TUBE (B10) art. 95002-02100
По запросу
34
Стопор Honda art. 95002-02120
от 263 ₽
35
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
36
CLIP, TUBE (C9) art. 95002-50000
По запросу
38
BULK HOSE, VACUUM (5X3000) (5X300) art. 95005-50003-30M
По запросу
39
BOLT, FLANGE (8X35) art. 95701-08035-07
По запросу
40
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
41
PROTECTOR art. 16911-MAH-300
По запросу
42
PUMP, FUEL art. 16710-MCK-315
По запросу
43
TUBE B, FUEL art. 16952-MCK-A01
По запросу
44
PUMP, FUEL art. 16710-MAH-753
По запросу
