модель 2004 года
- Модель VTX1300
- Код модели VTX1300C A

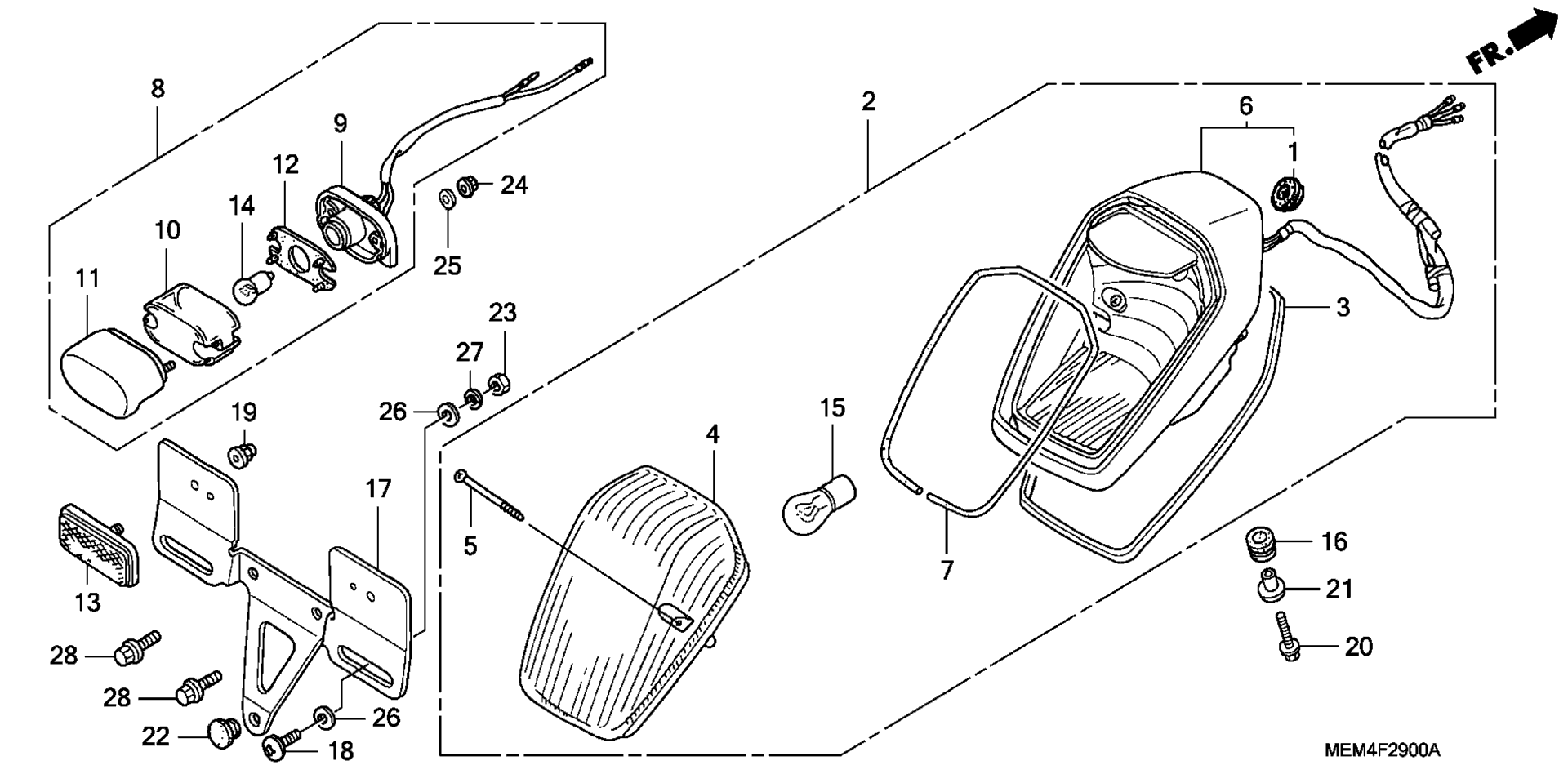

Схема заднего фонаря для VTX1300C A
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET, WIRE HARNESS art. 32983-028-000
По запросу
2
TAILLIGHT ASSY. (12V 21/5W) art. 33701-MCH-673
По запросу
3
MOLDING, TAILLIGHT art. 33702-MCH-003
По запросу
4
LENS, TAILLIGHT art. 33702-MCH-671
По запросу
5
SCREW, SPECIAL (4X50) art. 33703-MCH-671
По запросу
6
BASE, TAILLIGHT art. 33704-MCH-672
По запросу
7
GASKET, TAILLIGHT art. 33709-MCH-671
По запросу
8
LIGHT ASSY., LICENSE (12V 8W) art. 33720-MCH-672
По запросу
9
BASE, LICENSE art. 33721-MCH-672
По запросу
10
LENS, LICENSE LIGHT art. 33722-MB1-013
По запросу
11
COVER, LICENSE LIGHT art. 33727-KR3-000
По запросу
12
GASKET, LENS art. 33729-MB1-003
По запросу
13
REFLECTOR, RR. REFLEX art. 33741-MR1-671
По запросу
14
BULB, LICENSE LIGHT (12V4CP) art. 34909-505-003
По запросу
15
Лампочка заднего фонаря 12V 21/5W art. 34906-447-711
По запросу
16
RUBBER, RR. FENDER CUSHION art. 80101-310-000
По запросу
17
BRACKET, NUMBER PLATE art. 84701-MEM-670
По запросу
18
SCREW, SPECIAL (6X14) art. 90110-GW0-000
По запросу
19
NUT, FLANGE CAP (5MM) art. 90167-SA0-980
По запросу
20
BOLT, FLANGE (5X20) art. 90197-MN5-000
По запросу
21
COLLAR, HEADLIGHT BRACKET art. 90501-MJ6-000
По запросу
22
PLUG, HOLE art. 90852-446-630
По запросу
23
NUT, HEX. (6MM) art. 94001-06200-0S
По запросу
24
NUT, FLANGE (4MM) art. 94050-04000
По запросу
25
WASHER, PLAIN (4MM) art. 94101-04800
По запросу
26
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
27
WASHER, SPRING (6MM) art. 94111-06000
По запросу
28
BOLT, FLANGE (6X14) art. 95701-06014-07
По запросу
