модель 2004 года
- Модель VTX1300
- Код модели VTX1300C A

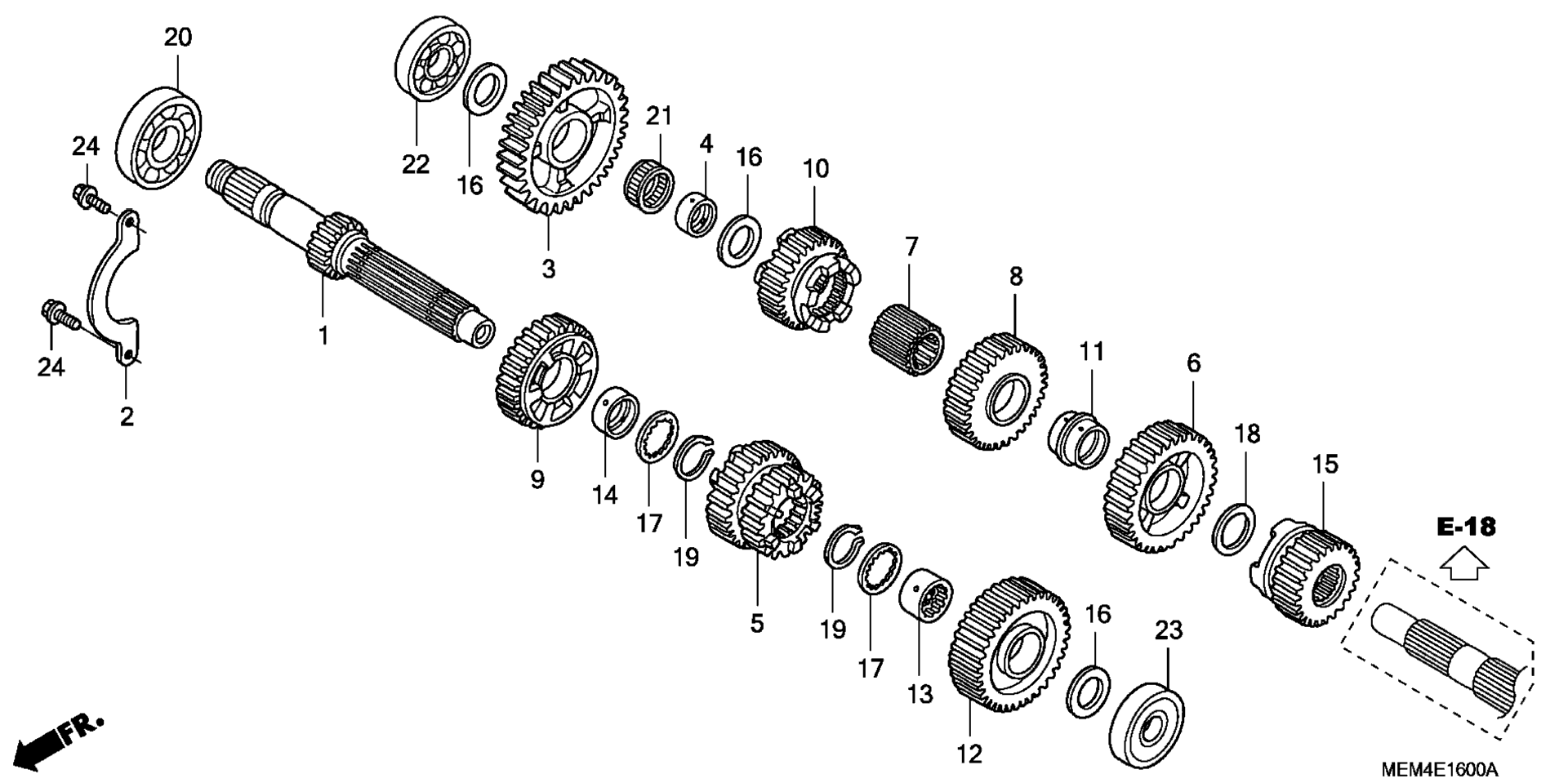

Схема трансмиссии для VTX1300C A
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (20T) art. 23210-MEA-670
По запросу
2
PLATE A, BEARING SETTING art. 23212-MCH-000
По запросу
3
GEAR, COUNTERSHAFT FIRST (38T) art. 23421-MEA-670
По запросу
4
COLLAR art. 23422-MCH-000
По запросу
5
GEAR, MAINSHAFT SECOND & THIRD (27T/34T) art. 23431-MEA-670
По запросу
6
GEAR, COUNTERSHAFT SECOND (31T) art. 23441-MEA-670
По запросу
7
COLLAR, SPLINE art. 23442-MCH-010
По запросу
8
GEAR, COUNTERSHAFT THIRD (31T) art. 23461-MEA-670
По запросу
9
GEAR, MAINSHAFT FOURTH (36T) art. 23471-MEA-670
По запросу
10
GEAR, COUNTERSHAFT FOURTH (28T) art. 23481-MEA-670
По запросу
11
COLLAR art. 23482-MCH-000
По запросу
12
GEAR, MAINSHAFT FIFTH (33T) art. 23491-MEA-670
По запросу
13
COLLAR, SPLINE (28X22.7) art. 23492-MCH-000
По запросу
14
COLLAR (28X13) art. 23495-MM5-000
По запросу
15
GEAR, COUNTERSHAFT FIFTH (23T) art. 23501-MEA-670
По запросу
16
WASHER, SWINGARM SIDE art. 52143-KZ3-860
По запросу
17
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
18
WASHER, THRUST (30X38X1) art. 90501-752-A10
По запросу
19
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
20
BEARING, RADIAL BALL (63/28) (FUJIKOSHI) art. 91001-KY0-891
По запросу
21
BEARING, NEEDLE (26X30X13) art. 91001-MCH-003
По запросу
22
BEARING, RADIAL BALL (63/22) (FUJIKOSHI) art. 91002-KY4-901
По запросу
23
BEARING, RADIAL BALL (63/22U) (KOYO) art. 91002-MCH-003
По запросу
24
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
