модель 2004 года
- Модель VTX1300
- Код модели VTX1300S A

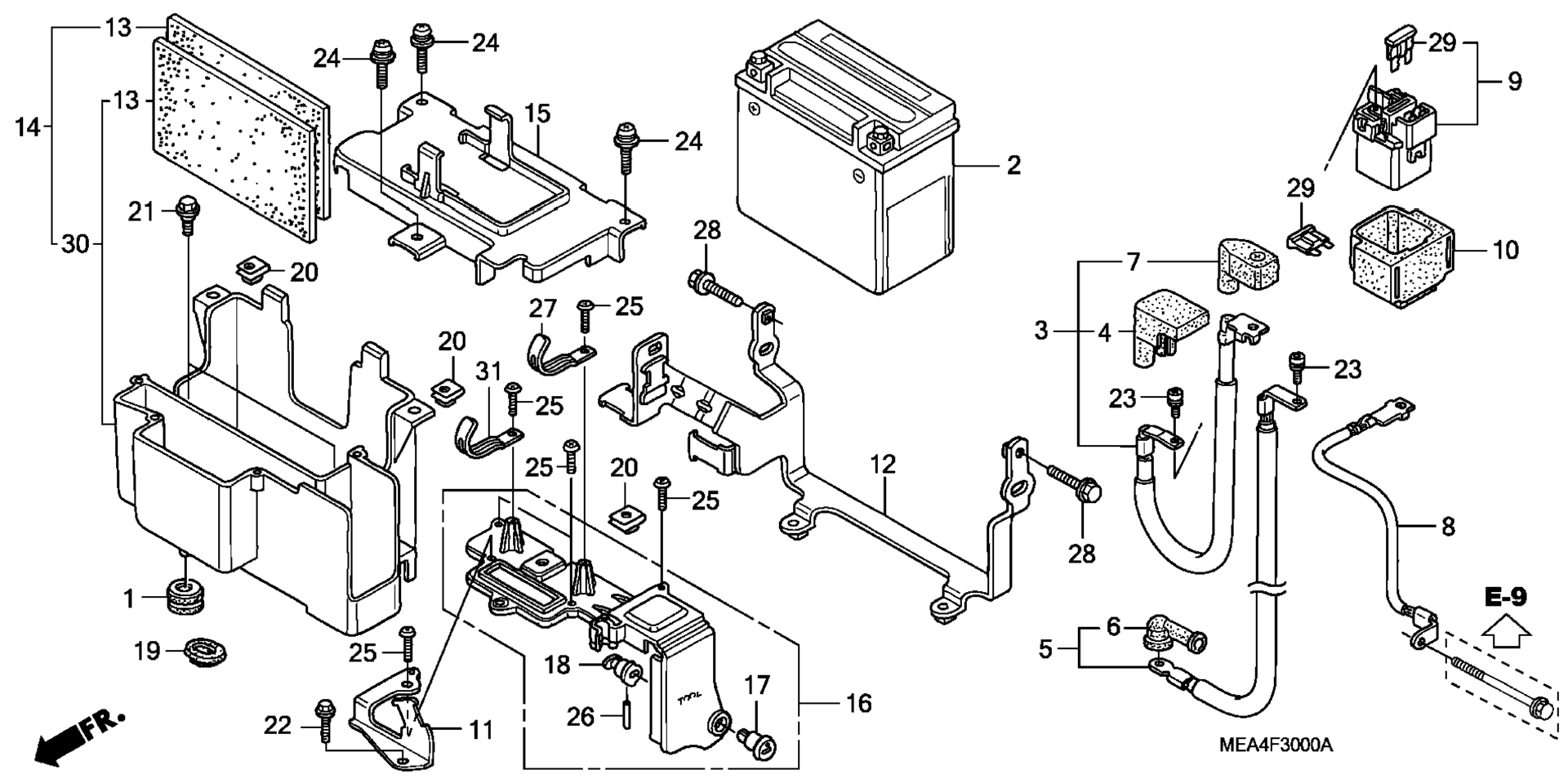

Схема аккумулятора для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET, RADIATOR art. 19053-MB2-000
По запросу
2
BATTERY (YTX14-BS) (YUASA) (MSDS) art. 31500-HC4-726AH
По запросу
3
CABLE, STARTER BATTERY art. 32401-MEA-670
По запросу
4
COVER, STARTER MAGNETIC TERMINAL art. 32406-MT4-010
По запросу
5
CABLE, STARTER MOTOR art. 32410-MEM-670
По запросу
6
COVER, STARTER MOTOR TERMINAL art. 32411-230-000
По запросу
7
COVER, BATTERY TERMINAL art. 32414-MCF-000
По запросу
8
CABLE, BATTERY GROUND art. 32601-MEA-670
По запросу
9
SWITCH ASSY., STARTER MAGNETIC art. 35850-MT4-003
По запросу
10
RUBBER, SHOCK art. 35856-KBG-007
По запросу
12
HOLDER, BATTERY BOX art. 50322-MEA-670
По запросу
13
CUSHION, BATTERY art. 50325-KM1-000
По запросу
15
COVER, BATTERY BOX art. 50326-MEA-670
По запросу
16
COVER ASSY., TOOL art. 50330-MEA-670
По запросу
17
BODY, KEY art. 83507-422-000
По запросу
18
STOPPER, KEY BODY art. 83508-KBG-000
По запросу
19
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
20
NUT, FENDER SETTING art. 84601-HA7-670
По запросу
21
BOLT, FLANGE (6MM) art. 90003-GAZ-000
По запросу
23
BOLT, SOCKET (5X9) art. 90111-MR5-000
По запросу
24
SCREW-WASHER (6X20) art. 93893-06020-07
По запросу
25
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
26
PIN, SPRING (2X14) art. 94305-20141
По запросу
27
CLIP, WIRE art. 94591-46000
По запросу
28
BOLT, FLANGE (6X18) art. 95701-06018-07
По запросу
29
FUSE, BLADE (30A) art. 98200-33000
По запросу
30
BOX, BATTERY art. 50325-MEM-670
По запросу
31
CLIP, WIRE art. 94591-46000
По запросу
