модель 2004 года
- Модель VTX1300
- Код модели VTX1300S A

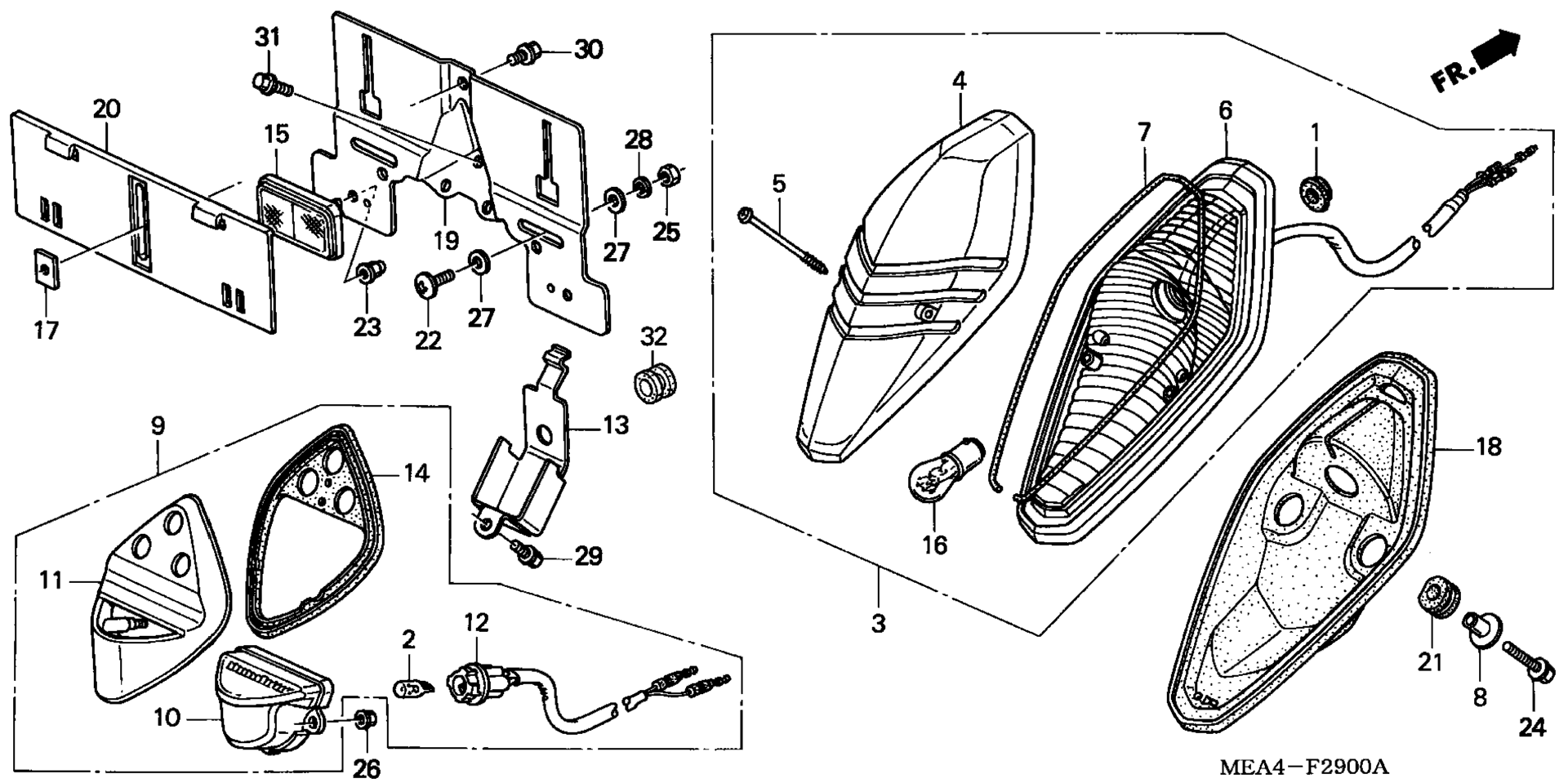

Схема заднего фонаря для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET, WIRE HARNESS art. 32983-028-000
По запросу
2
BULB (12V 5W) (STANLEY) art. 33301-SA0-741
По запросу
3
TAILLIGHT ASSY. (12V 21/5W) art. 33701-MCV-671
По запросу
4
LENS, TAILLIGHT art. 33702-MCV-671
По запросу
5
SCREW, TAPPING (4X40) art. 90104-KAF-000
По запросу
6
BASE, TAILLIGHT art. 33704-MCV-671
По запросу
7
RUBBER, SEAL art. 33709-MCV-671
По запросу
8
COLLAR, TAILLIGHT SETTING art. 33715-MC4-610
По запросу
9
LIGHT ASSY., LICENSE art. 33720-MCV-672
По запросу
10
LIGHT, LICENSE art. 33721-MCV-671
По запросу
11
COVER, LICENSE LIGHT art. 33722-MCV-671
По запросу
12
SOCKET, LICENSE LIGHT art. 33723-MCV-672
По запросу
13
PROTECTOR, LICENSE LIGHT art. 33724-MCV-670
По запросу
14
RUBBER, LICENSE LIGHT CUSHION art. 33725-MCV-671
По запросу
15
REFLECTOR, RR. REFLEX art. 33741-MR1-671
По запросу
16
Лампочка заднего фонаря 12V 21/5W art. 34906-447-711
По запросу
17
NUT, SPECIAL (6X7) art. 61304-958-003
По запросу
18
RUBBER, TAILLIGHT CUSHION art. 80122-MCV-671
По запросу
19
BRACKET, NUMBER PLATE art. 84701-MCV-000
По запросу
20
BRACKET B, NUMBER PLATE art. 84702-MCV-000
По запросу
21
RUBBER, NUMBER BRACKET CUSHION art. 84705-292-000
По запросу
22
SCREW, SPECIAL (6X14) art. 90110-GW0-000
По запросу
23
NUT, FLANGE CAP (5MM) art. 90167-SA0-980
По запросу
24
BOLT, FLANGE (5X20) art. 90197-MN5-000
По запросу
25
NUT, HEX. (6MM) art. 94001-06200-0S
По запросу
26
NUT, FLANGE (4MM) art. 94050-04000
По запросу
27
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
28
WASHER, SPRING (6MM) art. 94111-06000
По запросу
29
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
30
BOLT, FLANGE (6X8) art. 96001-06008-07
По запросу
31
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
32
GROMMET, ADJUSTING COVER art. 11347-371-300
По запросу
