модель 2004 года
- Модель VTX1300
- Код модели VTX1300S AC

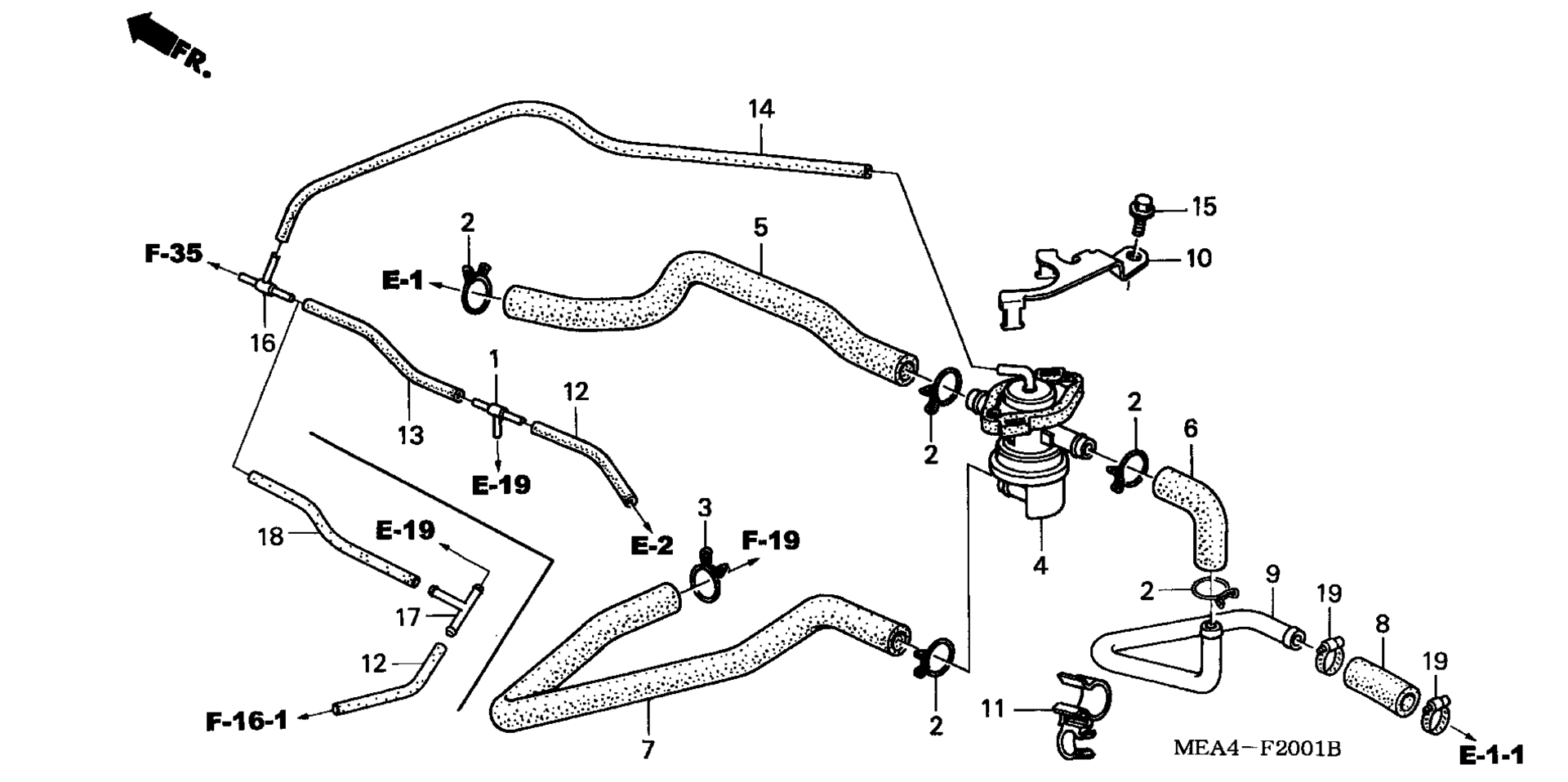

Схема воздушный впрыск управление клапан (AC) для VTX1300S AC
Схема
Детали
Номер
Наименование детали
Цена
2
CLIP, BREATHER TUBE art. 17316-611-000
По запросу
3
CLIP, SUB-TANK HOSE art. 17724-102-700
По запросу
4
VALVE ASSY., AIR INJECTION CONTROL art. 18650-MEA-672
По запросу
5
TUBE A (AI) art. 18651-MEA-670
По запросу
6
TUBE B (AI) art. 18652-MEA-670
По запросу
7
TUBE C (AI) art. 18653-MEA-670
По запросу
8
TUBE D (AI) art. 18654-MEA-670
По запросу
9
PIPE (AI) art. 18655-MEA-670
По запросу
10
STAY, AIR INJECTION CONTROL VALVE art. 18660-MEA-670
По запросу
12
BULK HOSE, VACUUM (3.5X1000) (3.5X55) art. 95005-35001-20M
По запросу
14
BULK HOSE, VACUUM (3.5X1000) (3.5X360) art. 95005-35001-20M
По запросу
15
BOLT, FLANGE (6X18) art. 95701-06018-08
По запросу
16
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
17
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
18
BULK HOSE, VACUUM (3.5X1000) (3.5X200) art. 95005-35001-20M
По запросу
19
CLAMP B, WATER HOSE art. 19504-KY1-003
По запросу
